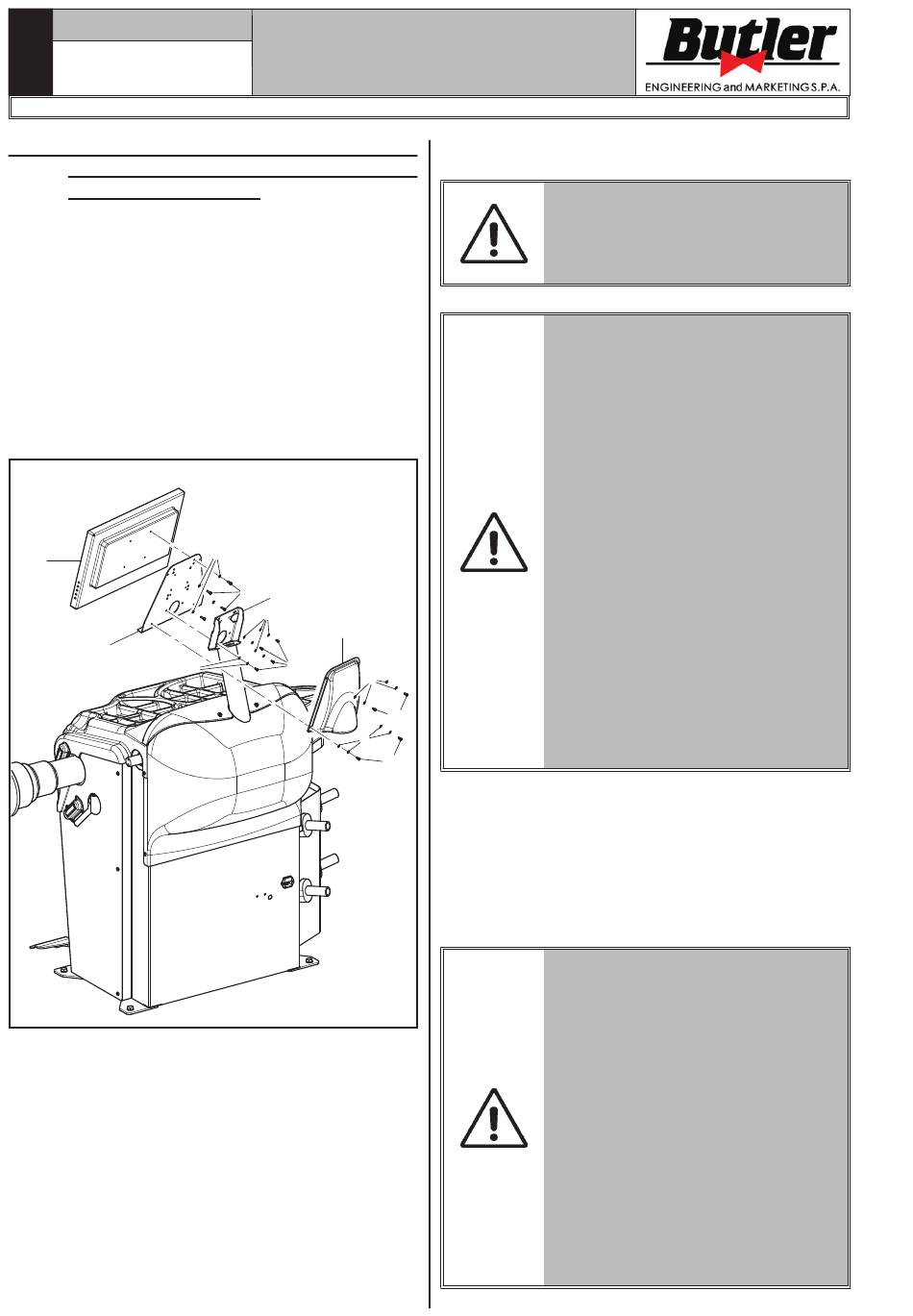

1. Montieren Sie das Monitor-Trägerblech (Abb. 16
Pkt. 1) an der Monitor-Halterung (Abb. 16 Pkt. 2)
mit den mitgelieferten Scheiben (Abb. 16 Pkt. 3)
und Schrauben (Abb. 16 Pkt. 4).
Montieren Sie den Monitor (Abb. 16 Pkt. 5) an
dem Blech (Abb. 16 Pkt. 1) mit den mitgeliefer-
ten Scheiben (Abb. 16 Pkt. 6) und Schrauben
(Abb. 16 Pkt. 7).
Montieren Sie das Gehäuse (Abb. 16 Pkt. 8) an
dem Blech (Abb. 16 Pkt. 1) mit den mitgeliefer-
ten Scheiben (Abb. 16 Pkt. 9) und Schrauben
(Abb. 16 Pkt. 10).
5
1
BEDIENUNGS- UND
WARTUNGSHANDBUCH
d e s M o n i -
Abb. 16
6
7 2
3
8
4
3
9
10.0 ELEKTRISCHE ANSCHLÜSSE
-
9
10
10
Schließen Sie die Maschine an das Versorgungsnetz
an bzw. stecken Sie den im Lieferumfang enthaltenen
3 poligen Stecker (230V einphasig).
Sollte der mitgelieferte Stecker nicht zum Wandstecker
passen, versehen Sie die Maschine mit einem Stecker,
der den örtlichen Gesetzen und den geltenden Normen
und Vorschriften entspricht. Dieser Vorgang darf nur
von qualifiziertem Fachpersonal ausgeführt werden.
JEDER AUCH NUR KLEINSTE
ELEKTRISCHE EINGRIFF MUSS
DURCH QUALIFIZIERTES FACH-
P E R S O N A L D U R C H G E F Ü H R T
WERDEN.
VOR DEM ANSCHLUSS DER VOR-
RICHTUNG MUSS GENAU KONT-
ROLLIERT WERDEN, DASS:
• DIE EIGENSCHAFTEN DER ELEK-
TRISCHEN LEITUNG DEN ANFOR-
DERUNGEN DER VORRICHTUNG
ENTSPRECHEN, DIE AUF DEM
TYPENSCHILD VERMERKT SIND;
• SICH ALLE KOMPONENTEN
DER ELEKTRISCHEN LEITUNG
IN EINEM GUTEN ZUSTAND BE-
FINDEN;
• DIE ERDUNG VORHANDEN UND
IN ANGEMESSENER WEISE BE-
MESSEN IST (SCHNITT GRÖSSER
ODER GLEICH DES GRÖSSTEN
QUERSCHNITTES DER SPEI-
SUNGSKABEL);
• DIE ELEKTRISCHE ANLAGE MIT
EINEM SCHUTZSCHALTER MIT
EINEM AUF 30 mA GEEICHTEN
DIFFERENTIALSCHUTZ AUSGE-
STATTET IST.
AN DAS KABEL DER VORRICH-
TUNG EINEN DEN GELTENDEN
NORMEN ENTSPRECHENDEN
STECKER ANSCHLIESSEN (DER
SCHUTZLEITER IST GELB/GRÜN
UND DARF NIE AN EINE DER BEI-
DEN PHASEN ANGESCHLOSSEN
WERDEN). DIE ELEKTRISCHE
ANLAGE MUSS AN DIE IN DEN
VORLIEGENDEN BETRIEBSAN-
LEITUNGEN SPEZIFIZIERTEN
DATEN ANGEPASST WERDEN UND
SO AUSGELEGT SEIN, DASS DER
SPANNUNGSABFALL BEI VOLLBE-
LASTUNG NICHT MEHR ALS 4%
(10% IN DER ANLAUFPHASE) DES
NENNWERTES BETRÄGT.
