LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS

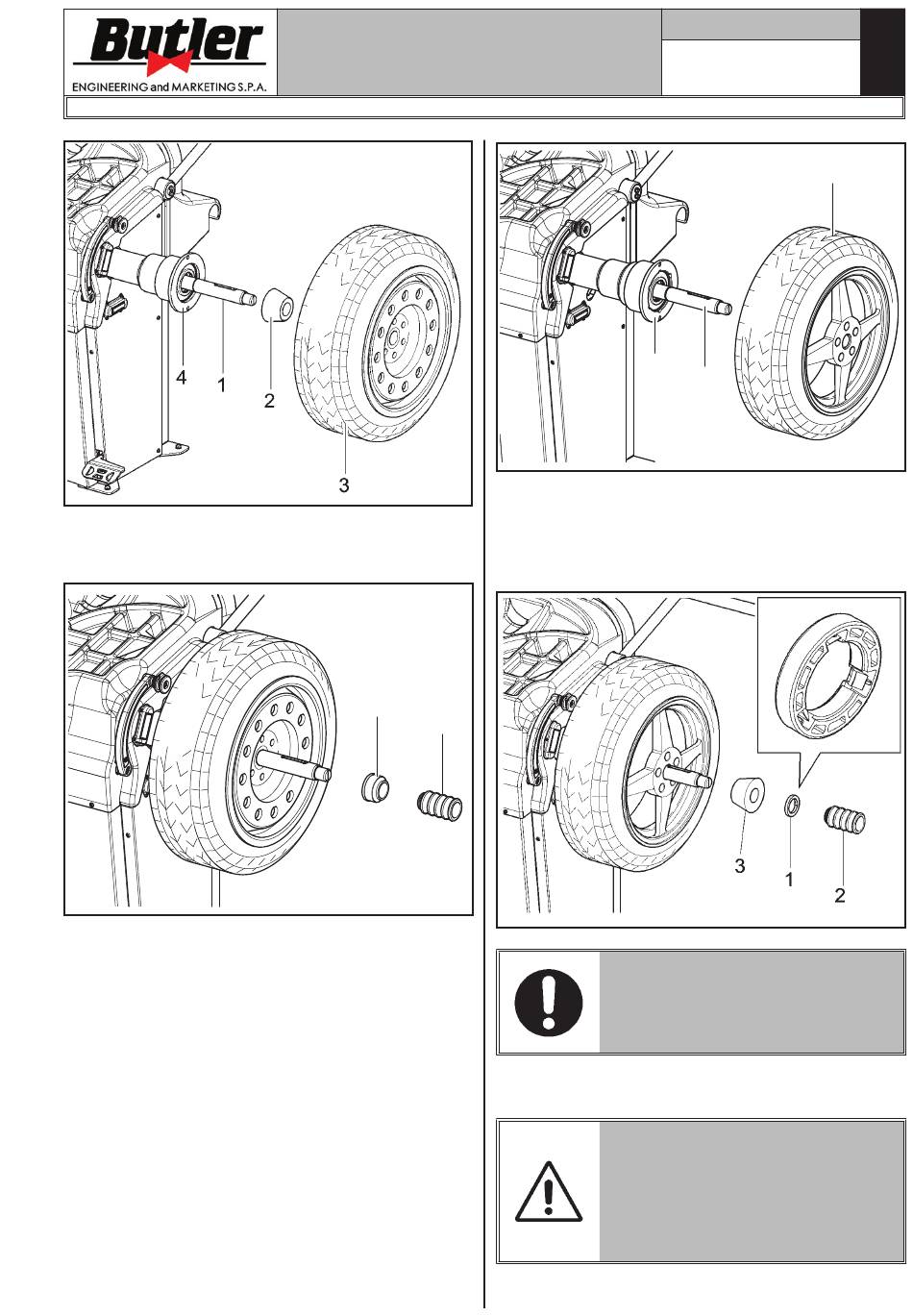

4. Die Schutzkappe (Abb. 31 Pkt. 1) in die Buchse
einsetzen (Abb. 31 Pkt. 2) und alles gegen das
Rad bringen.
Das Steuerpedal erheben um die Spindel zu schließen
und das Rad zu spannen.
Bei einigen Aluräder mit sehr hoher Zentrierung muss
der Kegel auf der Radaußenseite montiert werden.
5. Die Spindel (Abb. 32 Pkt. 1) vor Radaufspannung
reinigen.
6. Das Rad (Abb. 32 Pkt. 3) mit der Felgeninnenseite
zur Radauswuchtmaschine gerichteten aufspannen,
bis zum Auflageflansch (Abb. 32 Pkt. 2).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 30
7. Den Kegel (Abb. 33 Pkt. 3) mit der engeren Seite
8. Den Druckring (Abb. 33 Pkt. 1) in die Buchse
Abb. 31
1
2
9. Schließen die pneumatische Spindel beim Erheben
Seite 22 von 67
2
gegen das Rad gerichteten montieren.
(Abb. 33 Pkt. 2) einsetzen und alles gegen das
Rad bringen.
MAN MUSS DEN DRUCKRING
(ABB. 33 PKT. 1) MONTIEREN,
MIT DER SEITE DER ENTLADUN-
GEN ZUR BUCHSE GERICHTET
(ABB. 33 PKT. 2).
des passenden Steuerpedal.
GEHEN SIE BITTE BEIM ÖFFNEN
BZW. SCHLIESSEN DER SPINDEL
VORSICHTIG VOR. NÄHERN SIE
IHRE HÄNDE ODER ANDERE
KÖRPERTEILE NICHT DER SICH
IN BEWEGUNG BEFINDENDEN
SPINDEL.
1297-M003-3_B
3
1
Abb. 32
Abb. 33
