LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS
9.2 In der Packung enthaltene Zubehörteile
Im Innern der Verpackung befindet sich eine Schachtel
mit den Zubehörteilen.
Überprüfen Sie, ob alle aufgeführten Bauteile vorhan-
den sind (siehe Abb. 5).
Für LIBRAK380 Modell
Code
Schnellspannnutmutter +
GAR345
Druckring
GAR111 Kegel + Schutzwanne
129571492 Taster
1300A004 Gewichtszange
999072 Wägensgegengewicht
GAR307
Taster für Radsbreiten
Für LIBRAK380P Modell
Code
GAR108 Spannbuchse + Druckring
GAR111 Kegel + Schutzwanne
129571492 Taster
1300A004 Gewichtszange
999072 Wägensgegengewicht
GAR307 Taster für Radsbreiten
Für LIBRAK380S Modell
Code
Schnellspannnutmutter +
GAR345
Druckring
GAR111
Kegel + Schutzwanne
129571492 Taster
1300A004
Gewichtszange
999072 Wägensgegengewicht
GAR305 Profi-Breitentaster
Für LIBRAK380PS Modell
Code
GAR108
Spannbuchse + Druckring
GAR111 Kegel + Schutzwanne
129571492
Taster
1300A004 Gewichtszange
999072
Wägensgegengewicht
GAR305 Profi-Breitentaster
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Beschreibung
Beschreibung
Beschreibung
Beschreibung
Für LIBRAK380W - LIBRAK380WS Modell
Code
GAR345
GAR111
129571492
1300A004
N.
999072
1
Für LIBRAK380PW - LIBRAK380PWS Modell
1
Code
1
GAR108
1
GAR111
1
129571492
1
1300A004
999072
N.
1

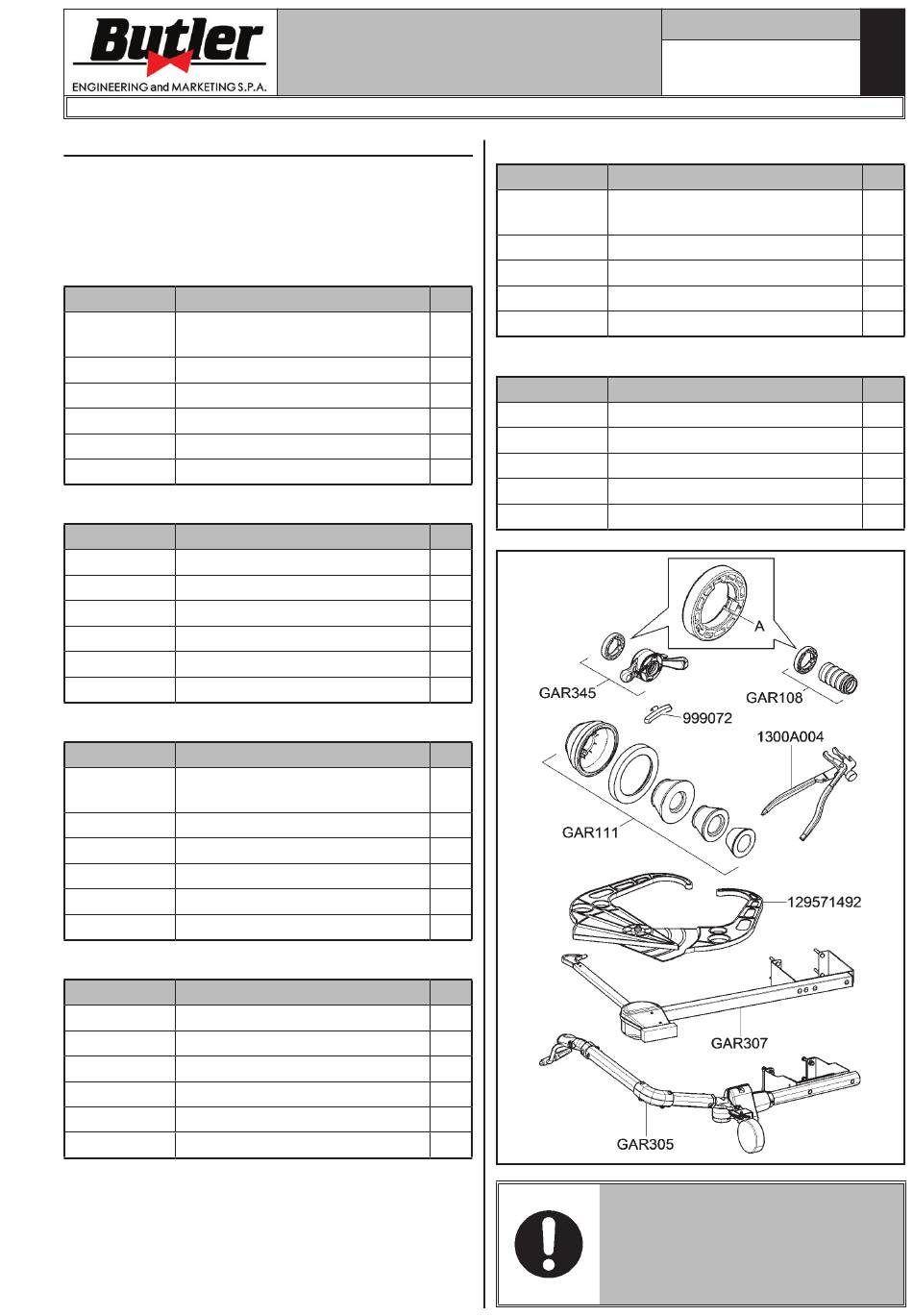

Abb. 5
1
1
1
1
1
N.
1
1
1
1
1
1
N.
1
1
1
1
1
1
MAN MUSS DEN DRUCKRING
(ABB. 5 PKT. A) MONTIEREN, MIT
DER SEITE DER ZÄHNE ODER
ENTLADUNGEN ZUR SPANNMUT-
TER ODER MUFFE GERICHTET
(SIEHE ABB. 5).
