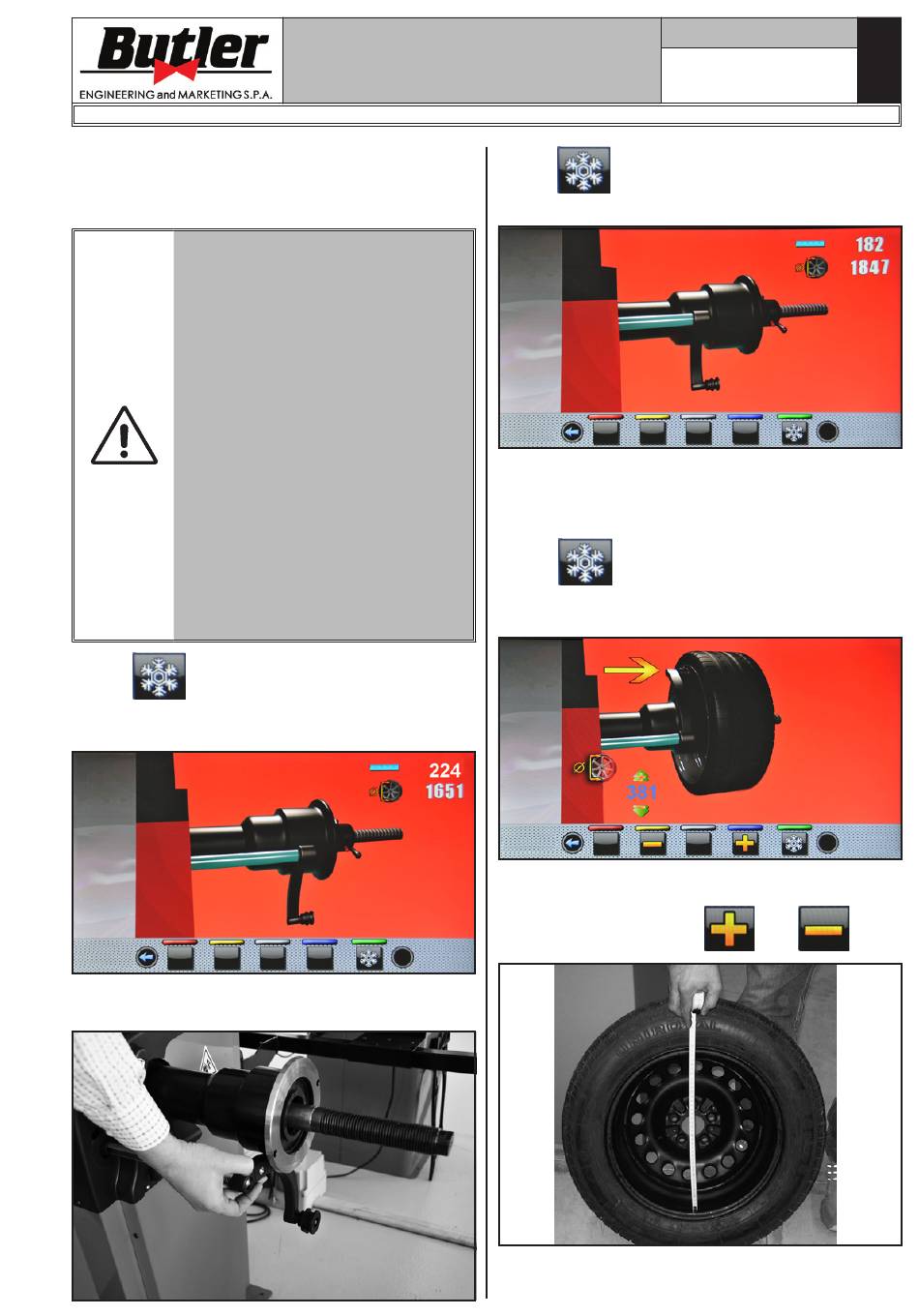

Butler LIBRAK380 Betriebsanleitung Seite 54

LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS
- Wert neben Symbol "Messstab" (Abb. 65 Pkt. 1)
(236 mm für Schraubenspindel oder 256 mm für
pneumatische Spindel) muss wie Wert auf Taster
sein (Abb. 65 Pkt. 2) ± 1 mm.
IST MESSTASTER NICHT GENAU
AM OBEREN FLANSCHRAND AUS-
GERICHTET, UND DANN BEFIN-
DET SICH ABSTANDSMESSUNG
NICHT IM BEREICH 236 MM (FÜR
SCHRAUBENSPINDEL) ODER 256
MM (FÜR PNEUMATISCHE SPIN-
DEL), SCHALTET PROGRAMM BEI
BESTÄTIGUNG MASSES NICHT
AUF FOLGENDE PHASE UM. WIE-
DER VERSUCHEN BUCHSE TAS-
TERS AM OBEREN FLANSCHRAND
AUSZURICHTEN UND, SOLLTE ES
NICHT 236 MM (FÜR SCHRAUBEN-
SPINDEL) ODER 256 MM (FÜR
PNEUMATISCHE SPINDEL) RESUL-
TIEREN UND PROGRAMM NICHT
AUF NÄCHSTE KALIBRIERUNGS-
PHASE UMSCHALTEN, SICH MIT
TECHNISCHEN KUNDENDIENST
IN VERBINDUNG SETZEN.
- Knopf drücken.
Auf dem Bildschirm erscheint der im Folgenden
wiedergegebene Bildschirm:
- Stellen Sie den Taster, wie in der folgenden Abbildung
gezeigt wird:
BEDIENUNGS- UND
WARTUNGSHANDBUCH
- Knopf
- Stellen Sie den Taster gegen der Spindel in der
- Knopf
Messen Sie die exakte Durchmesser einer Felge (siehe
Abb. 66) und geben Sie er auf dem Bildschirm ein,
durch Drücken der Tasten
Seite 54 von 67
drücken. Warten Sie auf einige Sekun-
den, bis den folgenden Bildschirm erscheint:
unteren Teil desselben, aber auf einem kleineren
Durchmesser als zuvor von dem Bild auf dem Mo-
nitor angezeigt.
drücken.
Auf dem Monitor erscheint der folgende Bild-
schirminhalt:
1297-M003-3_B
D
oder .
Abb. 66
