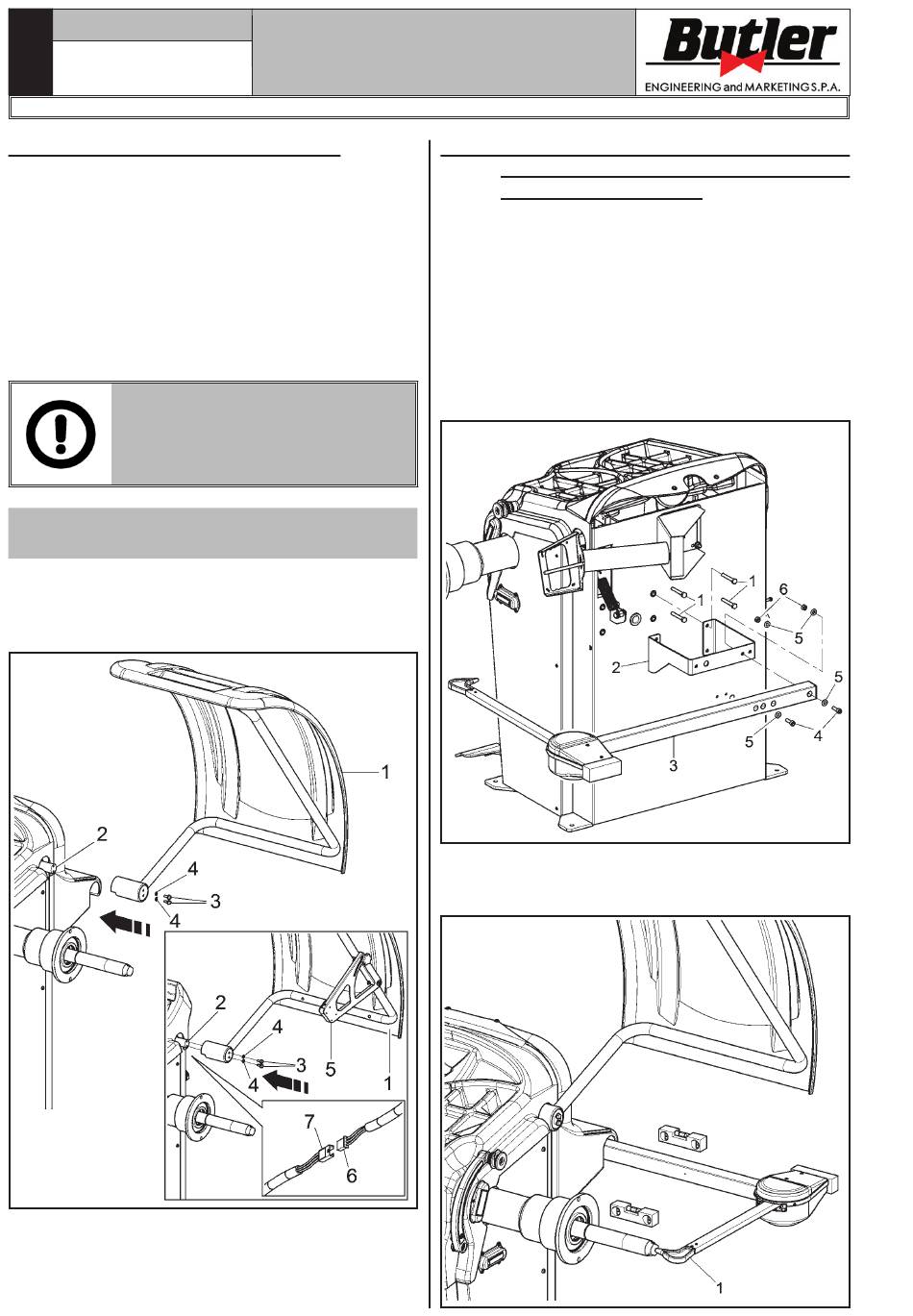

9.3.3 Montage der Radschutzhaube

1. Montieren Sie das Schutzgehäuse (Abb. 13 Pkt. 1)
auf die Halterung (Abb. 13 Pkt. 2), mit den
Schrauben (Abb. 13 Pkt. 3), die Tellerfeder ein-
schieben (Abb. 13 Pkt. 4).
2. Die Schrauben (Abb. 13 Pkt. 3) spannen, um
das Gehäuse (Abb. 13 Pkt. 1) sich zu erhebt und
zu senkt, ohne gegen den Endschalter zu stoßen.
Die Einstellung durchführen, um das Gehäuse ob
während der Öffnung oder während der Schließung
manuell führen zu können.
MIT DEM IN DER MASCHINE PO-
SITIONIERTEN MIKROSCHALTER
WÄHREND DER MONTAGE DES
GEHÄUSES SEHR VORSICHTIG
SEIN.
Nur für LIBRAK380W - LIBRAK380PW -
LIBRAK380WS - LIBRAK380PWS Modelle
3. Anschließen Sie das Kabel (Abb. 13 Pkt. 6) des
Ultraschall-Sensors der Automatische Felgenbrei-
ten-Messvorrichtung (Abb. 13 Pkt. 5) an den
vorbereitete Verbinder (Abb. 13 Pkt. 7).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
9.3.4 M o n t a g e d e s Ta s t e r s f ü r R a d s -
1. 4 Schrauben (Abb. 14 Pkt. 1) in TastersBügel
(Abb. 14 Pkt. 2) einsetzen und sie auf Gewindeni-
eten an Rückseite Gehäuses schrauben. TastersArm
(Abb. 14 Pkt. 3) an Bügel (Abb. 14 Pkt. 2) fest-
klemmen, mit den 2 Schrauben (Abb. 14 Pkt. 4)
und den Scheiben (Abb. 14 Pkt. 5). Die Schrau-
ben (Abb. 14 Pkt. 4) mit den Scheiben (Abb. 14
Pkt. 5) und den Muttern (Abb. 14 Pkt. 6) anzie-
hen, damit die Welle und der Arm des Tasters auf
den gleichen Ebene sind (siehe Abb. 15).
Abb. 14
Abb. 13
2. Dann auch noch sicherstellen, dass der Auflagestift
des Tasters (Abb. 15 Pkt. 1) im Mittelpunkt vor
Spindel aufliegt.
Abb. 15
b r e i t e n ( n u r f ü r L I B R A K 3 8 0 -

LIBRAK380P Modelle)
