8.2
Beleuchtung
Das Gerät muss jedoch an einem ausreichend beleuch-
teten Ort benutzt werden.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTLC
9.0
Nach dem Auspacken der verschiedenen Bauteile, ihre
Unversehrtheit und Abwesenheit eventueller Anomali-
en kontrollieren, dann unter Befolgung der folgenden
Anweisungen, und unter Beachtung der anliegenden
Abbildungen, die Montage vornehmen.
9.1
Das verpackte Gerät ist durch voreingestellter Löcher
am Rahmen an der Halterungspalette befestigte. Sie
sind in der Abbildung unten angegeben. Diese Löcher
müssen auch für die Befestigung am Boden verwendet
werden, indem Bodenanker verwendet werden (aus-
geschlossenen von Lieferung). Vor dem vollständigen
Befestigen kontrollieren Sie dass, die Verankerungs-
punkte auf die gleiche Ebene stellen und korrekt die
Befestigungsfläche berühren. Anderenfalls unterbauen
Sie zwischen das Gerät und die untere Befestigungs-
fläche, wie auf Abb._5.
a = 485 mm / 19.09"
b = 240 mm / 9.45"
c = 1296 mm / 51.02"
MONTAGE DES GERÄTS
JEDER AUCH NUR KLEINSTE
MECHANISCHE EINGRIFF MUSS
DURCH QUALIFIZIERTES FACH-
P E R S O N A L D U R C H G E F Ü H R T
WERDEN.
Verankerungssystem
IM FALL RÄDER, DIE MEHR ALS
30 kg (66 lbs) WIEGEN, BENUTZT
WERDEN, MUSS MAN MIT DÜBEL
ERDEN.

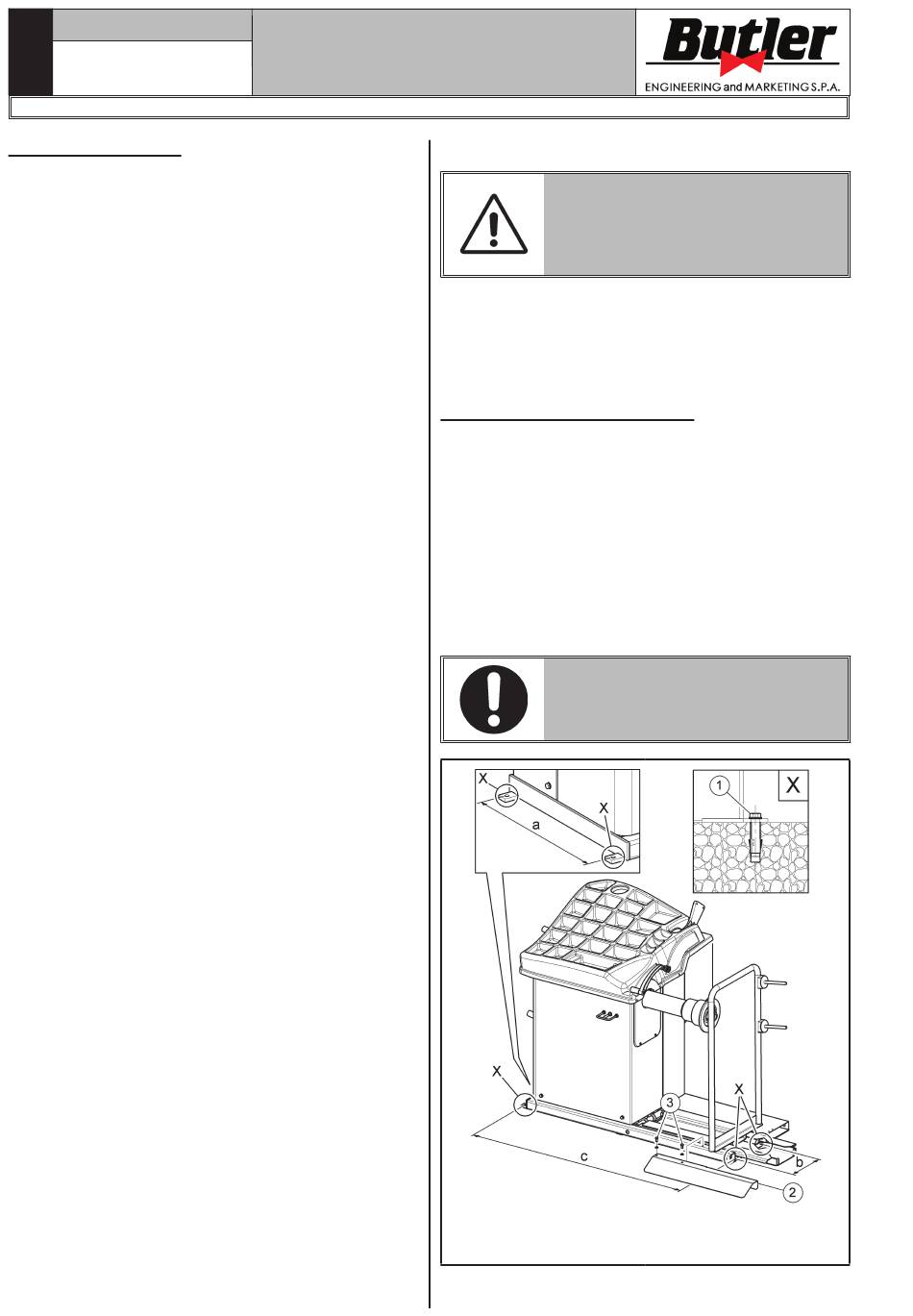

Abb. 5
