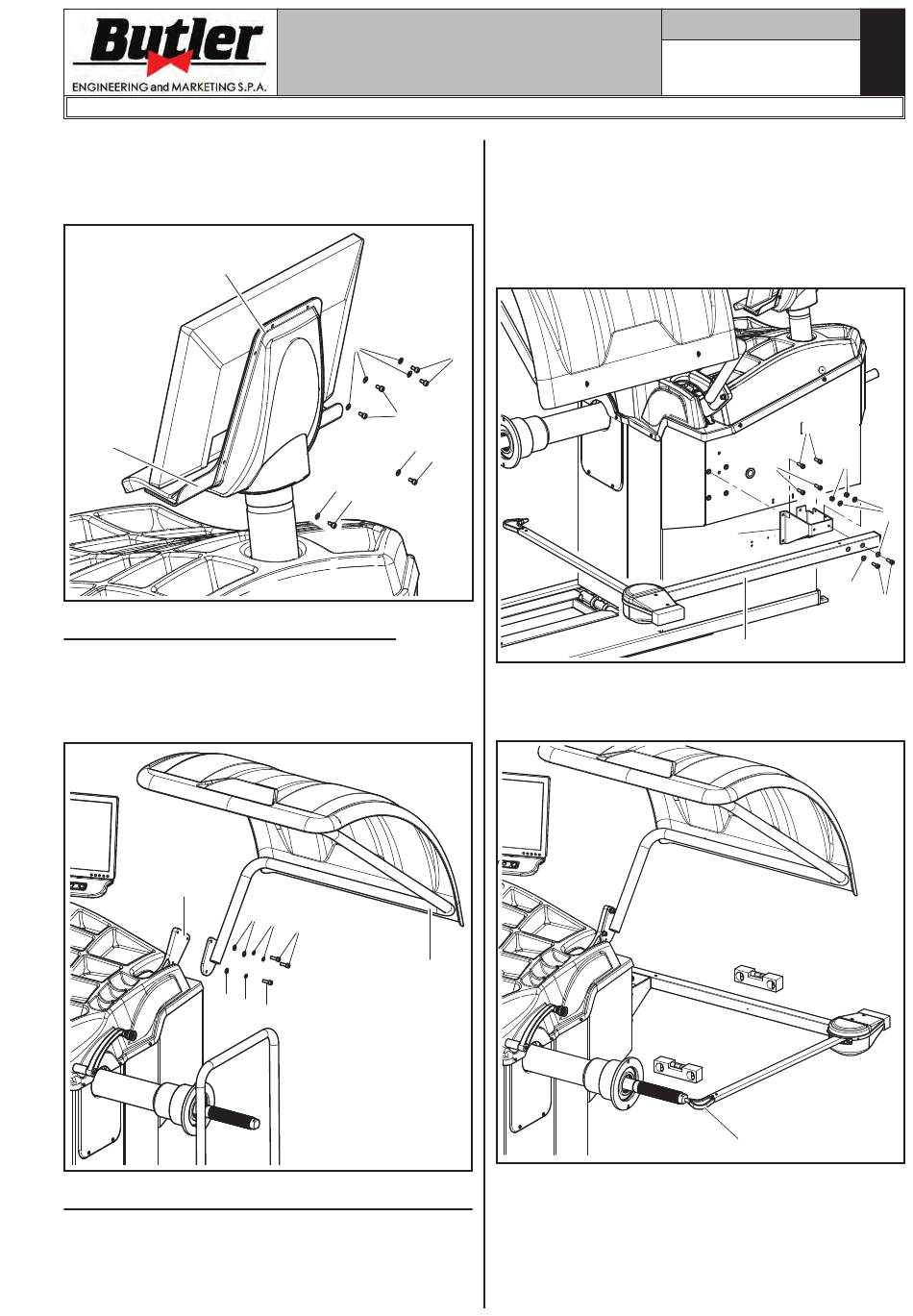

7. Das Gehäuse (Abb. 16 Pkt. 1) an der Halterung
befestigen (Abb. 16 Pkt. 2), mit den mitgeliefer-
ten Schrauben (Abb. 16 Pkt. 3) und Scheiben
(Abb. 16 Pkt. 4).
Abb. 16
1
2

9.3.4 Montage der Radschutzhaube

1. Montieren Sie das Schutzgehäuse (Abb. 17 Pkt. 1)
an der Halterung (Abb. 17 Pkt. 2) mit den mitgelie-
ferten Schrauben (Abb. 17 Pkt. 3) (die gelieferten
Scheiben (Abb. 17 Pkt. 4-5) zwischen legen)
2
5

9.3.5 Montage des Breitentasters (optional)

1. Die 4 Schrauben (Abb. 18 Pkt. 1) in der Bügel
des Tasters (Abb. 18 Pkt. 2) einsetzen und sie auf
die Gewindenieten an der Rückseite des Gehäuses
schrauben. Den Arm des Tasters (Abb. 18 Pkt. 3)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK280RTL - LIBRAK280PRTL - LIBRAK280RTLC - LIBRAK280PRTLC
4
3
4
3
Abb. 17
5
4
3
4
3
an den Bügel (Abb. 18 Pkt. 2) durch den 2 Schrau-
ben (Abb. 18 Pkt. 4) und die Scheiben (Abb. 18
Pkt. 5) blockieren. Die Schrauben (Abb. 18 Pkt. 4)
mit den Scheiben (Abb. 18 Pkt. 5) und den Muttern
(Abb. 18 Pkt. 6) fest anziehen, damit die Wuchtwel-
le und der Arm des Tasters auf den gleichen Ebene
sind (siehe Abb. 19).
3
4
3
2. Dann auch noch sicherstellen, dass der Auflage-
stift des Tasters im Mittelpunkt von der Spindel
(Abb. 19 Pkt. 1) aufliegt.
1
3. Den Verbinder (Abb. 20 Pkt. 1) des aus der Maschi-
ne kommenden Kabels auf den Verbinder (Abb. 20
Pkt. 2) des aus dem Arm des Tasters heraustre-
tenden Kabels anschließen. Den verkabelten Teil
mit den Verbindern in den Innenbereich des Arms
einfügen (Abb. 20 Pkt. 3).
4. Die Verkabelung mit Kabelschellen befestigen.
1294-M017-1_B
Seite 16 von 64
1
6
1
2
3 Abb. 18
1
Abb. 19
D
5
5
4
