7109-M004-00
DE
Seite 31 von 51
AIKIDO.EVO - AIKIDO.EVOFI
AIKIDO.EVOPREMIUM

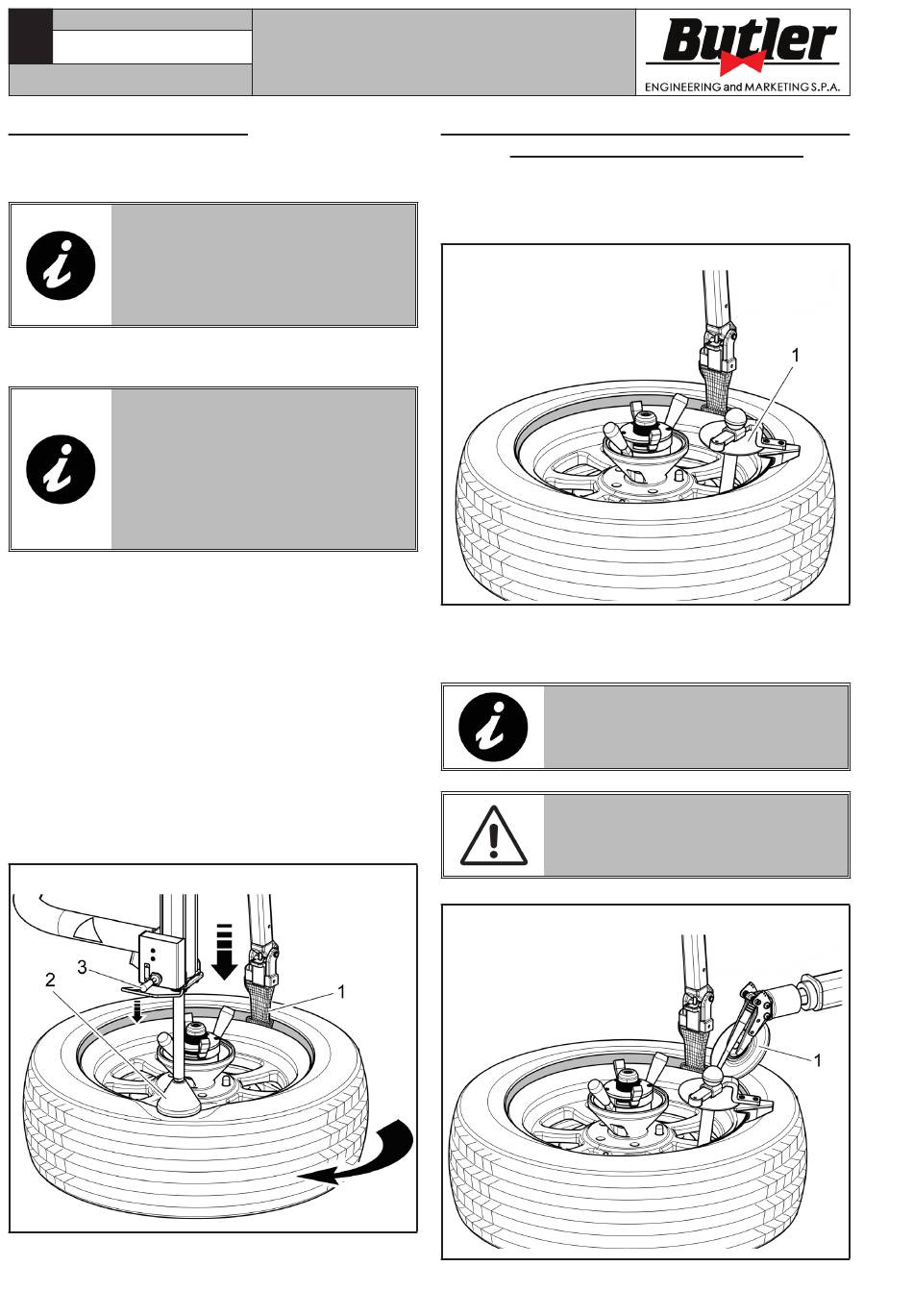

12.7 Ausbau des Reifens
Zum Aufbau des Reifens diese Anleitungen befolgen:
1. Die Wülste des Reifens einfetten.
NUR SPEZIALSCHMIERMITTEL
FÜR REIFEN VERWENDEN, DIE
HIERZU GEEIGNETEN SCHMIER-
MITTEL ENTHALTEN KEIN WAS-
SER, WEDER KOHLENWASSER-
STOFF NOCH SILIKON.
2. Das Werkzeug (Abb. 43 Pkt. 1) auf den Felgenrand
bringen.
SICH VERSICHERN, DASS KNOPF
"1" IN ABB. 12 RÜCK-BELEUCHTET
IST, BEVOR DEN KNOPF FÜR DIE
AUTOMATISCHE VERLEGUNG DES
OBERWERKZEUGS IN DIE VOR-
HER GESPEICHERTE STELLUNG
DRÜCKEN (SIEHE KAP . 11.2.1,
ABRUFFUNKTION).
3. Den unteren Wulst in den Werkzeug einhängen
und in Uhrzeigersinn drehen bis zur vollständigen
Montage drehen.
4. Anschließend den oberen Wulst an den Montagebe-
reich des Werkzeugs (Abb. 43 Pkt. 1) haken.
5. Den Druckkegel (Abb. 43 Pkt. 2) um "4 Uhr" stel-
len, wie auf Abb. 43 dargestellt, und drücken Sie
auf den Reifen durch Senken des Hebels (Abb. 43
Pkt. 3) des Antriebsatz.
6. Drehen Sie die Spindel im Uhrzeigersinn und drü-
cken Sie das Pedal (Abb. 13 Pkt. A), bis der Reifen
vollständig montiert ist.
7. Nach abgeschlossenen Arbeitsschritte das Werkzeug
und die Abdrückrolle in Ruhestellung bringen.
Abb. 43
BEDIENUNGS-
UND WARTUNGSHANDBUCH
12.7.1 Montage des oberen Wulstes des Rei-
1. Der Reifenmontierger mit Schlepper (Abb. 44
Abb. 44
2. Die obere Abdrückrolle (Abb. 45 Pkt. 1)stellen, so
Abb. 45
fens mit dem Wulstniederhalter
Pkt. 1)montieren am den Felgerand (siehe
Abb. 44).
dass der Reifenwulst auf der Höhe der Felgenfurche
gehalten wird (siehe Abb. 45).
DIE ABDRÜCKSCHEIBE DARF
KEINEN DRUCK AUF DIE FELGE
AUSÜBEN, SONDERN NUR AUF
DEN REIFENWULST.
DIE ABDRÜCKROLLE SEHR VOR-
SICHTIG BENUTZEN, UM MÖGLI-
CHE ZERDRÜCKENE VON HÄNDE
ZU VERMEIDEN.
