1297-M003-3_B
D
Seite 53 von 67
LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS

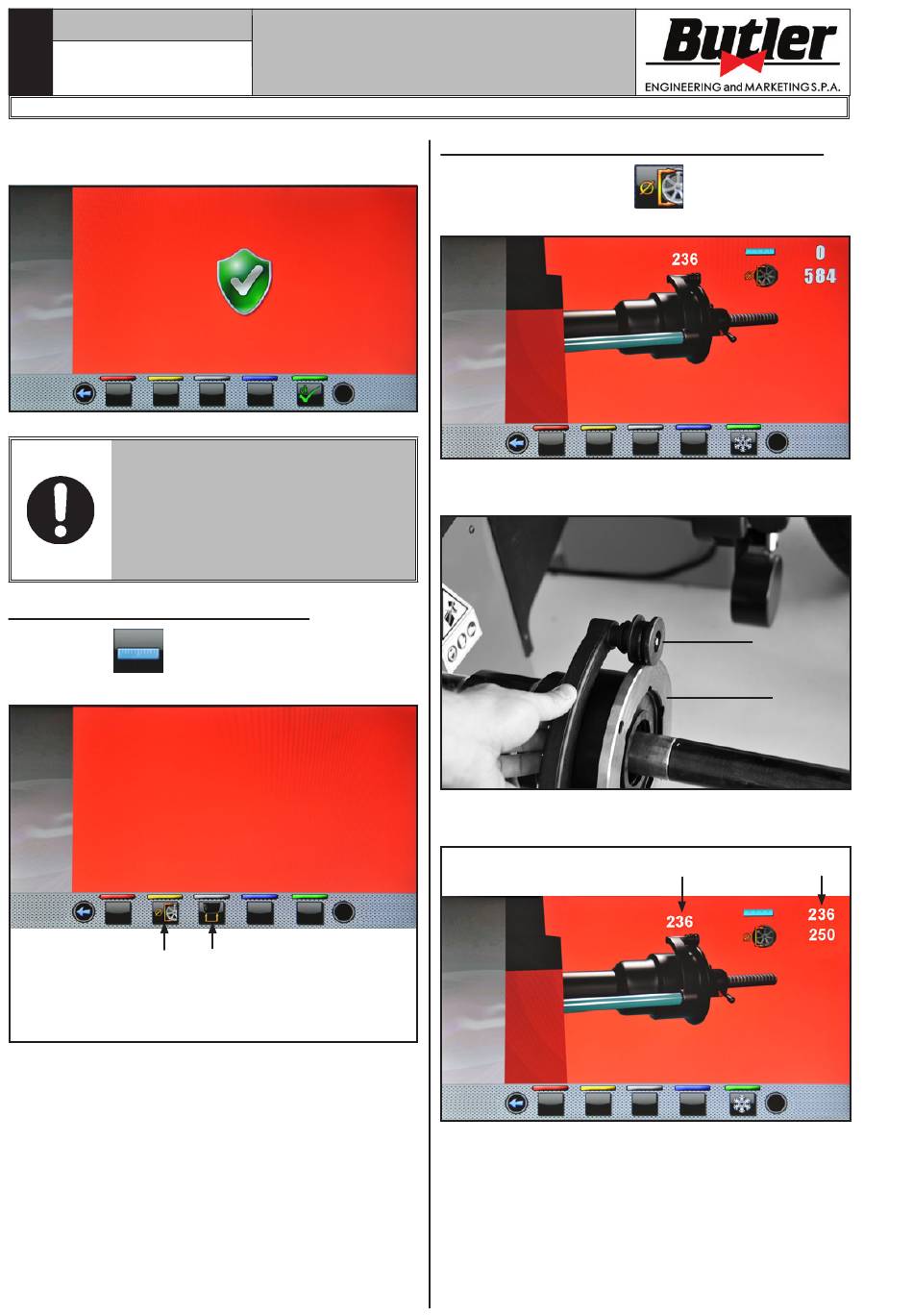

Am Ende der Drehung erscheint der Bildschirm, um
zu zeigen, dass der Vorgang abgeschlossen ist.
NACH ABGESCHLOSSENEN AR-
BEITSSCHRITTE, DEMONTIEREN
SIE DAS RAD VOM SPANNFUTTER,
UND FÜHREN SIE EINE VOLL-
STÄNDIGE KALIBRIERUNG "0"
(NULL) SPINDEL AUS, WIE IM ABS.
15.2.1 BESCHRIEBEN IST.

15.2.3 Kalibrierung des Tasters

Durch Knopf (Abb. 63 Pkt. 3) erscheint der
folgende Bildschirminhalt auf dem Monitor:
1
LEGENDE
1 - Kalibrierung des Abstand-Durchmesserstasters
2 - Kalibrierung des Breitentasters
BEDIENUNGS- UND
WARTUNGSHANDBUCH
2
Kalibrierung des Abstand-Durchmesserstasters
Durch Drücken der Taste
Anzeige auf dem Monitor:
Den Taster (Abb. 64 Pkt. 1) auf die Spindelflansch
stellen (Abb. 64 Pkt. 2).
Abb. 64
Auf dem Monitor erscheint der folgende Bildschirmin-
halt, für das Anzeigen der gemessenen Werte:
Abb._65
erscheint die folgende
1
2
1
2
