12.0 AUFBAU DES RADS AUF DIE SPIN-
DEL
Um eine einwandfreie Auswuchtung zu erhalten, einen
sorgfältigen Aufbau des Rads auf die Spindel durch-
führen. Eine nicht ordnungsgemäße Zentrierung führt
unvermeidlich zu Unwuchten.
ES IST WICHTIG, DASS SIE ORI-
GINALKEGEL UND -ZUBEHÖR-
TEILE VERWENDEN, DIE EIGENS
FÜR DIE BENUTZUNG DER RAD-
AUSWUCHTMASCHINE GEBAUT
WERDEN.
Nachstehend wird gezeigt, wie das Rad mit den im
Lieferumfang Konen aufbauen. Für alternative Auf-
spannungen mit dem Optional-Zubehör konsultieren
Sie bitte die separat gelieferten speziellen Anweisungen.
12.1 A u f b a u d e s R a d s (
L I B R A K 3 8 0 S

LIBRAK380WS)

1. Sämtliche Fremdkörper vom Rad (Abb. 25 Pkt. 3)
entfernen: bereits vorhandene Gewichte, Steine und
Schlamm; vor dem Aufspannen und der Befestigung
des Rads auf die Spindel, sich sicherstellen, dass
die letztere (Abb. 25 Pkt. 1) und die Zentrierzone
der Felge sauber seien.
2. Genau den für das auszuwuchtende Rad passen-
den Kegel (Abb. 25 Pkt. 2) wählen. Dieses Zu-
behör sollte je nach Felgenform gewählt werden.
Stellen Sie das Rad (Abb. 25 Pkt. 3), bzw. den
Kegel (Abb. 25 Pkt. 2) vorsichtig auf der Spindel
positionieren (Abb. 25 Pkt. 1) (Festfressgefahr)
bis er am Auflageflansch liegt an (Abb. 25 Pkt. 4).
3. Das Rad aufspannen. Dabei soll die Felgeninnen-
seite zur Radauswucht-maschine und gegen den
Kegel gerichtet sein.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
L I B R A K 3 8 0 -
- L I B R A K 3 8 0 W -
4. Die Schutzkappe Abb. 26 Pkt. 1) in die Spann-
mutter (Abb. 26 Pkt. 2) einsetzen und gegen das
Rad sie befestigen.
1297-M003-3_B
Seite 20 von 67

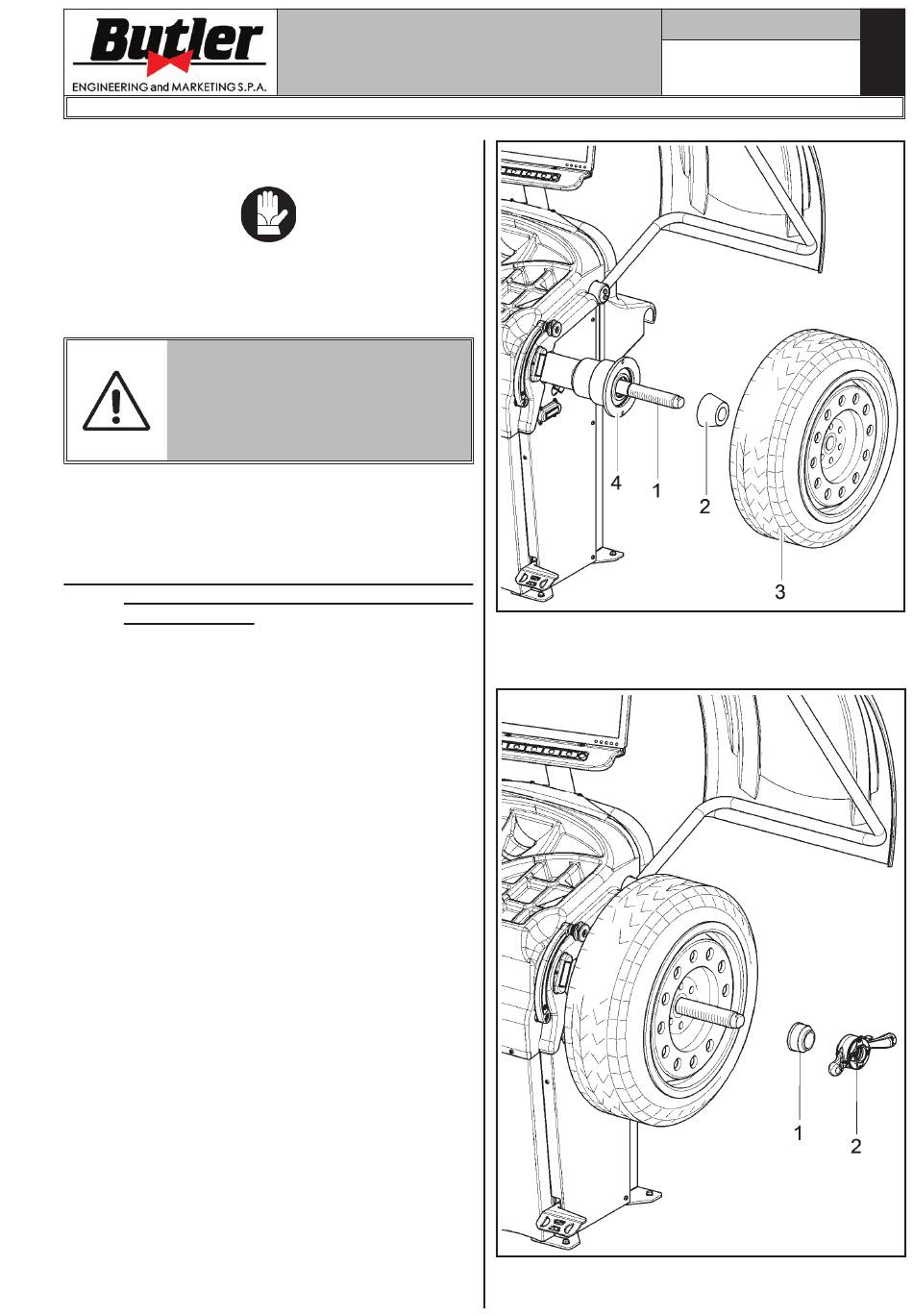

Abb. 25
