LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS

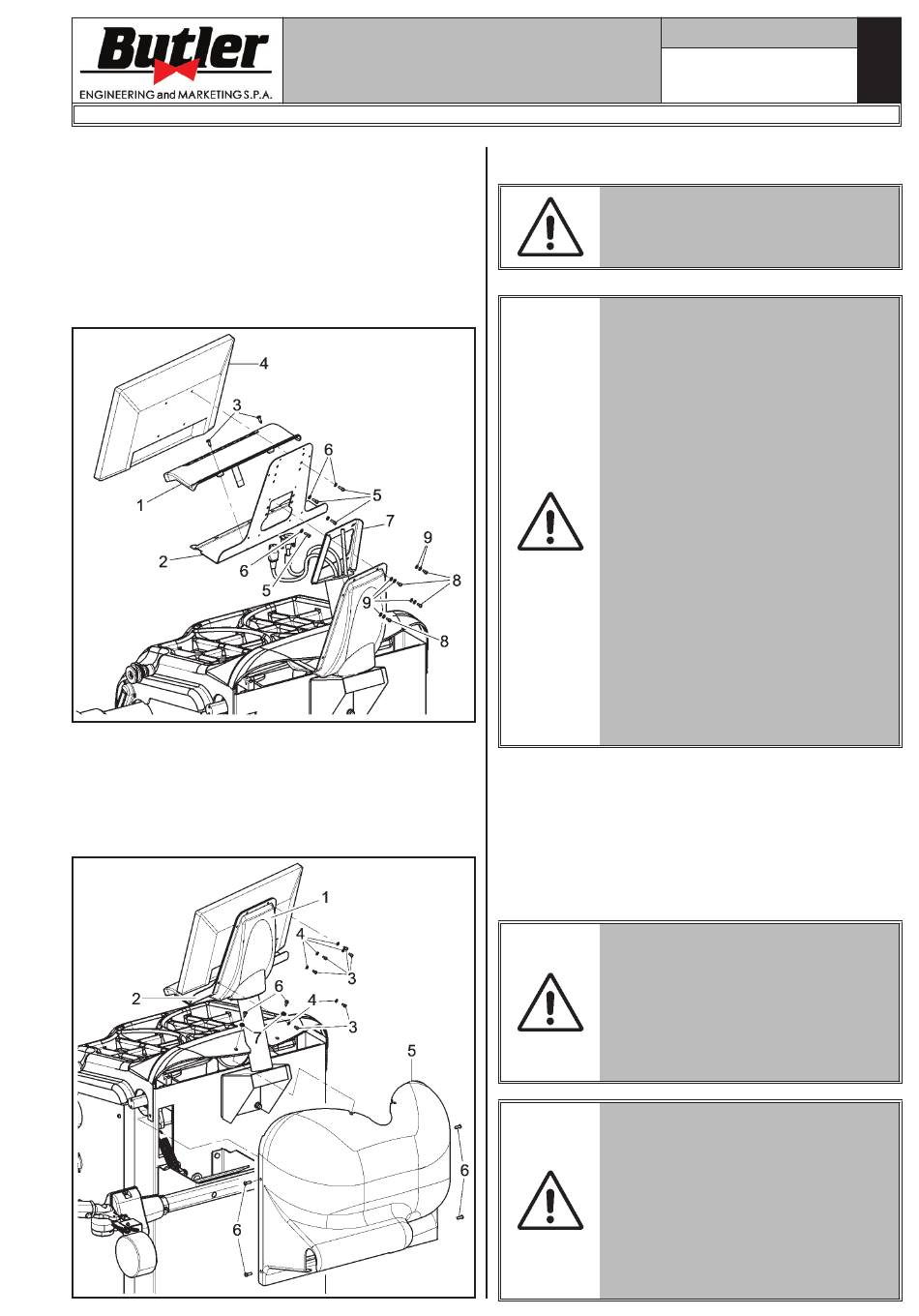

3. Tastatur (Abb. 21 Pkt. 1) auf Halterung (Abb. 21
Pkt. 2) durch Schrauben (Abb. 21 Pkt. 3) befestigen.
Befestigen Monitor (Abb. 21 Pkt. 4) auf Halterung
(Abb. 21 Pkt. 2) mit mitgelieferten Schrauben
(Abb. 21 Pkt. 5) und Scheiben (Abb. 21 Pkt. 6).
Befestigen Halterung (Abb. 21 Pkt. 2), mit Moni-
tor und Tastatur, an Monitor-Halterung (Abb. 21
Pkt. 7) mit mitgelieferten Schrauben (Abb. 21
Pkt. 8) und Scheiben (Abb. 21 Pkt. 9).
4. Befestigen Gehäuse (Abb. 22 Pkt. 1) auf Halterung
(Abb. 22 Pkt. 2) mit 6 mitgelieferte Schrauben
(Abb. 22 Pkt. 3) und Scheiben (Abb. 22 Pkt. 4).
5. Montieren hintere Abdeckung (Abb. 22 Pkt. 5) der
Maschine, mi mitgelieferten Schrauben (Abb. 22
Pkt. 6) und Scheiben (Abb. 22 Pkt. 7).
Abb. 22
BEDIENUNGS- UND
WARTUNGSHANDBUCH
10.0 ELEKTRISCHE ANSCHLÜSSE
Abb. 21
Schließen Sie die Maschine an das Versorgungsnetz
an bzw. stecken Sie den im Lieferumfang enthaltenen
3 poligen Stecker (230V einphasig).
Sollte der mitgelieferte Stecker nicht zum Wandstecker
passen, versehen Sie die Maschine mit einem Stecker,
der den örtlichen Gesetzen und den geltenden Normen
und Vorschriften entspricht. Dieser Vorgang darf nur
von qualifiziertem Fachpersonal ausgeführt werden.
1297-M003-3_B
Seite 18 von 67
JEDER AUCH NUR KLEINSTE ELEK-
TRISCHE EINGRIFF MUSS DURCH
QUALIFIZIERTES FACHPERSONAL
DURCHGEFÜHRT WERDEN.
VOR VORRICHTUNGSANSCHLUSS
GENAU KONTROLLIEREN, DASS:
• DIE EIGENSCHAFTEN DER
ELEKTRISCHEN LEITUNG DEN
AUF DEM TYPENSCHILD VER-
MERKTEN ANFORDERUNGEN
DER VORRICHTUNG ENTSPRE-
CHEN;
• SICH ALLE KOMPONENTEN
DER ELEKTRISCHEN LEITUNG
IN EINEM GUTEN ZUSTAND BE-
FINDEN;
• DIE ERDUNG VORHANDEN
UND IN ANGEMESSENER WEI-
SE BEMESSEN IST (SCHNITT
GRÖSSER ODER GLEICH DES
GRÖSSTEN QUERSCHNITTES
DER SPEISUNGSKABEL);
• DIE ELEKTRISCHE ANLAGE MIT
EINEM SCHUTZSCHALTER MIT
EINEM AUF 30 mA GEEICHTEN
DIFFERENTIALSCHUTZ AUSGE-
STATTET IST.
AN DAS KABEL DER VORRICH-
TUNG EINEN DEN VORHER BE-
SCHRIEBENEN NORMEN ENT-
SPRECHENDEN STECKER AN-
SCHLIESSEN (DER SCHUTZLEI-
TER IST GELB/GRÜN UND DARF
NIE AN EINE DER PHASEN ANGE-
SCHLOSSEN WERDEN).
DIE ELEKTRISCHE ANLAGE MUSS
AN DIE IN DEN VORLIEGENDEN
BETRIEBSANLEITUNGEN SPEZI-
FIZIERTEN DATEN ANGEPASST
WERDEN UND SO AUSGELEGT
SEIN, DASS DER SPANNUNGS-
ABFALL BEI VOLLBELASTUNG
NICHT MEHR ALS 4% (10% IN DER
ANLAUFPHASE) DES NENNWER-
TES BETRÄGT.
