LIBRAK355 - LIBRAK355P - LIBRAK355S - LIBRAK355PS - LIBRAK355WS - LIBRAK355PWS

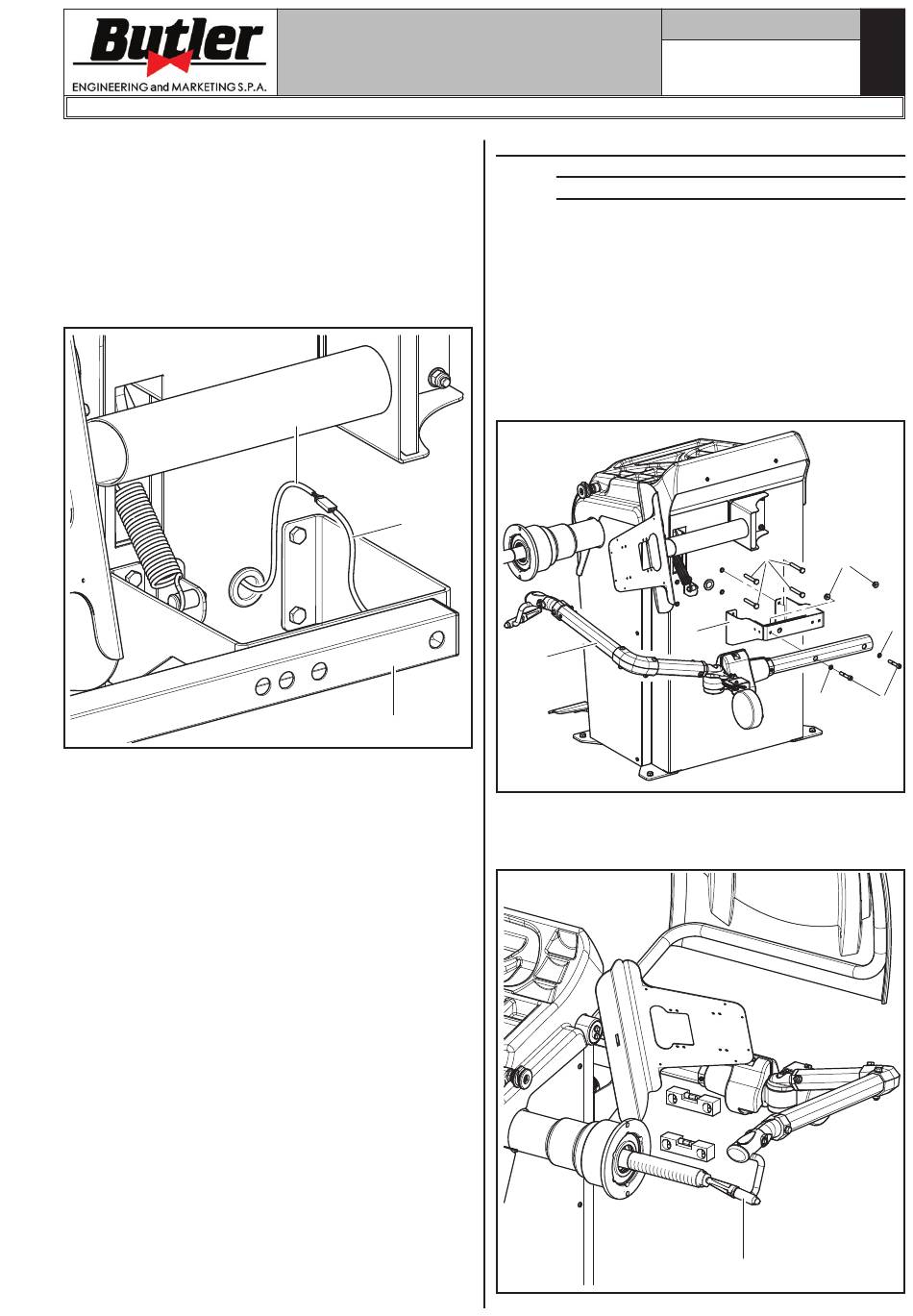

3. Den Verbinder (Abb. 16 Pkt. 1) des aus der
Maschine kommenden Kabels auf den Verbinder
(Abb. 16 Pkt. 2) des aus dem Arm des Tasters he-
raustretenden Kabels anschließen. Den verkabelten
Teil mit den Verbindern in den Innenbereich des
Arms einfügen (Abb. 16 Pkt. 3).
4. Die Verkabelung mit Kabelschellen befestigen.
5. Den Breitentaster befähigen, und die Eichung der
Vorrichtung vornehmen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
1
2
3
Abb. 16
9.3.5 Montage des Profi-Breitentasters (op-
tional für LIBRAK355 - LIBRAK355P -
LIBRAK355S - LIBRAK355PS Modelle)
1. Die 4 Schrauben (Abb. 17 Pkt. 1) in der Bügel des Tas-
ters (Abb. 17 Pkt. 2) einsetzen und sie auf die Gewin-
denieten an der Rückseite des Gehäuses schrauben.
Den Arm des Tasters (Abb. 17 Pkt. 3) an den Bügel
(Abb. 17 Pkt. 2) durch den 2 Schrauben (Abb. 17
Pkt. 4) und die Scheiben (Abb. 17 Pkt. 5) blo-
ckieren. Die Schrauben (Abb. 17 Pkt. 4) mit den
Muttern (Abb. 17 Pkt. 6) fest anziehen, damit die
Wuchtwelle und der Arm des Tasters auf den glei-
chen Ebene sind (siehe Abb. 18).
3
2. Dann auch noch sicherstellen, dass der Auflage-
stift des Tasters im Mittelpunkt von der Spindel
(Abb. 18 Pkt. 1) aufliegt.
Abb. 18
1297-M008-4_B
Seite 16 von 68
Abb. 17
1
6
2
5
1
D
5
4
