Arbeitsfläche; Beleuchtung; Montage Der Maschine; Verankerungssystem - Butler Librak380 Betriebsanleitung

1297-M003-3_B
D
Seite 11 von 67
LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS
8.1 Arbeitsfläche

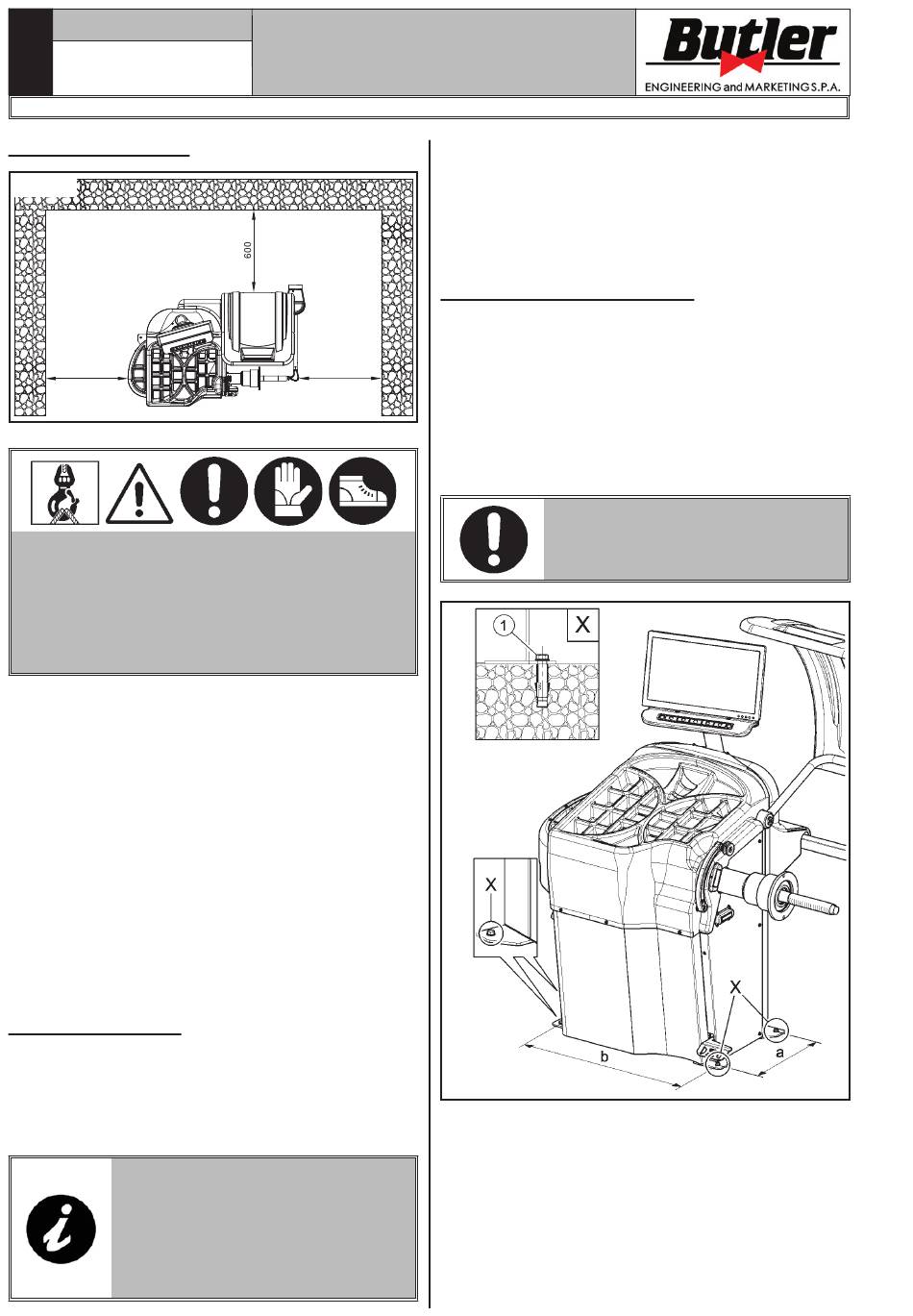

Abb. 3
600
DIE VORRICHTUNG AN EINEM TROCKENEN
UND ÜBERDACHTEN, AUSREICHEND BE-
LEUCHTETEN UND MÖGLICHST GESCHLOS-
SENEN ODER ZUMINDEST DURCH EIN DACH
GESCHÜTZTEN ORT BENUTZEN, DER DEN
GELTENDEN NORMEN IN BEZUG AUF SICHER-
HEIT AM ARBEITSPLATZ ENTSPRICHT.
Die Installation der Maschine erfordert eine Fläche (wie in
Abb. 3). Maschine Aufstellung muss gemäß angegebenen
Proportionen erfolgen. Aus der Bedienungsposition ist
Bediener in Lage, gesamte Gerät und umgebende Zone
einzusehen. Er muss verhindern, dass sich in dieser Zone
nicht befugte Personen aufhalten oder Gegenstände befin-
den, die gegebenenfalls Gefahrenquellen darstellen können.
Maschine muss auf einer vorzugsweise zementierten oder
gefliesten ebenen Fläche montiert werden. Vermeiden Sie
nachgiebige oder nicht befestigte Boden.
Maschine Standfläche muss den während der Arbeit über-
trägten Belastungen standhalten.
Diese Ebene muss eine Tragkraft zumindest 500 kg/m²
aufweisen.
Die Tiefe des befestigten Bodens muss einen guten Halt der
Verankerungsdübel gewährleisten.
8.2

Beleuchtung

Die Maschine bedarf für die normalen Arbeitsvorgänge
keiner eigenen Beleuchtung. Sie muss jedoch an einem
ausreichend beleuchteten Ort benutzt werden.
Im geringe Beleuchtungsfall sind Lampen mit einer
Gesamtleistung von 800/1200 Watt zu verwenden.
WENN DER TASTERSTAB AUS
SEINEM SITZ GEZOGEN WIRD,
ERLEUCHTET LED-LICHT SICH
(WENN INSTALLIERT) (ABB. 1
PKT. 9) UND MACHT INNENSEITE
DES RADES, WO DER OPERATOR
ARBEITEN MUSS, HELLER.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
9.0
Nach dem Auspacken der verschiedenen Bauteile, ihre
Unversehrtheit und Abwesenheit eventueller Anomali-
en kontrollieren, dann unter Befolgung der folgenden
Anweisungen, und unter Beachtung der anliegenden
Abbildungen, die Montage vornehmen.
9.1
Die verpackte Maschine ist durch voreingestellter Löcher
am Rahmen an der Halterungspalette befestigte. Diese
Löcher dient auch, die Maschine auf der Bodenhöhe
600
durch Verankerungsdübel (Abb. 4 Pkt. 1) (ausgeschlos-
senen von Lieferung). Vor dem vollständigen Befestigen
kontrollieren Sie dass, die Verankerungspunkte auf die
gleiche Ebene stellen und korrekt die Befestigungsfläche
berühren. Anderenfalls unterbauen Sie zwischen der Ma-
schine und der unteren Fläche, wie auf Abb. 4 dargestellt.
a = 374
b = 686
• 4 Löcher mit Durchmesser von 10 mm auf der
Bodenhöhe an der Löcher auf dem Bodenrahmen
machen;
• die Dübel (ausgeschlossenen von Lieferung) in die
Löcher stecken ein;
• Maschine am Boden befestigen, mit 4 M8x80
mm Schrauben (ausgeschlossenen von Lieferung)
(Abb. 4 Pkt. 1) (oder mit 4 8x80 mm Stiftschrauben
(ausgeschlossenen von Lieferung)). Schrauben mit
einem Anziehdrehmoment 70 Nm ungefähr spannen.

MONTAGE DER MASCHINE

Verankerungssystem

IM FALL RÄDER, DIE MEHR ALS
30 KG WIEGEN, BENUTZT WER-
DEN, MUSS MAN MIT DÜBEL
ERDEN.
Abb. 4
