LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS
8
7 5

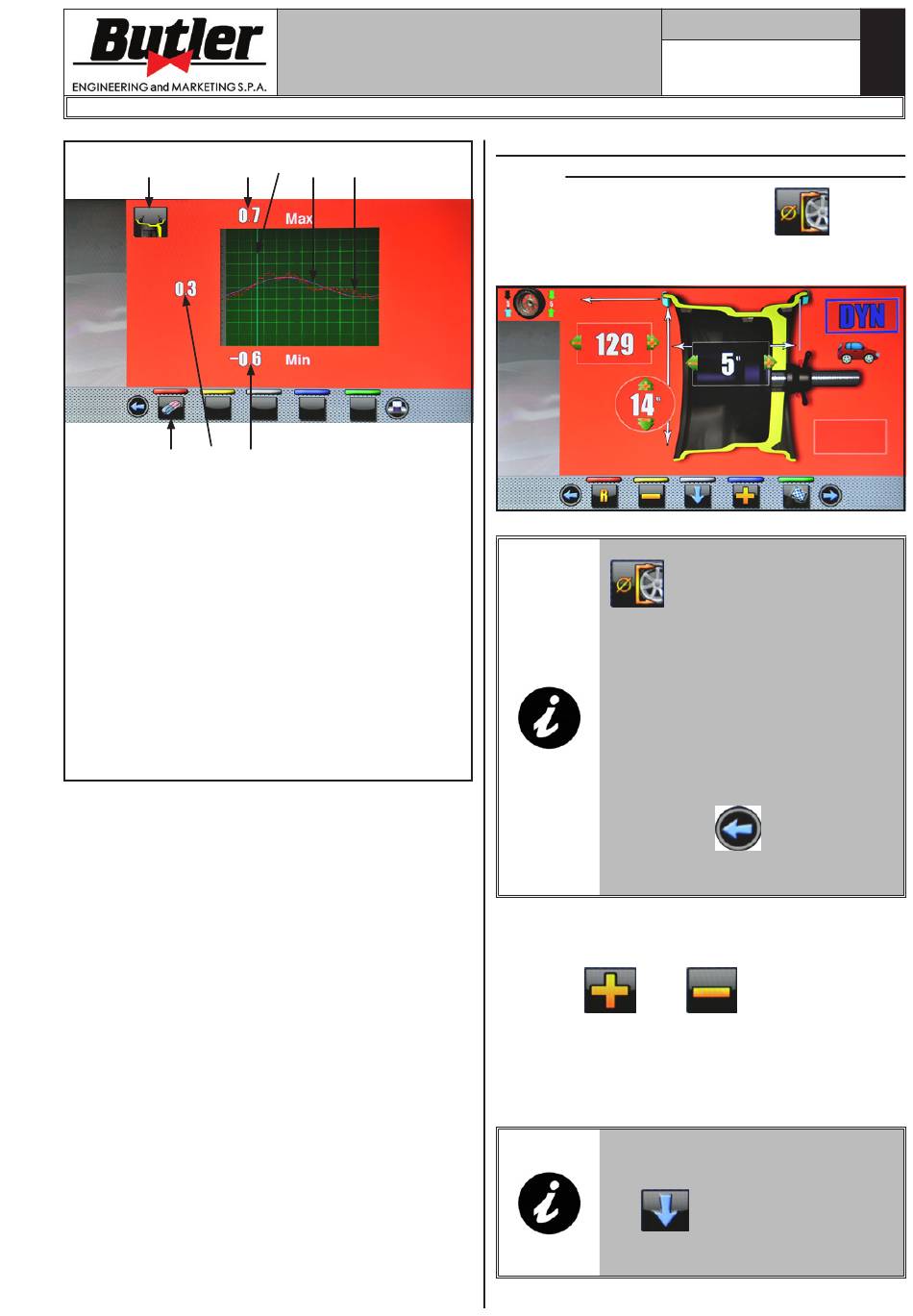

1 – Grundsinuslinie (fuchsien-farbig)
2 – Diagramm der erkannten Unrundheit (rot-
farbig)
3 – Schieber, der die aktuelle Position der Felge
("12 Uhr") (grün) zeigt
4 – Abgelesener Wert in mm der höchsten Gipfel
der Unvollkommenheit auf der Felge
5 – Wert in mm Unvollkommenheit der Felge in
der aktuellen Position
6 – Abgelesener Wert in mm der niedrigsten
Gipfel der Unvollkommenheit auf der Felge
7 – Diagramm Löschen-Taste
8 – Run-out-Modus durchgeführt; die Daten sind
sichtbar in dem Diagramm
Das rote Diagramm (Abb. 47 Pkt. 2) stellt genau die
geometrische Form der Felge dar. Je mehr die Felge
ist rund und linear, je mehr die Kurve ist flach; im
Gegensatz je mehr die Felge hat Mängel, je mehr das
Diagramm ist groß.
Sie können der Unrundheit im Diagramm durch
manuelles Drehen der Felge folgen; der grüne Cursor
(Abb. 47 Pkt. 3) zeigt die Position der Felge bei "12
Uhr" an.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 47
4 3 1 2
6
14.2.2 Einstellung der Programme durch
Bildschirm Erfassung des Messwerts
Von Seite "Home", drücken Sie Taste
Pkt. 1), um den folgende "Erfassung des Messwerts"
Bildschirm zu sehen:
DURCH DRÜCKEN DER TASTE
DIE IM ABS. 14.2.1 BESCHRIE-
BENE AUTOMATISCHE FUNK-
TIONEN FÜR DIE AUSWUCHT-
VERFAHRENSWAHL DES ARMS
D E S A B S TA N D - D U R C H M E S -
SER TASTERS DEAKTIVIERT.
UM DIE AUTOMATISCHE FUNK-
TIONEN VON AUSWUCHTPRO-
GRAMM-WAHL MIT TASTERARM
WIEDER ZU BENUTZEN, DRÜCKEN
SIE TASTE
"HOME" SEITE ZURÜCKZUKEHE-
REN.
Um die Ausgleichsprogramm auszuwählen, können
Sie in zwei Arten eingreifen:
- mit einem Programm markiert (blaue Farbe), durch
Drücken oder
Programm erscheint.
Mit Diesem Modus kann man nur die 11 Standard-
programme (DYN, ALU-S, ALU-S1, ALU-S2, STAT,
STAT-1, STAT-2, ALU-1, ALU-2, ALU-3, ALU-4)
wählen.
WENN DER NAME DES PRO -
GRAMMS NICHT MARKIERT IST
(BLAU), DRÜCKEN SIE DIE TAS-
TE
OBEN GENANNTE BEDINGUNG
ERREICHT IST.
1297-M003-3_B
Seite 28 von 67
(Abb. 37
(Abb. 37 Pkt. 1) WERDEN
, UM AUF DER
, bis das gewünschte
WIEDERHOLT, BIS DIE
