Montage Des Monitors - Butler Librak380 Betriebsanleitung

1297-M003-3_B
D
Seite 17 von 67
LIBRAK380 - LIBRAK380P - LIBRAK380S - LIBRAK380PS - LIBRAK380W - LIBRAK380PW - LIBRAK380WS - LIBRAK380PWS

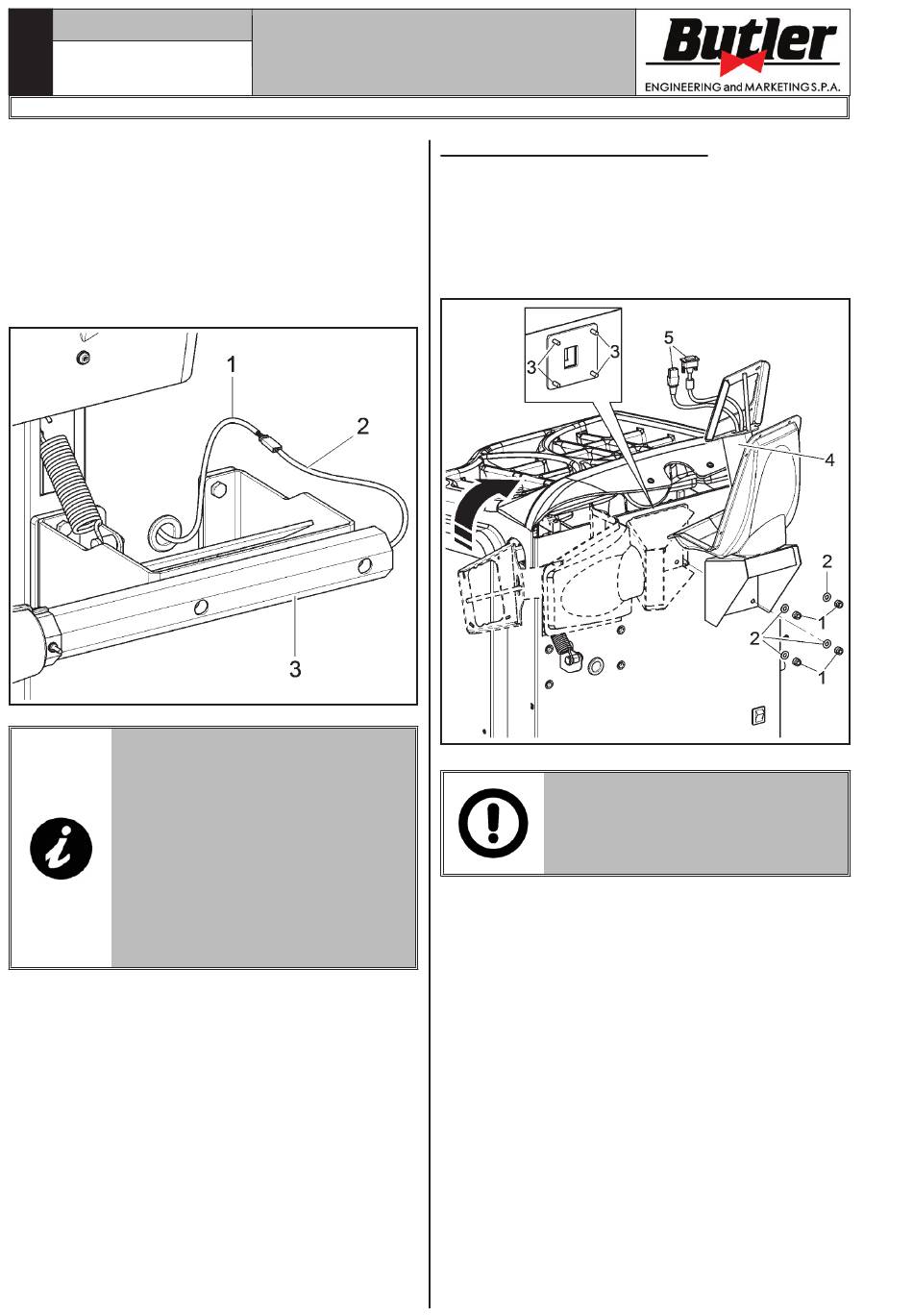

3. Den Verbinder (Abb. 19 Pkt. 1) des aus der Ma-
schine kommenden Kabels anschließen, auf Verbin-
der (Abb. 19 Pkt. 2) des aus dem Arm des Tasters
heraustretenden Kabels. Den verkabelten Teil mit
den Verbindern in den Innenbereich des Arms ein-
fügen (Abb. 19 Pkt. 3).
4. Die Verkabelung mit Kabelschellen befestigen.
5. Den Breitentaster befähigen, und die Kalibrierung
der Vorrichtung vornehmen.
WENN DAS GEHÄUSE DER AUS-
WUCHTMASCHINE NICHT MIT
DEN 4 GEWINDENIETEN AUSGE-
STATTET IST, ZUM BEFESTIGEN
DES TASTERS MAN MUSS DEN
BÜGEL BEFESTIGEN (Abb. 17
Pkt. 2), DAFÜR AUSSCHLIEßLICH
DIE SCHRAUBEN (# 272038) BE-
NUTZEN. DEN BÜGEL MIT DEN
MIT DER VORRICHTUNG GELIE-
FERTEN MUTTERN UND SCHEI-
BEN VON INNEN SPANNEN.
BEDIENUNGS- UND
WARTUNGSHANDBUCH

9.3.6 Montage des Monitors

1. Die Muttern (Abb. 20 Pkt. 1) und die Scheiben
(Abb. 20 Pkt. 2) von den Schrauben abschrauben
(Abb. 20 Pkt. 3). Das Stützschlauch (Abb. 20
Pkt. 4) um 90° gedreht montieren. Dann die
vorher gelockerten Muttern und Scheiben wieder
schrauben.
Abb. 19
2. Schließen Sie die Stecker an den Energiequellen
und Monitor-Signal. Verbinden Sie den Kabel mit
der Tastatur.
WÄHREND DIESES VERFAHRENS
ACHTEN SIE BESONDERS AUF
DIE NETZ/SIGNALKABELN DES
MONITORS (ABB. 20 PKT. 5) UM
ES NICHT ZU SCHADEN.
Abb. 20
