MONTAGEANLEITUNG
5

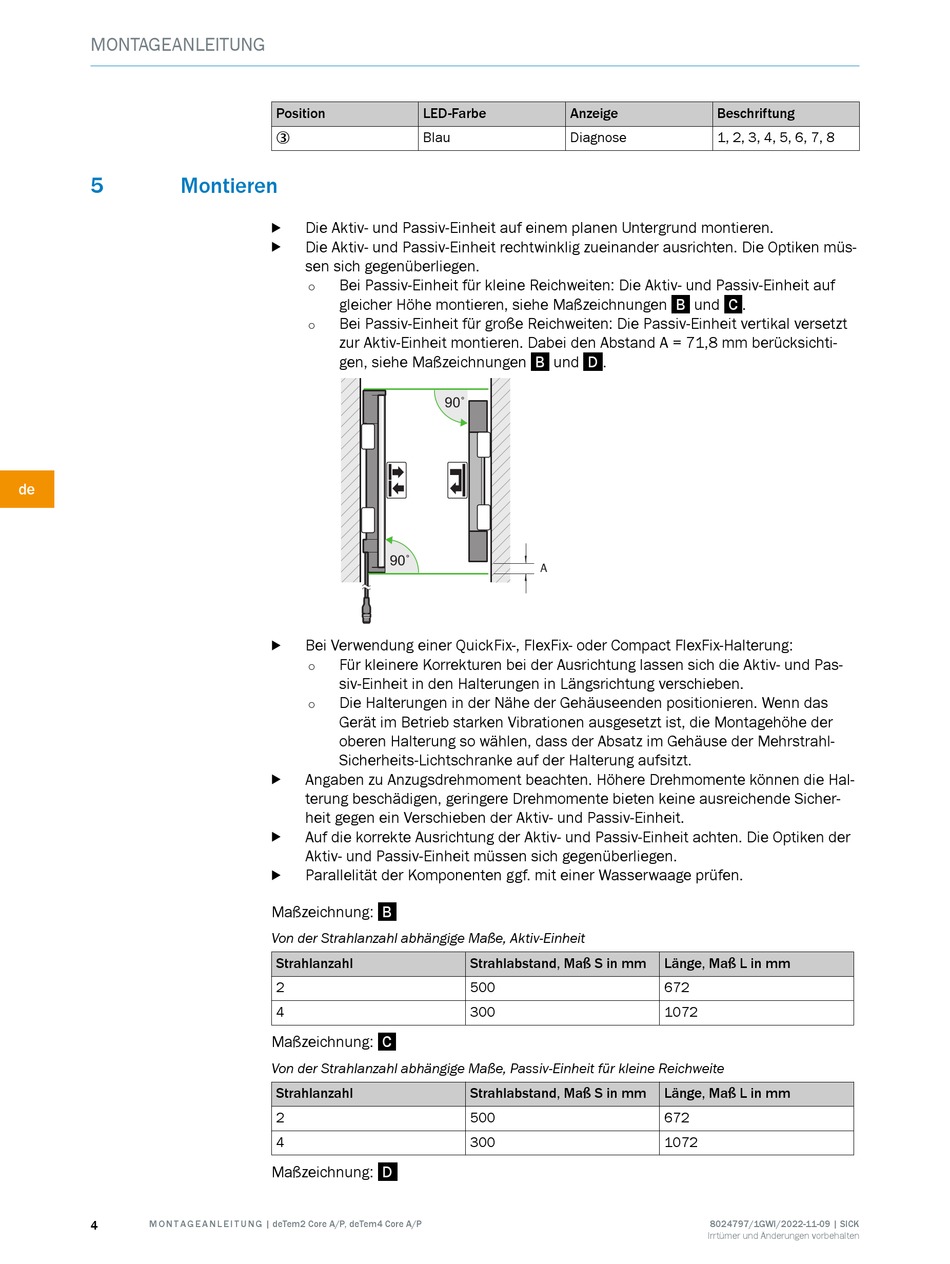

Montieren

de
4 M O N T A G E A N L E I T U N G | deTem2 Core A/P, deTem4 Core A/P
Position LED-Farbe
Blau
3
Die Aktiv- und Passiv-Einheit auf einem planen Untergrund montieren.
b
Die Aktiv- und Passiv-Einheit rechtwinklig zueinander ausrichten. Die Optiken müs‐
b
sen sich gegenüberliegen.
Bei Passiv-Einheit für kleine Reichweiten: Die Aktiv- und Passiv-Einheit auf
°
gleicher Höhe montieren, siehe Maßzeichnungen
Bei Passiv-Einheit für große Reichweiten: Die Passiv-Einheit vertikal versetzt
°
zur Aktiv-Einheit montieren. Dabei den Abstand A = 71,8 mm berücksichti‐
gen, siehe Maßzeichnungen
90˚
90˚
Bei Verwendung einer QuickFix-, FlexFix- oder Compact FlexFix-Halterung:
b
Für kleinere Korrekturen bei der Ausrichtung lassen sich die Aktiv- und Pas‐
°
siv-Einheit in den Halterungen in Längsrichtung verschieben.
Die Halterungen in der Nähe der Gehäuseenden positionieren. Wenn das
°
Gerät im Betrieb starken Vibrationen ausgesetzt ist, die Montagehöhe der
oberen Halterung so wählen, dass der Absatz im Gehäuse der Mehrstrahl-
Sicherheits-Lichtschranke auf der Halterung aufsitzt.
Angaben zu Anzugsdrehmoment beachten. Höhere Drehmomente können die Hal‐
b
terung beschädigen, geringere Drehmomente bieten keine ausreichende Sicher‐
heit gegen ein Verschieben der Aktiv- und Passiv-Einheit.
Auf die korrekte Ausrichtung der Aktiv- und Passiv-Einheit achten. Die Optiken der
b
Aktiv- und Passiv-Einheit müssen sich gegenüberliegen.
Parallelität der Komponenten ggf. mit einer Wasserwaage prüfen.
b
Maßzeichnung: B
Von der Strahlanzahl abhängige Maße, Aktiv-Einheit
Strahlanzahl
2
4
Maßzeichnung: C
Von der Strahlanzahl abhängige Maße, Passiv-Einheit für kleine Reichweite
Strahlanzahl
2
4
Maßzeichnung: D
Anzeige
Diagnose
B und D .
A
Strahlabstand, Maß S in mm
500
300
Strahlabstand, Maß S in mm
500
300
Beschriftung
1, 2, 3, 4, 5, 6, 7, 8
B und C .
Länge, Maß L in mm
672
1072
Länge, Maß L in mm
672
1072
