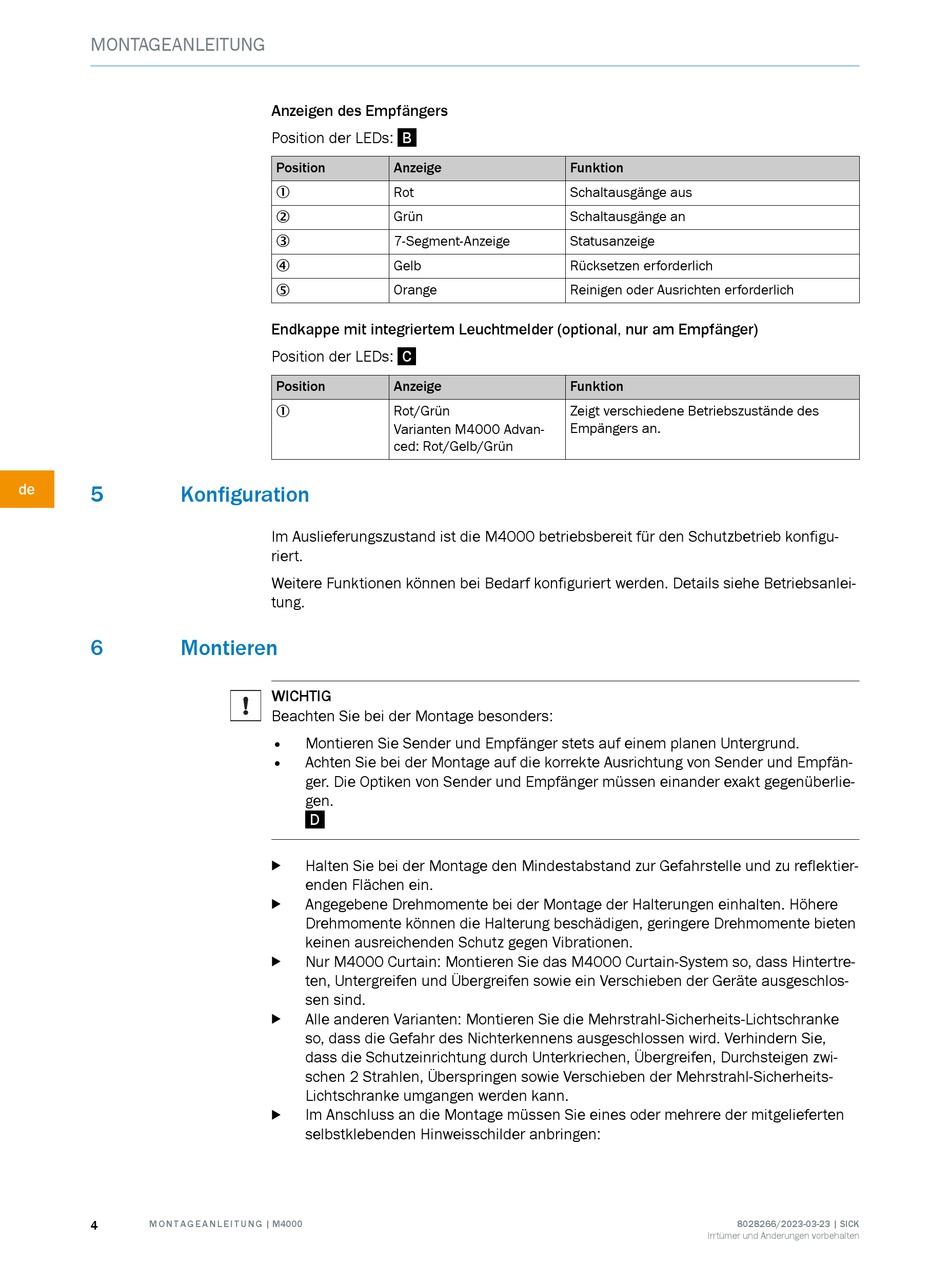

MONTAGEANLEITUNG
de
5

Konfiguration

6

Montieren

4 M O N T A G E A N L E I T U N G | M4000
Anzeigen des Empfängers
Position der LEDs: B
Position Anzeige
Rot
1
Grün
2
7-Segment-Anzeige
3
Gelb
4
Orange
5
Endkappe mit integriertem Leuchtmelder (optional, nur am Empfänger)
Position der LEDs: C
Position Anzeige
Rot/Grün
1
Varianten M4000 Advan‐
ced: Rot/Gelb/Grün
Im Auslieferungszustand ist die M4000 betriebsbereit für den Schutzbetrieb konfigu‐
riert.
Weitere Funktionen können bei Bedarf konfiguriert werden. Details siehe Betriebsanlei‐
tung.
WICHTIG
Beachten Sie bei der Montage besonders:
• Montieren Sie Sender und Empfänger stets auf einem planen Untergrund.
• Achten Sie bei der Montage auf die korrekte Ausrichtung von Sender und Empfän‐
ger. Die Optiken von Sender und Empfänger müssen einander exakt gegenüberlie‐
gen.
D
Halten Sie bei der Montage den Mindestabstand zur Gefahrstelle und zu reflektier‐
b
enden Flächen ein.
Angegebene Drehmomente bei der Montage der Halterungen einhalten. Höhere
b
Drehmomente können die Halterung beschädigen, geringere Drehmomente bieten
keinen ausreichenden Schutz gegen Vibrationen.
Nur M4000 Curtain: Montieren Sie das M4000 Curtain-System so, dass Hintertre‐
b
ten, Untergreifen und Übergreifen sowie ein Verschieben der Geräte ausgeschlos‐
sen sind.
Alle anderen Varianten: Montieren Sie die Mehrstrahl-Sicherheits-Lichtschranke
b
so, dass die Gefahr des Nichterkennens ausgeschlossen wird. Verhindern Sie,
dass die Schutzeinrichtung durch Unterkriechen, Übergreifen, Durchsteigen zwi‐
schen 2 Strahlen, Überspringen sowie Verschieben der Mehrstrahl-Sicherheits-
Lichtschranke umgangen werden kann.
Im Anschluss an die Montage müssen Sie eines oder mehrere der mitgelieferten
b
selbstklebenden Hinweisschilder anbringen:
Funktion
Schaltausgänge aus
Schaltausgänge an
Statusanzeige
Rücksetzen erforderlich
Reinigen oder Ausrichten erforderlich
Funktion
Zeigt verschiedene Betriebszustände des
Empängers an.
