5
MONTAGE
5.3.2

Die optionale Leitungsverschraubung montieren

32 B E T R I E B S A N L E I T U N G | deTec4 Core Ex
1

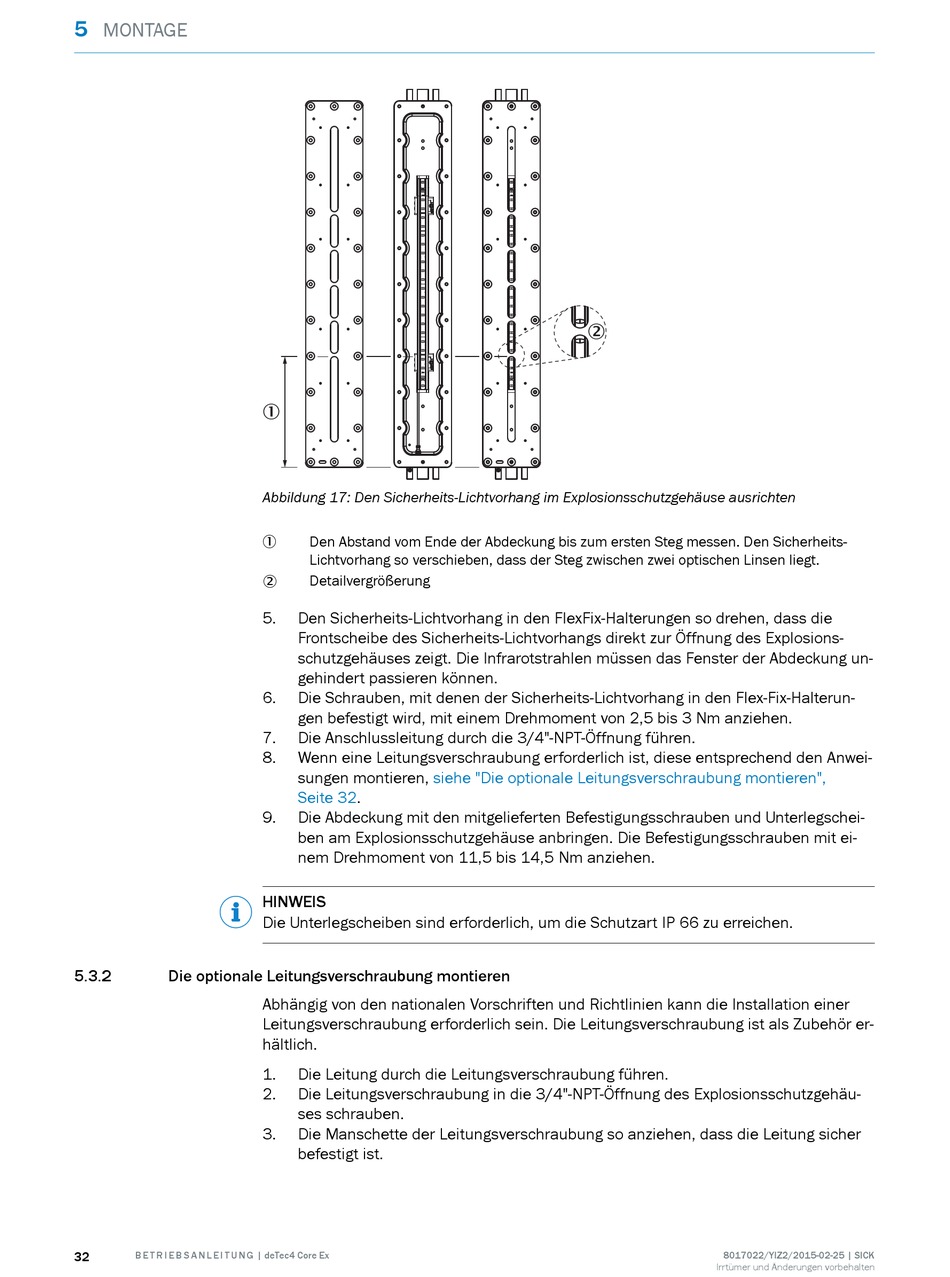

Abbildung 17: Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse ausrichten
Den Abstand vom Ende der Abdeckung bis zum ersten Steg messen. Den Sicherheits-
1
Lichtvorhang so verschieben, dass der Steg zwischen zwei optischen Linsen liegt.
Detailvergrößerung
2
5. Den Sicherheits-Lichtvorhang in den FlexFix-Halterungen so drehen, dass die
Frontscheibe des Sicherheits-Lichtvorhangs direkt zur Öffnung des Explosions‐
schutzgehäuses zeigt. Die Infrarotstrahlen müssen das Fenster der Abdeckung un‐
gehindert passieren können.
6. Die Schrauben, mit denen der Sicherheits-Lichtvorhang in den Flex-Fix-Halterun‐
gen befestigt wird, mit einem Drehmoment von 2,5 bis 3 Nm anziehen.
7. Die Anschlussleitung durch die 3/4"-NPT-Öffnung führen.
8. Wenn eine Leitungsverschraubung erforderlich ist, diese entsprechend den Anwei‐
sungen montieren, siehe "Die optionale Leitungsverschraubung montieren",
Seite 32.
9. Die Abdeckung mit den mitgelieferten Befestigungsschrauben und Unterlegschei‐
ben am Explosionsschutzgehäuse anbringen. Die Befestigungsschrauben mit ei‐
nem Drehmoment von 11,5 bis 14,5 Nm anziehen.
HINWEIS
Die Unterlegscheiben sind erforderlich, um die Schutzart IP 66 zu erreichen.
Abhängig von den nationalen Vorschriften und Richtlinien kann die Installation einer
Leitungsverschraubung erforderlich sein. Die Leitungsverschraubung ist als Zubehör er‐
hältlich.
1. Die Leitung durch die Leitungsverschraubung führen.
2. Die Leitungsverschraubung in die 3/4"-NPT-Öffnung des Explosionsschutzgehäu‐
ses schrauben.
3. Die Manschette der Leitungsverschraubung so anziehen, dass die Leitung sicher
befestigt ist.
2
