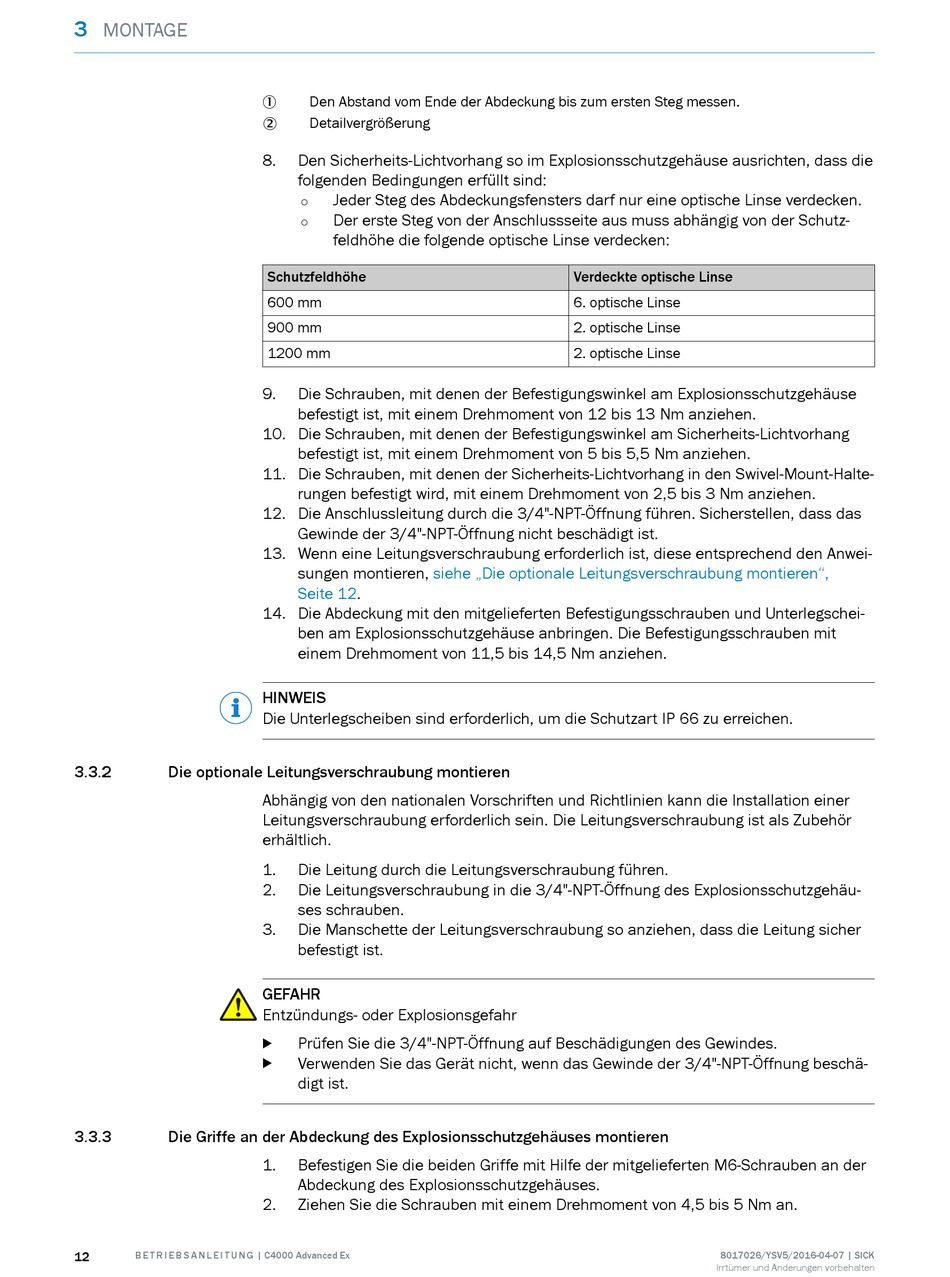

3
MONTAGE
3.3.2
Die optionale Leitungsverschraubung montieren
3.3.3
Die Griffe an der Abdeckung des Explosionsschutzgehäuses montieren
12
B E T R I E B S A N L E I T U N G | C4000 Advanced Ex
Den Abstand vom Ende der Abdeckung bis zum ersten Steg messen.
Detailvergrößerung
8.
Den Sicherheits-Lichtvorhang so im Explosionsschutzgehäuse ausrichten, dass die
folgenden Bedingungen erfüllt sind:
Jeder Steg des Abdeckungsfensters darf nur eine optische Linse verdecken.
°
Der erste Steg von der Anschlussseite aus muss abhängig von der Schutz‐
°
feldhöhe die folgende optische Linse verdecken:
Schutzfeldhöhe
600 mm
900 mm
1200 mm
9.
Die Schrauben, mit denen der Befestigungswinkel am Explosionsschutzgehäuse
befestigt ist, mit einem Drehmoment von 12 bis 13 Nm anziehen.
10. Die Schrauben, mit denen der Befestigungswinkel am Sicherheits-Lichtvorhang
befestigt ist, mit einem Drehmoment von 5 bis 5,5 Nm anziehen.
11. Die Schrauben, mit denen der Sicherheits-Lichtvorhang in den Swivel-Mount-Halte‐
rungen befestigt wird, mit einem Drehmoment von 2,5 bis 3 Nm anziehen.
12. Die Anschlussleitung durch die 3/4"-NPT-Öffnung führen. Sicherstellen, dass das
Gewinde der 3/4"-NPT-Öffnung nicht beschädigt ist.
13. Wenn eine Leitungsverschraubung erforderlich ist, diese entsprechend den Anwei‐
sungen montieren,
siehe „Die optionale Leitungsverschraubung montieren",
Seite
12.
14. Die Abdeckung mit den mitgelieferten Befestigungsschrauben und Unterlegschei‐
ben am Explosionsschutzgehäuse anbringen. Die Befestigungsschrauben mit
einem Drehmoment von 11,5 bis 14,5 Nm anziehen.
HINWEIS
Die Unterlegscheiben sind erforderlich, um die Schutzart IP 66 zu erreichen.
Abhängig von den nationalen Vorschriften und Richtlinien kann die Installation einer
Leitungsverschraubung erforderlich sein. Die Leitungsverschraubung ist als Zubehör
erhältlich.
1.
Die Leitung durch die Leitungsverschraubung führen.
2.
Die Leitungsverschraubung in die 3/4"-NPT-Öffnung des Explosionsschutzgehäu‐
ses schrauben.
3.
Die Manschette der Leitungsverschraubung so anziehen, dass die Leitung sicher
befestigt ist.
GEFAHR
Entzündungs- oder Explosionsgefahr
Prüfen Sie die 3/4"-NPT-Öffnung auf Beschädigungen des Gewindes.
b
Verwenden Sie das Gerät nicht, wenn das Gewinde der 3/4"-NPT-Öffnung beschä‐
b
digt ist.
1.
Befestigen Sie die beiden Griffe mit Hilfe der mitgelieferten M6-Schrauben an der
Abdeckung des Explosionsschutzgehäuses.
2.
Ziehen Sie die Schrauben mit einem Drehmoment von 4,5 bis 5 Nm an.
Verdeckte optische Linse
6. optische Linse
2. optische Linse
2. optische Linse
8017026/YSV5/2016-04-07 | SICK
Irrtümer und Änderungen vorbehalten
