Funktionsausgänge
12.4. Einstellungen für Analogbetrieb
LokSound V4.0 LokSound micro V4.0
LokSound V4.0 M4
Mit Hilfe der beiden CVs 13 und 14 kann bestimmt werden, wel-
che der Funktionstasten im Analogbetrieb geschaltet werden.
Man kann damit das Drücken einer F-Taste quasi „Simulieren".
Ab Werk sind die CVs so voreingestellt, dass die Fahrtrichtungsab-
hängige Beleuchtung (mit F0 geschaltet!) sowie F1 (ab Werk auf
AUX1 gemapped) eingeschaltet ist.
Analog Function Control 1
CV # F1 F2
13 1 2
Analog Function Control 2
CV # F0 F9
14 1 2
12.5. LGB®-Kettensteuerung
LokSound V4.0 LokSound micro V4.0
LokSound V4.0 M4
Für den Betrieb an LGB®-Zentralen bzw. mit der ROCO® Lokmaus
I kann auf Impulskettensteuerung umgeschaltet werden. Dazu
müssen Sie in CV49 das Bit 5 setzen. Darauf hin zählt der Decoder
in Zukunft die Anzahl der F1-Tastendrücke, um die entsprechende
Funktion auszulösen. Somit können durch Takten mit der F1-Taste
alle Funktionstasten erreicht werden.
72
LokSound XL V4.0
LokSound L V4.0
F3 F4 F5 F6
4 8 16 32
F10 F11 F12 F13 F15
4 8 16 32
LokSound XL V4.0
LokSound L V4.0

12.6. Schweizer Lichtwechsel

LokSound V4.0
LokSound V4.0 M4
Mit Hilfe des ESU Mappings lassen sich viele Möglichkeiten rea-
lisieren. Ein gutes Beispiel dafür ist der Schweizer Lichtwechsel.
Dazu wird ein dritter Lampenstromkreis benötigt, der die Lampe
links unten des Dreilichtspitzensignals immer dann eingeschaltet,
wenn auch das Licht eingeschaltet ist. Dieser dritte Stromkreis soll
unabhängig von der Fahrtrichtung geschaltet werden.

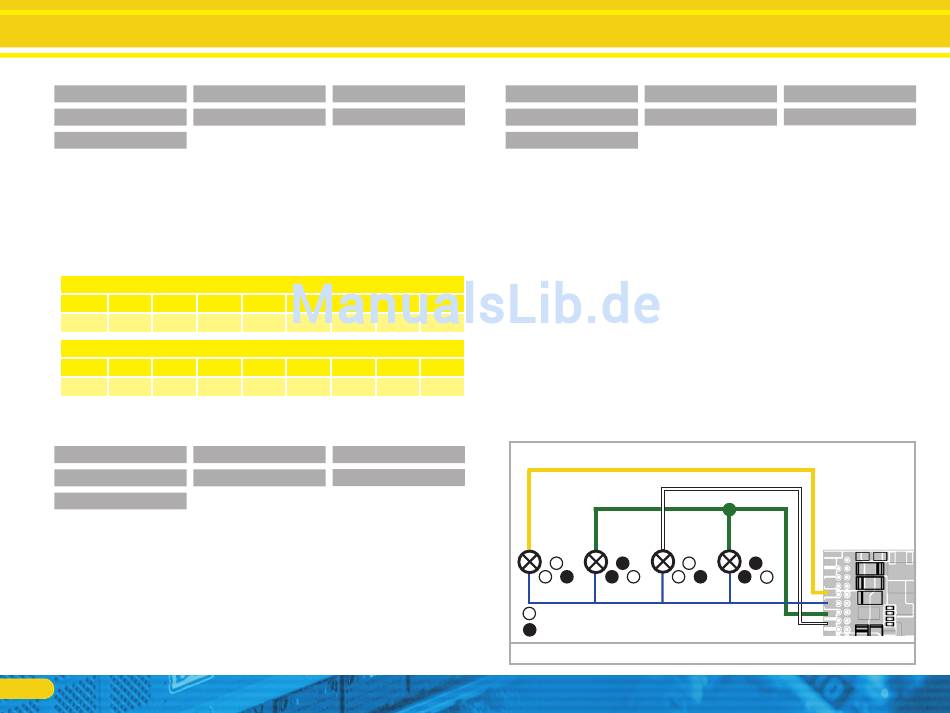

Abbildung 37 zeigt eine mögliche Verkabelung dieser Anordnung,
wobei der Ausgang AUX1 (grünes Kabel) für den dritten Strom-
kreis verwendet wird. Es muss nun "nur" noch dem Decoder mit-
F7 F8
geteilt werden, dass dieser Stromkreis immer dann Eingeschaltet
64 128
werden soll, wenn die Lichttaste betätigt wird.
Dazu werden in die Variable CV 330 der Wert 5 sowie in CV 346
der Wert 6 eingetragen. (Nicht vergessen: Zuerst Index-Register
F15
CV 31 auf Wert 16 und CV 32 auf Wert 2 setzen!). Das wars.
64 128
Lampen hinten
gelb
= Licht An
= Licht aus
Lampen vorne
weiß
grün
Abbildung 37: Schweizer Lichtwechsel
LokSound XL V4.0
LokSound L V4.0
