Decodereinbau
Allerdings sind diese sehr unempfindlich und benötigen daher
stärkere Magnete um auszulösen. Zudem muss die Einbaulage des
Reedkontakts beachtet werden.
Rev 41 (2012) Rev 40

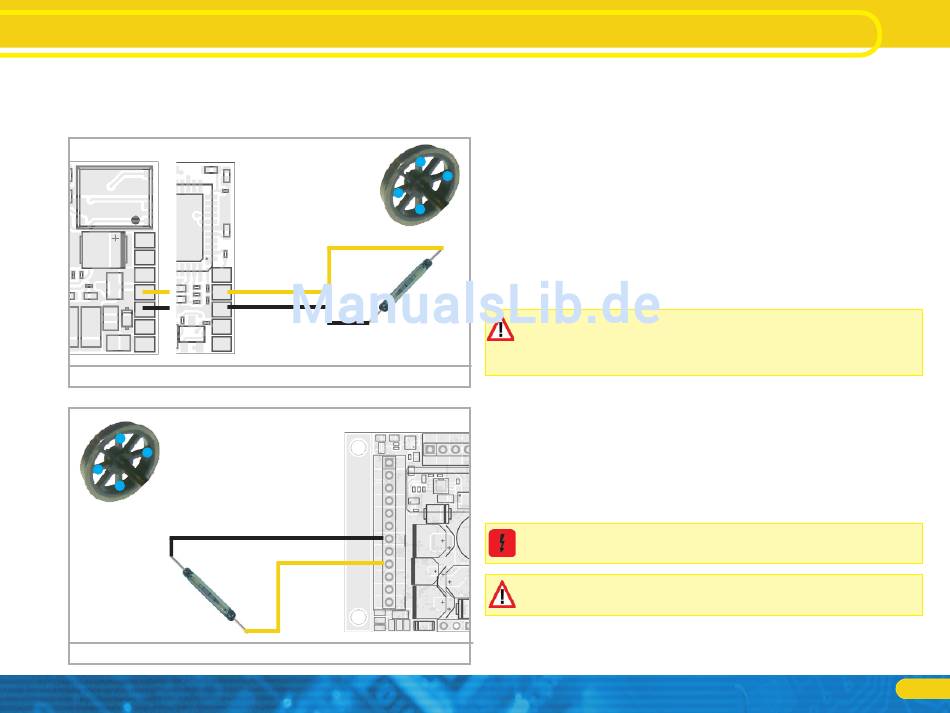

Abbildung 25: Verkabelung Reedkontakt an LokSound
4x
Miniatur-
magnet
Reedkontakt
Abbildung 26: Verkabelung Reedkontakt an LokSound XL
4x
Miniatur-
magnet
Reedkontakt
Eingang
Masse
Masse
Eingang
6.10.7.3. Zusätzliche Sensoreingänge
Der LokSound (X)L V4.0 besitzt zwei zusätzliche Sensoreingänge
SENSOR1 und SENSOR2 (vgl. Abb. 7 bzw. Abb. 11) die für das
Auslösen von Geräuschen benutzt werden können. Reedkontakte
oder HALL-Sensoren sind möglich. Der Anschluss erfolgt wie in
6.10.7.1. bzw. 6.10.7.2. dargestellt.
6.11. Anschluss von Stützkondensatoren
Auf vielen älteren Anlagen ist die Stromaufnahme der Loks nicht
optimal. Es kann daher beim langsamen Überfahren von Weichen-
straßen zu unerwünschten Aussetzern oder Rucklern der Lok kom-
men. Die kann durch den Einsatz von Pufferkondensatoren (ab
100 uF / 25V sind Ergebnisse zu beobachten) verhindert werden.
Auf Wunsch können Sie diese an die LokSound V4.0, LokSound
V4.0 M4 oder LokSound micro V4.0 Decoder anschließen.
Das Löten direkt am Decoder erfordert Erfahrung und gute Löt-
ausrüstung. Schäden, die durch Kurzschlüsse beim Löten entste-
hen, fallen nicht unter die Gewährleistung. Überlegen Sie sich
daher genau, ob Sie den Kondensator wirklich brauchen.

6.11.1. LokSound H0, LokSound micro Decoder

Sie können einen Elektrolytkondensator nach Abbildung 14, obere
Hälfte verwenden.
Das Laden des Kondensators erfolgt hier über einen Widerstand
(100 Ohm), damit nicht beim Einschalten des Digitalsystems der
summierte Kondensator-Ladestrom als Kurzschluss betrachtet
wird. Die Diode sorgt dafür, dass die Energie des Kondensators im
Bedarfsfall trotzdem komplett zur Verfügung steht.
Sie können den LokSound Decoder dann nicht mehr auf Wech-
selspannungsanlagen einsetzen. Zerstörungsgefahr!
Der Kondensator muss vor dem Programmieren mit dem ESU
LokProgrammer unbedingt entfernt / abgeschaltet werden!
