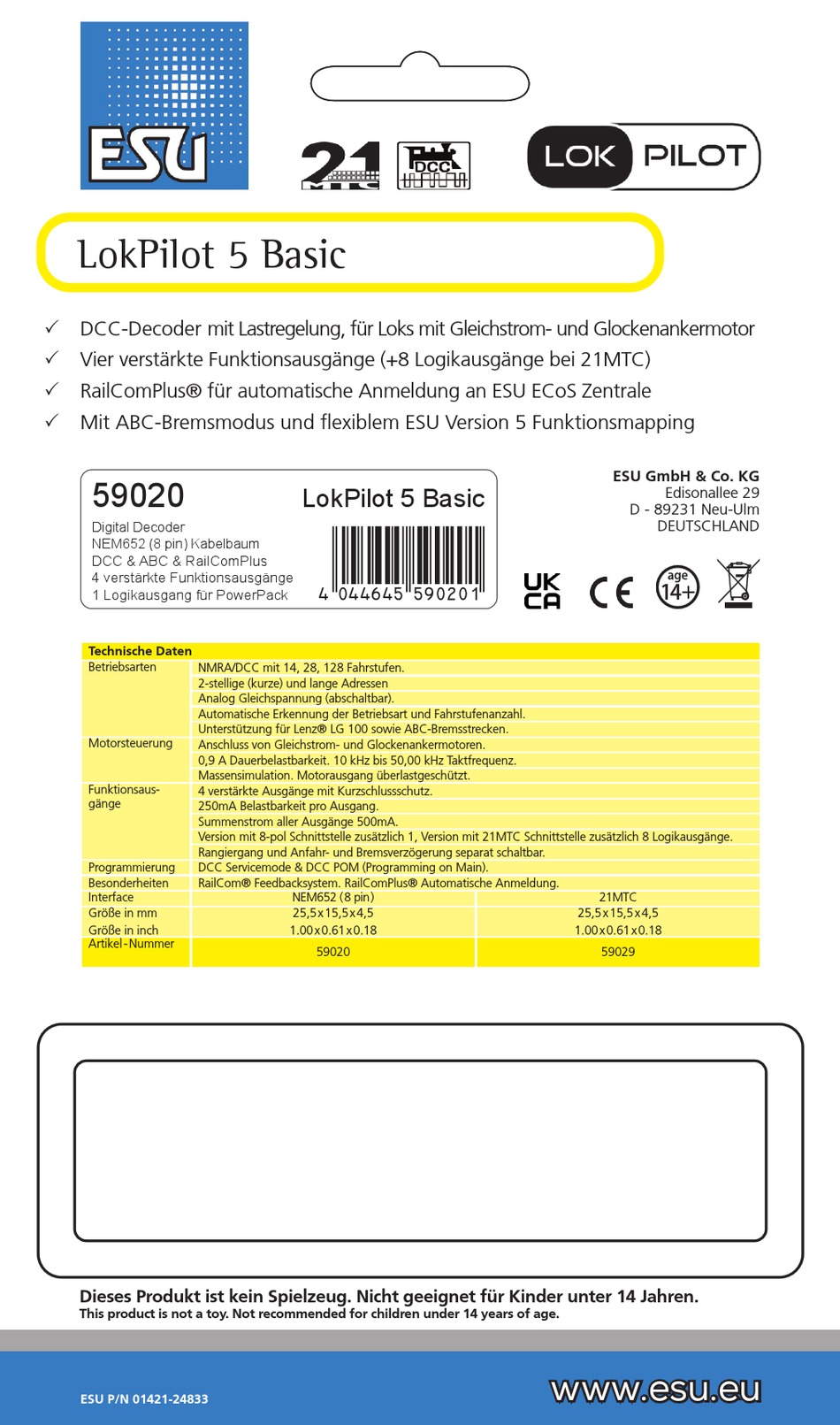

Esu LokPilot 5 Basic Kurzanleitung

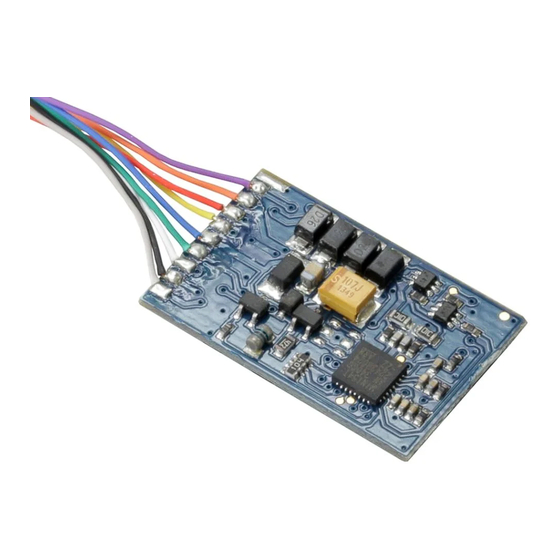

LokPilot 5 Basic
P DCC-Decoder mit Lastregelung, für Loks mit Gleichstrom- und Glockenankermotor
P Vier verstärkte Funktionsausgänge (+8 Logikausgänge bei 21MTC)
P RailComPlus® für automatische Anmeldung an ESU ECoS Zentrale
P Mit ABC-Bremsmodus und flexiblem ESU Version 5 Funktionsmapping
59020
Digital Decoder
NEM652 (8 pin) Kabelbaum
DCC & ABC & RailComPlus
4 verstärkte Funktionsausgänge
1 Logikausgang für PowerPack
Technische Daten
Betriebsarten
NMRA/DCC mit 14, 28, 128 Fahrstufen.
2-stellige (kurze) und lange Adressen
Analog Gleichspannung (abschaltbar).
Automatische Erkennung der Betriebsart und Fahrstufenanzahl.
Unterstützung für Lenz® LG 100 sowie ABC-Bremsstrecken.
Motorsteuerung
Anschluss von Gleichstrom- und Glockenankermotoren.
0,9 A Dauerbelastbarkeit. 10 kHz bis 50,00 kHz Taktfrequenz.
Massensimulation. Motorausgang überlastgeschützt.
Funktionsaus-
4 verstärkte Ausgänge mit Kurzschlussschutz.
gänge
250mA Belastbarkeit pro Ausgang.
Summenstrom aller Ausgänge 500mA.
Version mit 8-pol Schnittstelle zusätzlich 1, Version mit 21MTC Schnittstelle zusätzlich 8 Logikausgänge.
Rangiergang und Anfahr- und Bremsverzögerung separat schaltbar.
Programmierung DCC Servicemode & DCC POM (Programming on Main).
Besonderheiten RailCom® Feedbacksystem. RailComPlus® Automatische Anmeldung.
Interface
Größe in mm
Größe in inch
Artikel - Nummer
Dieses Produkt ist kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren.
This product is not a toy. Not recommended for children under 14 years of age.
ESU P/N 01421-24833
LokPilot 5 Basic
4AOEGOP*fjacab+
NEM652 ( 8 pin )
25,5 x 15,5 x 4,5
1.00 x 0.61 x 0.18
59020
ESU GmbH & Co. KG
Edisonallee 29
D - 89231 Neu-Ulm
DEUTSCHLAND
21MTC
25,5 x 15,5 x 4,5
1.00 x 0.61 x 0.18
59029
