Decodereinbau
zu 2x 6 Watt sind möglich.
• Bei Überlastung schaltet die Endstufe automatisch ab bzw. der
Sound wird verzerrt
• Beide Lautsprecherausgänge geben identische Sounddaten aus.
6.9.3. Ext. Lautstärkeregler
Für jeden Lautsprecherausgang kann am LokSound XL V4.0 opti-
onal ein Lautstärkeregler angeschlossen werden. Verwenden Sie
Potentiometer mit 100kOhm Impedanz und > 0.1W Leistung, (z.B.
Piher PT 10 LV) . der LokSound L V4.0 erlaubt 1 Potentiometer, hier
allerdings mit 10 kOhm Impedanz (vgl. Abb 11).
Achten Sie auf möglichst kurze Leitungsführung zwischen Deco-
der und Einstellregler, um Störgeräusche zu vermeiden.

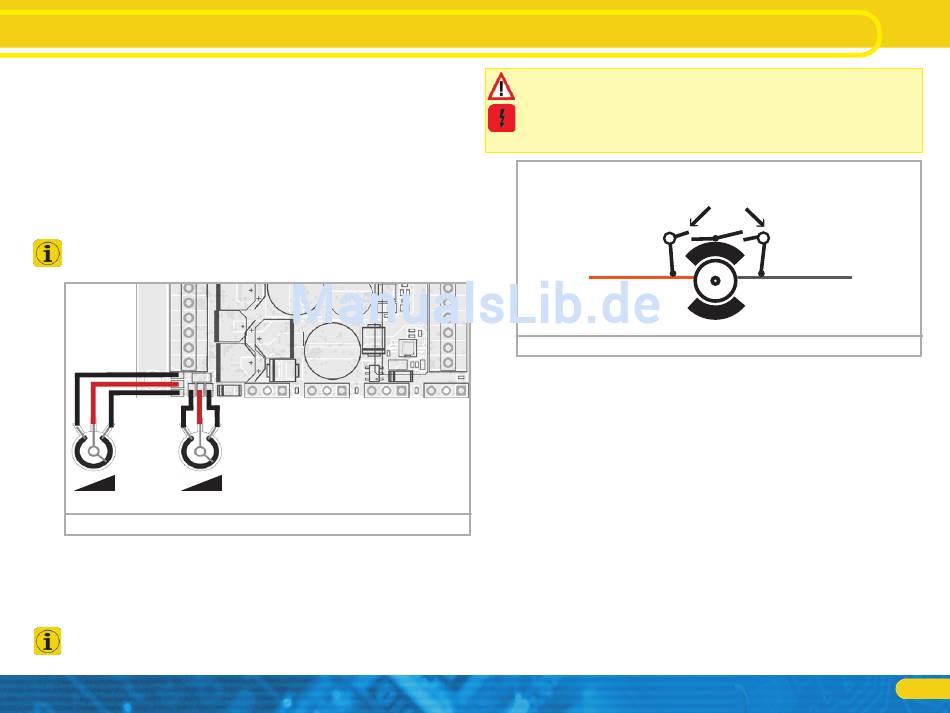

Lautspr. 1 Lautspr. 2
Abbildung 14:

6.10. Anschluss von Zusatzfunktionen

Sie können an die Funktionsausgänge beliebige Verbraucher wie
Glühbirnchen, Leuchtdioden, Raucherzeuger oder ähnliches an-
schließen, sofern deren maximale Stromaufnahme geringer als die
zulässige Belastbarkeit des Funktionsausgangs ist.
Der zulässige Maximalstrom der Funktionsausgänge ist für jeden
Decoder in den Technischen Daten Kapitel 20 zu finden.
2x Potentiometer 100kOhm logarithmisch
Ext. Lautstärkeregler
Achten Sie darauf, dass der maximal zulässige Strom auf keinen
Fall überschritten wird und vermeiden Sie Kurzschlüsse zwi-
schen den Ausgängen: Die Ausgänge des LokSound sind zwar
geschützt, wenn jedoch eine externe Spannung an den Ausgän-
gen anliegt, können diese dennoch zerstört werden.
Entstörkondensatoren abtrennen!
orange
Abbildung 15: 5-poliger Märklin® Hochleistungsmotor
6.10.1. Überlastschutz der Funktionsausgänge (Lichtblinken)
Die Funktionsausgänge des LokSound Decoders sind elektronisch
gegen Überlastung und Kurzschluss geschützt. Der Decoder
prüft hierzu stets den derzeitigen Gesamt-Ausgangsstrom aller
Funktionsausgänge. Ist dieser zu hoch, so werden alle Ausgänge
gemeinsam ausgeschaltet. Nach kurzer Zeit (ca. 1 Sekunde) ver-
sucht der Decoder dann die Ausgänge wieder einzuschalten. Ist
der Strom – etwa durch Kurzschluss – immer noch zu hoch, so
beginnt das Spiel von neuem.
Beim Einsatz von Glühbirnchen ist eine Besonderheit zu beachten:
Im Moment des Einschaltens benötigen diese sehr viel Strom („Kalt-
strom"), der nach kurzer Zeit deutlich zurückgeht. Insbesondere
beim Einsatz von 12V Birnchen kann es daher vorkommen, dass
beim Einschalten der Beleuchtung diese kurz „zuckt" und dann
die Ausgänge vom Decoder abgeschaltet werden. Im 1-Sekunden-
Takt werden dann die Lichter kurz ein- und wieder ausgeschaltet.
Dies liegt an einem zu hohen Einschaltstrom der Birnchen, den der
Decoder nicht von einer Überlastung unterscheiden kann. Daher
ist es wichtig nur passende Glühbirnchen zu verwenden.
grau
