Decodereinbau
Digitalschnittstelle nach NEM651 geliefert (vgl. Abb. 2). Der Ein-
bau in Loks mit passender Schnittstelle ist besonders einfach:
• Nehmen Sie das Fahrzeuggehäuse ab.
• Ziehen Sie den in der Lok befindlichen Schnittstellenstecker ab.
• Stecken Sie den Schnittstellenstecker nun so ein, dass sich Stift 1
des Steckers (dies ist die Seite des Decodersteckers mit dem oran-
gen Kabel) an der meist mit einem *, +, • oder 1 markierten Seite
der Schnittstelle befindet. Achten Sie darauf, dass sich beim Ein-
stecken keines der Beinchen verkantet oder verbiegt.
Radsensor 1 22 Gleis rechts
n.c. 2 21 Gleis links
n.c. 3 20 GND
AUX4 4 19 Motor rechts
ZBCLK 5 18 Motor links
ZBDTA 6 17 n.c.
Licht hinten 7 16 U+ (+ Pol)
Licht vorne 8 15 AUX1
Lautspr. #1 9 14 AUX2
Lautspr. #2 10 13 AUX3
Indexpin 11 12 VCC
Mögliche Steckrichtungen:
Lokplatine
(Seitenansicht)
Lokplatine
(Seitenansicht)

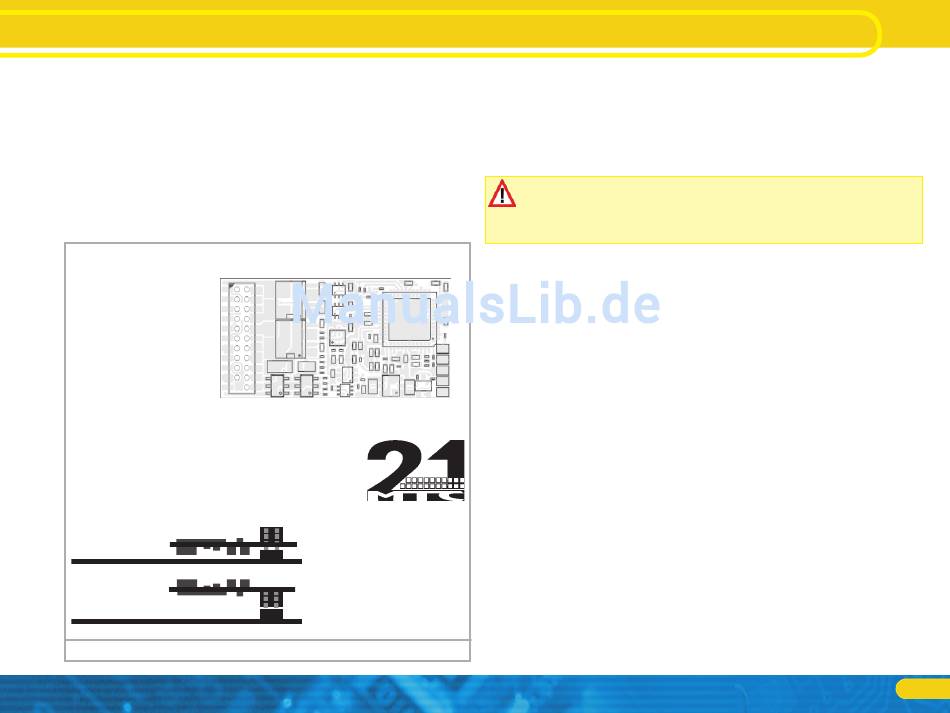

Abbildung 3: LokSound V4.0 - 21MTC
54499 LokSound V4.0
Einstecken des Decoders mit
Stecker nach oben
(z.B. Liliput®, ESU, HAG®, Märklin®)
Einstecken des Decoders mit
Stecker nach unten
(z.B. Brawa®)

6.5. Loks mit 21MTC Schnittstelle

Einige LokSound Decoder sind in einer Variante für die 21MTC
Schnittstelle erhältlich (vgl. Abb. 3). Der Einbau in Loks mit die-
ser Schnittstelle gestaltet sich besonders einfach, da der Decoder
durch die besondere Gestaltung der Steckverbinder zugleich auch
mechanisch befestigt wird.
Bitte überprüfen Sie, ob die Impedanz des eingebauten Laut-
sprechers wirklich 4 bzw. 8 Ohm aufweist! Einige Lokomotiven
haben Lautsprecher mit 100 Ohm verbaut, da diese ursprüng-
lich für einen LokSound V3.5 Decoder entworfen wurden.
• Nehmen Sie das Fahrzeuggehäuse ab. Beachten Sie unbedingt die
Anleitung der Lok!
• Ziehen Sie den in der Lok befindlichen Schnittstellenstecker ab.
Bewahren Sie den Stecker sorgfältig auf.
• Suchen Sie nach dem fehlenden Stift der Stiftleiste auf der Lok-
platine. Der fehlende Stift dient zur Kodierung. Merken Sie sich
dessen Position.
• Der Decoder kann auf zwei Arten eingesteckt werden: Entweder
werden die Stifte durch den Decoder durchgesteckt, die Buchse
des Decoders bleibt nach dem Stecken also sichtbar (Einbaulage
oben). Oder aber der Decoder wird so gesteckt, dass die Stifte
direkt in der Buchse landen. Nach dem Stecken ist die Buchse
hier nicht mehr sichtbar (Einbaulage unten). Diese Einbauart ist in
Brawa®-Loks zu finden.
• Welches die richtige Einbaulage ist, hängt von der Lok ab. Ent-
scheidend ist die Position des Kodierstifts der Stiftleiste auf der
Lokplatine.
• Stecken Sie nun den Decoder so ein, dass die Kodierung der Lok-
schnittstelle mit dem Decoder übereinstimmt.
• Üben Sie beim Stecken nicht zu viel Kraft aus! Der Decoder muss
ohne viel Kraftaufwand leicht steckbar sein.
• Überprüfen Sie, ob der Decoder wirklich korrekt sitzt.
15
