Decodereinbau
braun=Schiene links
weiß=Schiene rechts
gelb=Motor +
grün=
Motor -
Abbildung 8:

6.8.2.2. Anschluss an LGB Decoderschnittstelle

Modernere LGB® Loks verfügen über eine Digitalschnittstelle und
sind für den Einbau von Digitalkomponenten vorbereitet.
braun/gelb=U+
grün=GND
5 1
2
6
Abbildung 9: LGB Decoderschnittstelle
LGB-Getriebe
rot=Licht vorne
blau=Licht hinten
orange=AUX1
6.8.2.3. Anschluss an Aristocraft® Schnittstelle
Viele Loks von Aristocraft® verfügen über eine durch diese Her-
steller „genormte" Digitalschnittstelle und sind für den Einbau von
Digitalkomponenten vorbereitet.

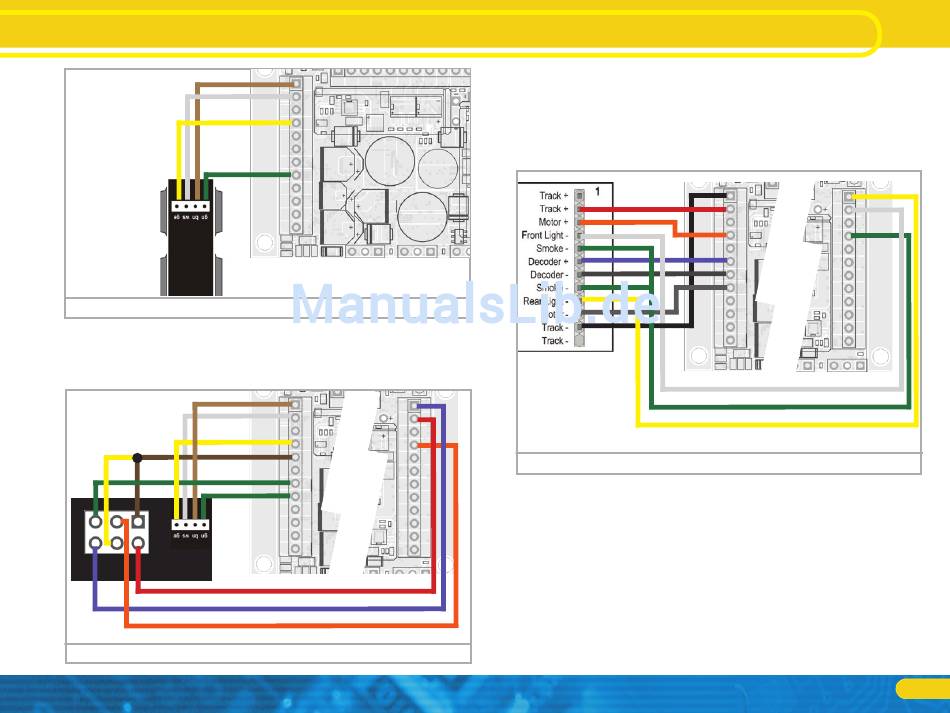

Der Anschluss erfolgt wie in Abb. 10 gezeigt:
Abbildung 10: Aristocraft Schnittstelle

6.8.2.4. Stiftleistendecoder

LokSoundXL V4.0 Decoder werden auch in einer Version mit Stift-
leisten geliefert. Diese sind für Loks der Marken Kiss® und KM-1®
gedacht, passen aber auch in einige Märklin® Spur 1 Loks. Der
LokSound XL V4.0 Decoder kann die dort werkseitig verbauten
LokSound XL V3.5 Decoder direkt ersetzen. Auch die Ansteuerung
der dort vorhandenen Raucheinheiten ist möglich. Passend vor-
konfigurierte Projektdateien werden wir auf unserer Homepage
veröffentlichen.
