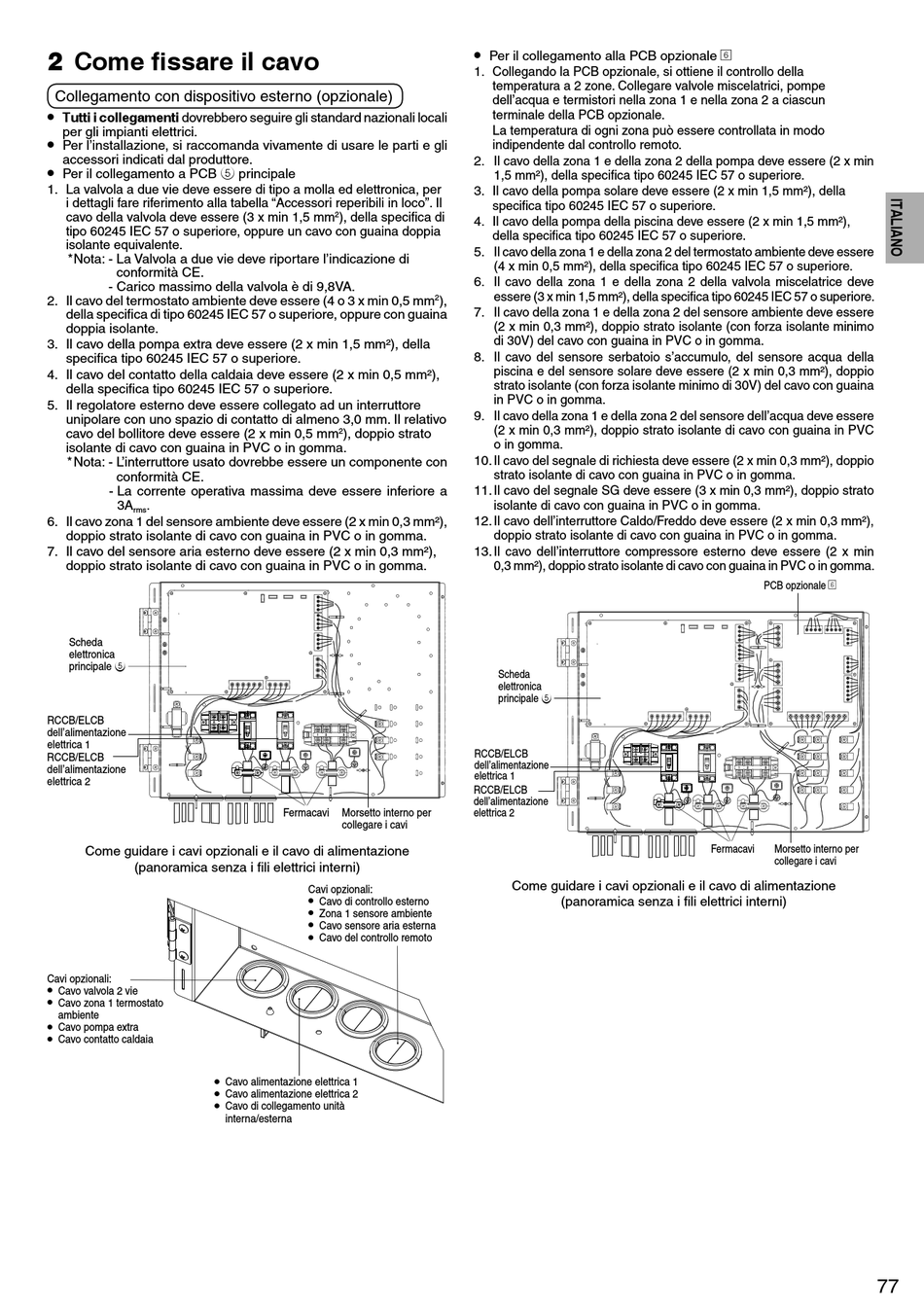

2 Come fi ssare il cavo
Collegamento con dispositivo esterno (opzionale)
Tutti i collegamenti dovrebbero seguire gli standard nazionali locali
•
per gli impianti elettrici.
•
Per l'installazione, si raccomanda vivamente di usare le parti e gli
accessori indicati dal produttore.
• Per il collegamento a PCB 5 principale
1. La valvola a due vie deve essere di tipo a molla ed elettronica, per
i dettagli fare riferimento alla tabella "Accessori reperibili in loco". Il
cavo della valvola deve essere (3 x min 1,5 mm
tipo 60245 IEC 57 o superiore, oppure un cavo con guaina doppia
isolante equivalente.
* Nota: - La Valvola a due vie deve riportare l'indicazione di
conformità CE.
- Carico massimo della valvola è di 9,8VA.
2. Il cavo del termostato ambiente deve essere (4 o 3 x min 0,5 mm
della specifi ca di tipo 60245 IEC 57 o superiore, oppure con guaina
doppia isolante.
3. Il cavo della pompa extra deve essere (2 x min 1,5 mm²), della
specifi ca tipo 60245 IEC 57 o superiore.
4. Il cavo del contatto della caldaia deve essere (2 x min 0,5 mm²),
della specifi ca tipo 60245 IEC 57 o superiore.
5. Il regolatore esterno deve essere collegato ad un interruttore
unipolare con uno spazio di contatto di almeno 3,0 mm. Il relativo
cavo del bollitore deve essere (2 x min 0,5 mm
isolante di cavo con guaina in PVC o in gomma.
* Nota: - L'interruttore usato dovrebbe essere un componente con
conformità CE.
- La corrente operativa massima deve essere inferiore a
3A .
rms
6. Il cavo zona 1 del sensore ambiente deve essere (2 x min 0,3 mm²),
doppio strato isolante di cavo con guaina in PVC o in gomma.
7. Il cavo del sensore aria esterno deve essere (2 x min 0,3 mm²),
doppio strato isolante di cavo con guaina in PVC o in gomma.
Scheda
elettronica
principale 5
RCCB/ELCB
dell'alimentazione
elettrica 1
RCCB/ELCB
dell'alimentazione
elettrica 2
Come guidare i cavi opzionali e il cavo di alimentazione
(panoramica senza i fi li elettrici interni)
Cavi opzionali:
•
Cavo valvola 2 vie
•
Cavo zona 1 termostato
ambiente
•
Cavo pompa extra
•
Cavo contatto caldaia
•
•
•
2 ), della specifi ca di
2 ), doppio strato
Fermacavi Morsetto interno per
collegare i cavi
Cavi opzionali:
•
Cavo di controllo esterno
•
Zona 1 sensore ambiente
•
Cavo sensore aria esterna
•
Cavo del controllo remoto
Cavo alimentazione elettrica 1
Cavo alimentazione elettrica 2
Cavo di collegamento unità
interna/esterna
•
Per il collegamento alla PCB opzionale 6
1. Collegando la PCB opzionale, si ottiene il controllo della
temperatura a 2 zone. Collegare valvole miscelatrici, pompe
dell'acqua e termistori nella zona 1 e nella zona 2 a ciascun
terminale della PCB opzionale.
La temperatura di ogni zona può essere controllata in modo
indipendente dal controllo remoto.
2. Il cavo della zona 1 e della zona 2 della pompa deve essere (2 x min
1,5 mm²), della specifi ca tipo 60245 IEC 57 o superiore.
3. Il cavo della pompa solare deve essere (2 x min 1,5 mm²), della
specifi ca tipo 60245 IEC 57 o superiore.
4. Il cavo della pompa della piscina deve essere (2 x min 1,5 mm²),
della specifi ca tipo 60245 IEC 57 o superiore.
5. Il cavo della zona 1 e della zona 2 del termostato ambiente deve essere
(4 x min 0,5 mm²), della specifi ca tipo 60245 IEC 57 o superiore.
6. Il cavo della zona 1 e della zona 2 della valvola miscelatrice deve
essere (3 x min 1,5 mm²), della specifi ca tipo 60245 IEC 57 o superiore.
2
),
7. Il cavo della zona 1 e della zona 2 del sensore ambiente deve essere
(2 x min 0,3 mm²), doppio strato isolante (con forza isolante minimo
di 30V) del cavo con guaina in PVC o in gomma.
8. Il cavo del sensore serbatoio s'accumulo, del sensore acqua della
piscina e del sensore solare deve essere (2 x min 0,3 mm²), doppio
strato isolante (con forza isolante minimo di 30V) del cavo con guaina
in PVC o in gomma.
9. Il cavo della zona 1 e della zona 2 del sensore dell'acqua deve essere
(2 x min 0,3 mm²), doppio strato isolante di cavo con guaina in PVC
o in gomma.
10. Il cavo del segnale di richiesta deve essere (2 x min 0,3 mm²), doppio
strato isolante di cavo con guaina in PVC o in gomma.
11. Il cavo del segnale SG deve essere (3 x min 0,3 mm²), doppio strato
isolante di cavo con guaina in PVC o in gomma.
12. Il cavo dell'interruttore Caldo/Freddo deve essere (2 x min 0,3 mm²),
doppio strato isolante di cavo con guaina in PVC o in gomma.
13. Il cavo dell'interruttore compressore esterno deve essere (2 x min
0,3 mm²), doppio strato isolante di cavo con guaina in PVC o in gomma.
Scheda
elettronica
principale 5
RCCB/ELCB
dell'alimentazione
elettrica 1
RCCB/ELCB
dell'alimentazione
elettrica 2
Come guidare i cavi opzionali e il cavo di alimentazione
(panoramica senza i fi li elettrici interni)
PCB opzionale 6
Fermacavi Morsetto interno per
collegare i cavi
77
