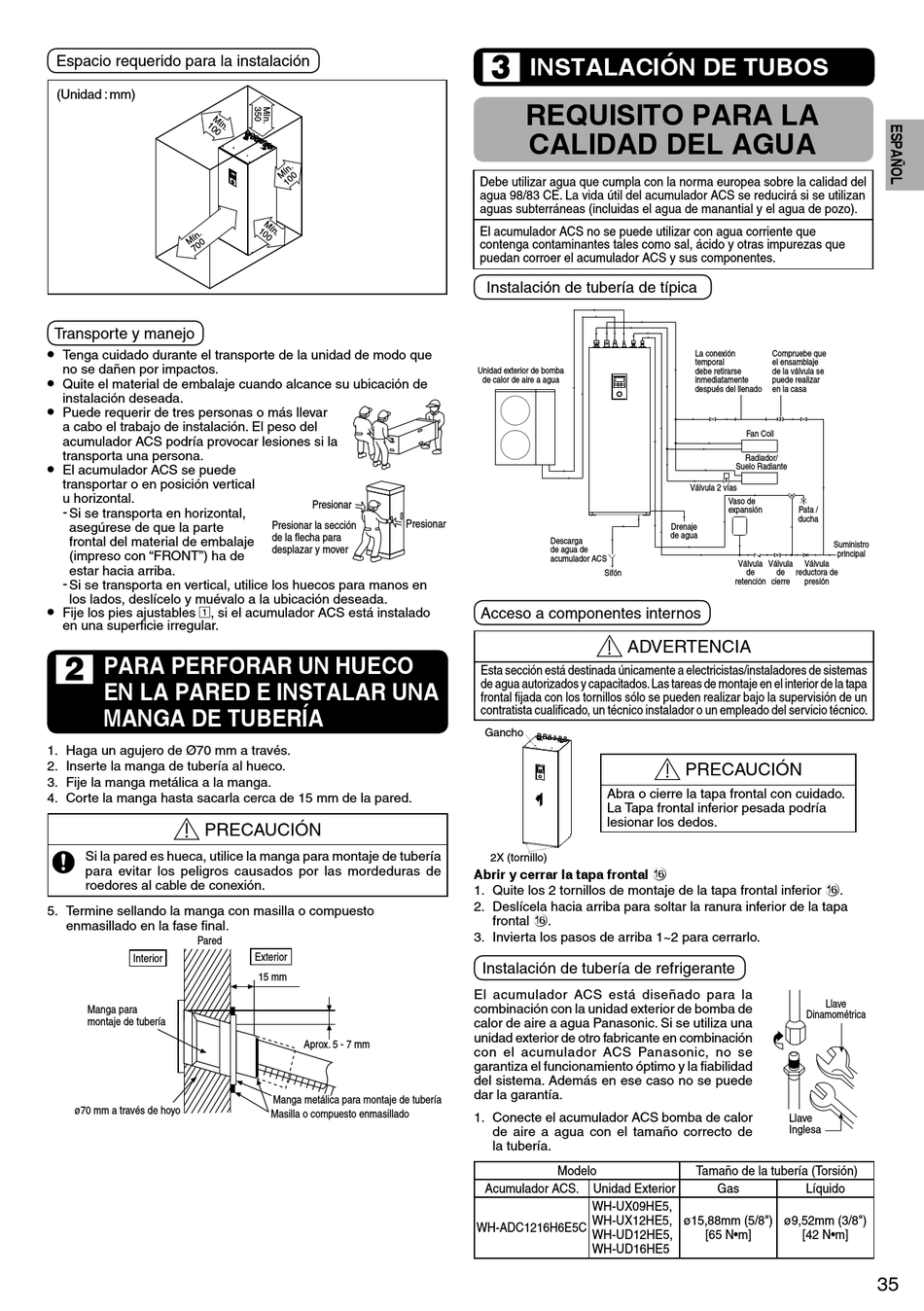

Espacio requerido para la instalación
(Unidad : mm)
Transporte y manejo
•
Tenga cuidado durante el transporte de la unidad de modo que
no se dañen por impactos.
•
Quite el material de embalaje cuando alcance su ubicación de
instalación deseada.
•
Puede requerir de tres personas o más llevar
a cabo el trabajo de instalación. El peso del
acumulador ACS podría provocar lesiones si la
transporta una persona.
•
El acumulador ACS se puede
transportar o en posición vertical
u horizontal.
- Si se transporta en horizontal,
asegúrese de que la parte
frontal del material de embalaje
(impreso con "FRONT") ha de
estar hacia arriba.
- Si se transporta en vertical, utilice los huecos para manos en
los lados, deslícelo y muévalo a la ubicación deseada.
•
Fije los pies ajustables 1 , si el acumulador ACS está instalado
en una superfi cie irregular.
PARA PERFORAR UN HUECO
2
EN LA PARED E INSTALAR UNA
MANGA DE TUBERÍA
1. Haga un agujero de Ø70 mm a través.
2. Inserte la manga de tubería al hueco.
3. Fije la manga metálica a la manga.
4. Corte la manga hasta sacarla cerca de 15 mm de la pared.
PRECAUCIÓN
Si la pared es hueca, utilice la manga para montaje de tubería
para evitar los peligros causados por las mordeduras de
roedores al cable de conexión.
5. Termine sellando la manga con masilla o compuesto
enmasillado en la fase fi nal.
Pared
Interior
Manga para
montaje de tubería
ø70 mm a través de hoyo
Presionar
Presionar
Presionar la sección
de la fl echa para
desplazar y mover
Exterior
15 mm
Aprox. 5 - 7 mm
Manga metálica para montaje de tubería
Masilla o compuesto enmasillado
INSTALACIÓN DE TUBOS
3
REQUISITO PARA LA
CALIDAD DEL AGUA
Debe utilizar agua que cumpla con la norma europea sobre la calidad del
agua 98/83 CE. La vida útil del acumulador ACS se reducirá si se utilizan
aguas subterráneas (incluidas el agua de manantial y el agua de pozo).
El acumulador ACS no se puede utilizar con agua corriente que
contenga contaminantes tales como sal, ácido y otras impurezas que
puedan corroer el acumulador ACS y sus componentes.
Instalación de tubería de típica
Unidad exterior de bomba
de calor de aire a agua
Descarga
de agua de
acumulador ACS
Sifón
Acceso a componentes internos
ADVERTENCIA
Esta sección está destinada únicamente a electricistas/instaladores de sistemas
de agua autorizados y capacitados. Las tareas de montaje en el interior de la tapa
frontal fi jada con los tornillos sólo se pueden realizar bajo la supervisión de un
contratista cualifi cado, un técnico instalador o un empleado del servicio técnico.
Gancho
Abra o cierre la tapa frontal con cuidado.
La Tapa frontal inferior pesada podría
lesionar los dedos.
2X (tornillo)
Abrir y cerrar la tapa frontal f
1. Quite los 2 tornillos de montaje de la tapa frontal inferior f.
2. Deslícela hacia arriba para soltar la ranura inferior de la tapa
frontal f.
3. Invierta los pasos de arriba 1~2 para cerrarlo.
Instalación de tubería de refrigerante
El acumulador ACS está diseñado para la
combinación con la unidad exterior de bomba de
calor de aire a agua Panasonic. Si se utiliza una
unidad exterior de otro fabricante en combinación
con el acumulador ACS Panasonic, no se
garantiza el funcionamiento óptimo y la fi abilidad
del sistema. Además en ese caso no se puede
dar la garantía.
1. Conecte el acumulador ACS bomba de calor
de aire a agua con el tamaño correcto de
la tubería.
Modelo
Acumulador ACS. Unidad Exterior
WH-UX09HE5,
WH-UX12HE5,
WH-ADC1216H6E5C
WH-UD12HE5,
WH-UD16HE5
La conexión Compruebe que
temporal el ensamblaje
debe retirarse de la válvula se
inmediatamente puede realizar
después del llenado en la casa
Fan Coil
Radiador/
Suelo Radiante
Válvula 2 vías
Vaso de
expansión Pata /
ducha
Drenaje
de agua
Suministro
principal
Válvula Válvula Válvula
de de reductora de
retención cierre presión
PRECAUCIÓN
Llave
Dinamométrica
Llave
Inglesa
Tamaño de la tubería (Torsión)
Gas Líquido
ø15,88mm (5/8") ø9,52mm (3/8")
[65 N•m] [42 N•m]
35
