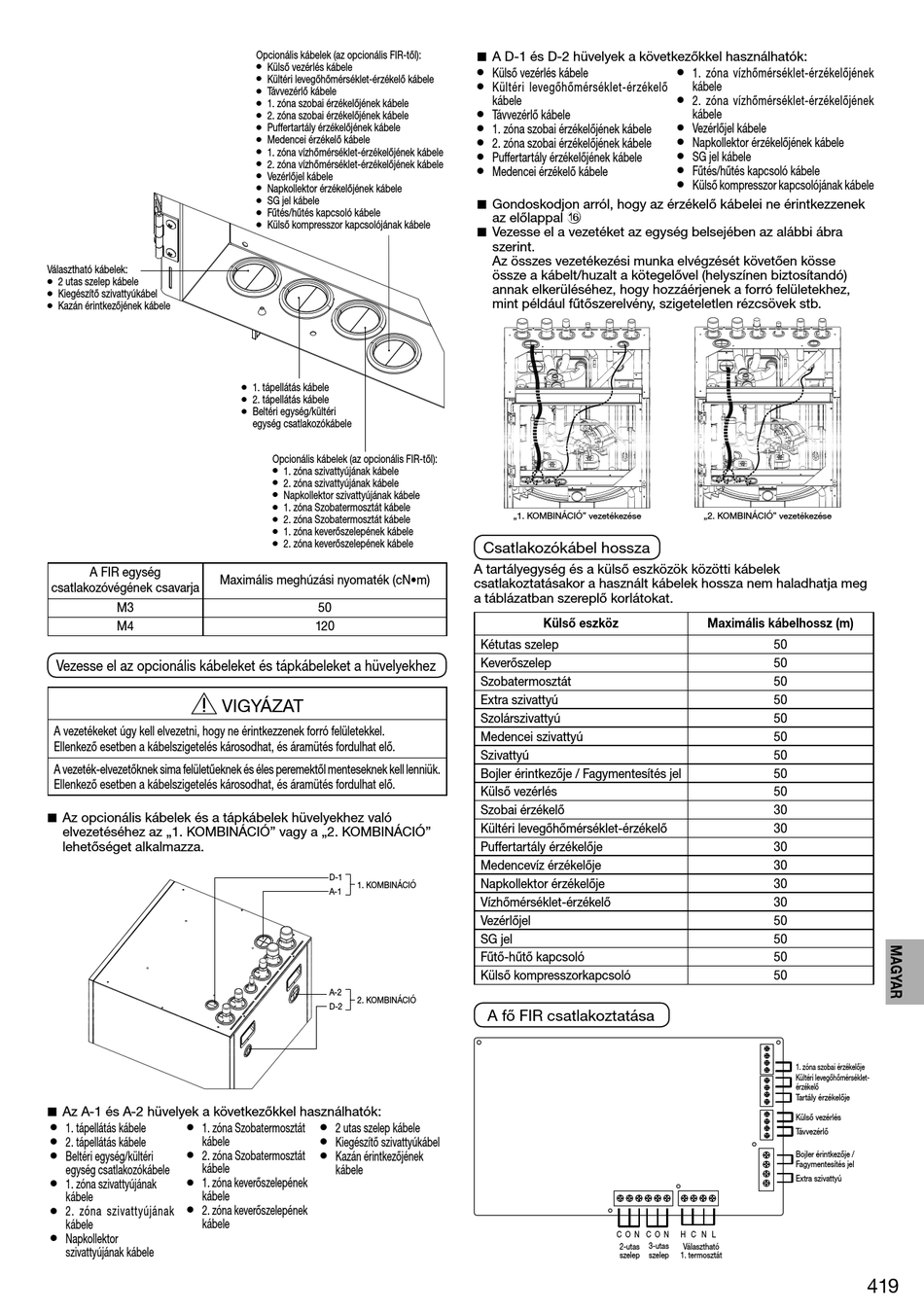

Választható kábelek:
•
2 utas szelep kábele
•
Kiegészítő szivattyúkábel
•
Kazán érintkezőjének kábele
A FIR egység
Maximális meghúzási nyomaték (cN•m)
csatlakozóvégének csavarja
M3
M4
Vezesse el az opcionális kábeleket és tápkábeleket a hüvelyekhez
VIGYÁZAT
A vezetékeket úgy kell elvezetni, hogy ne érintkezzenek forró felületekkel.
Ellenkező esetben a kábelszigetelés károsodhat, és áramütés fordulhat elő.
A vezeték-elvezetőknek sima felületűeknek és éles peremektől menteseknek kell lenniük.
Ellenkező esetben a kábelszigetelés károsodhat, és áramütés fordulhat elő.
Az opcionális kábelek és a tápkábelek hüvelyekhez való
elvezetéséhez az „1. KOMBINÁCIÓ" vagy a „2. KOMBINÁCIÓ"
lehetőséget alkalmazza.
Az A-1 és A-2 hüvelyek a következőkkel használhatók:
•
•
1. tápellátás kábele
1. zóna Szobatermosztát
•
kábele
2. tápellátás kábele
•
•
2. zóna Szobatermosztát
Beltéri egység/kültéri
kábele
egység csatlakozókábele
•
•
1. zóna keverőszelepének
1. zóna szivattyújának
kábele
kábele
•
•
2. zóna keverőszelepének
2. zóna szivattyújának
kábele
kábele
•
Napkollektor
szivattyújának kábele
Opcionális kábelek (az opcionális FIR-től):
•
Külső vezérlés kábele
•
Kültéri levegőhőmérséklet-érzékelő kábele
•
Távvezérlő kábele
•
1. zóna szobai érzékelőjének kábele
•
2. zóna szobai érzékelőjének kábele
•
Puffertartály érzékelőjének kábele
•
Medencei érzékelő kábele
•
1. zóna vízhőmérséklet-érzékelőjének kábele
•
2. zóna vízhőmérséklet-érzékelőjének kábele
•
Vezérlőjel kábele
•
Napkollektor érzékelőjének kábele
•
SG jel kábele
•
Fűtés/hűtés kapcsoló kábele
•
Külső kompresszor kapcsolójának kábele
•
1. tápellátás kábele
•
2. tápellátás kábele
•
Beltéri egység/kültéri
egység csatlakozókábele
Opcionális kábelek (az opcionális FIR-től):
•
1. zóna szivattyújának kábele
•
2. zóna szivattyújának kábele
•
Napkollektor szivattyújának kábele
•
1. zóna Szobatermosztát kábele
•
2. zóna Szobatermosztát kábele
•
1. zóna keverőszelepének kábele
•
2. zóna keverőszelepének kábele
50
120
D-1
1. KOMBINÁCIÓ
A-1
A-2
2. KOMBINÁCIÓ
D-2
•
2 utas szelep kábele
•
Kiegészítő szivattyúkábel
•
Kazán érintkezőjének
kábele
A D-1 és D-2 hüvelyek a következőkkel használhatók:
•
Külső vezérlés kábele
•
Kültéri levegőhőmérséklet-érzékelő
kábele
•
Távvezérlő kábele
•
1. zóna szobai érzékelőjének kábele
•
2. zóna szobai érzékelőjének kábele
•
Puffertartály érzékelőjének kábele
•
Medencei érzékelő kábele
Gondoskodjon arról, hogy az érzékelő kábelei ne érintkezzenek
az előlappal f
Vezesse el a vezetéket az egység belsejében az alábbi ábra
szerint.
Az összes vezetékezési munka elvégzését követően kösse
össze a kábelt/huzalt a kötegelővel (helyszínen biztosítandó)
annak elkerüléséhez, hogy hozzáérjenek a forró felületekhez,
mint például fűtőszerelvény, szigeteletlen rézcsövek stb.
„1. KOMBINÁCIÓ" vezetékezése
Csatlakozókábel hossza
A tartályegység és a külső eszközök közötti kábelek
csatlakoztatásakor a használt kábelek hossza nem haladhatja meg
a táblázatban szereplő korlátokat.
Külső eszköz
Kétutas szelep
Keverőszelep
Szobatermosztát
Extra szivattyú
Szolárszivattyú
Medencei szivattyú
Szivattyú
Bojler érintkezője / Fagymentesítés jel
Külső vezérlés
Szobai érzékelő
Kültéri levegőhőmérséklet-érzékelő
Puffertartály érzékelője
Medencevíz érzékelője
Napkollektor érzékelője
Vízhőmérséklet-érzékelő
Vezérlőjel
SG jel
Fűtő-hűtő kapcsoló
Külső kompresszorkapcsoló
A fő FIR csatlakoztatása
C O N C O N
2-utas
3-utas
szelep
szelep
•
1. zóna vízhőmérséklet-érzékelőjének
kábele
•
2. zóna vízhőmérséklet-érzékelőjének
kábele
•
Vezérlőjel kábele
•
Napkollektor érzékelőjének kábele
•
SG jel kábele
•
Fűtés/hűtés kapcsoló kábele
•
Külső kompresszor kapcsolójának kábele
„2. KOMBINÁCIÓ" vezetékezése
Maximális kábelhossz (m)
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
50
50
50
50
1. zóna szobai érzékelője
Kültéri levegőhőmérséklet-
érzékelő
Tartály érzékelője
Külső vezérlés
Távvezérlő
Bojler érintkezője /
Fagymentesítés jel
Extra szivattyú
H C N L
Választható
1. termosztát
419
