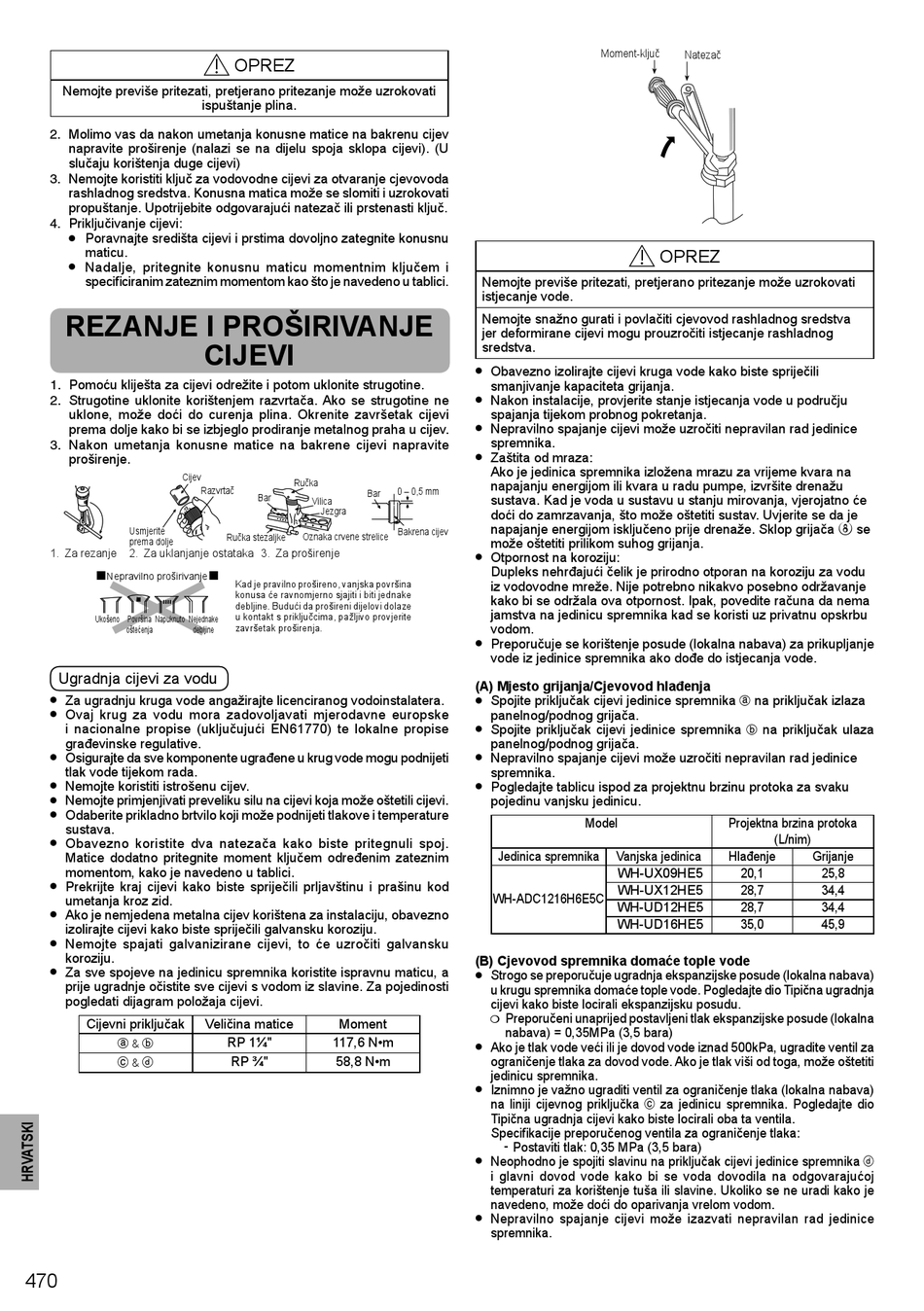

Nemojte previše pritezati, pretjerano pritezanje može uzrokovati
2. Molimo vas da nakon umetanja konusne matice na bakrenu cijev
napravite proširenje (nalazi se na dijelu spoja sklopa cijevi). (U
slučaju korištenja duge cijevi)
3. Nemojte koristiti ključ za vodovodne cijevi za otvaranje cjevovoda
rashladnog sredstva. Konusna matica može se slomiti i uzrokovati
propuštanje. Upotrijebite odgovarajući natezač ili prstenasti ključ.
4. Priključivanje cijevi:
•
Poravnajte središta cijevi i prstima dovoljno zategnite konusnu
maticu.
• Nadalje, pritegnite konusnu maticu momentnim ključem i
specifi ciranim zateznim momentom kao što je navedeno u tablici.
REZANJE I PROŠIRIVANJE
1. Pomoću kliješta za cijevi odrežite i potom uklonite strugotine.
2. Strugotine uklonite korištenjem razvrtača. Ako se strugotine ne
uklone, može doći do curenja plina. Okrenite završetak cijevi
prema dolje kako bi se izbjeglo prodiranje metalnog praha u cijev.
3. Nakon umetanja konusne matice na bakrene cijevi napravite
proširenje.
Cijev
Usmjerite
prema dolje
1. Za rezanje 2. Za uklanjanje ostataka 3. Za proširenje

Nepravilno proširivanje
Ukošeno Površina Napuknuto Nejednake
oštećenja debljine
Ugradnja cijevi za vodu
• Za ugradnju kruga vode angažirajte licenciranog vodoinstalatera.
• Ovaj krug za vodu mora zadovoljavati mjerodavne europske
i nacionalne propise (uključujući EN61770) te lokalne propise
građevinske regulative.
• Osigurajte da sve komponente ugrađene u krug vode mogu podnijeti
tlak vode tijekom rada.
• Nemojte koristiti istrošenu cijev.
• Nemojte primjenjivati preveliku silu na cijevi koja može oštetili cijevi.
• Odaberite prikladno brtvilo koji može podnijeti tlakove i temperature
sustava.
• Obavezno koristite dva natezača kako biste pritegnuli spoj.
Matice dodatno pritegnite moment ključem određenim zateznim
momentom, kako je navedeno u tablici.
• Prekrijte kraj cijevi kako biste spriječili prljavštinu i prašinu kod
umetanja kroz zid.
• Ako je nemjedena metalna cijev korištena za instalaciju, obavezno
izolirajte cijevi kako biste spriječili galvansku koroziju.
• Nemojte spajati galvanizirane cijevi, to će uzročiti galvansku
koroziju.
• Za sve spojeve na jedinicu spremnika koristite ispravnu maticu, a
prije ugradnje očistite sve cijevi s vodom iz slavine. Za pojedinosti
pogledati dijagram položaja cijevi.
Cijevni priključak
g h
&
i j
&
470
OPREZ
ispuštanje plina.
CIJEVI
Ručka
Razvrtač
Bar
Bar
Vilica
Jezgra
Oznaka crvene strelice
Ručka stezaljke

Kad je pravilno prošireno, vanjska površina
konusa će ravnomjerno sjajiti i biti jednake
debljine. Budući da prošireni dijelovi dolaze
u kontakt s priključcima, pažljivo provjerite
završetak proširenja.
Veličina matice Moment
RP 1¼" 117,6 N•m
RP ¾" 58,8 N•m
Nemojte previše pritezati, pretjerano pritezanje može uzrokovati
istjecanje vode.
Nemojte snažno gurati i povlačiti cjevovod rashladnog sredstva
jer deformirane cijevi mogu prouzročiti istjecanje rashladnog
sredstva.
• Obavezno izolirajte cijevi kruga vode kako biste spriječili
smanjivanje kapaciteta grijanja.
• Nakon instalacije, provjerite stanje istjecanja vode u području
spajanja tijekom probnog pokretanja.
• Nepravilno spajanje cijevi može uzročiti nepravilan rad jedinice
spremnika.
• Zaštita od mraza:
Ako je jedinica spremnika izložena mrazu za vrijeme kvara na
napajanju energijom ili kvara u radu pumpe, izvršite drenažu
0 – 0,5 mm
sustava. Kad je voda u sustavu u stanju mirovanja, vjerojatno će
doći do zamrzavanja, što može oštetiti sustav. Uvjerite se da je
napajanje energijom isključeno prije drenaže. Sklop grijača 8 se
Bakrena cijev
može oštetiti prilikom suhog grijanja.
• Otpornost na koroziju:
Dupleks nehrđajući čelik je prirodno otporan na koroziju za vodu
iz vodovodne mreže. Nije potrebno nikakvo posebno održavanje
kako bi se održala ova otpornost. Ipak, povedite računa da nema
jamstva na jedinicu spremnika kad se koristi uz privatnu opskrbu
vodom.
• Preporučuje se korištenje posude (lokalna nabava) za prikupljanje
vode iz jedinice spremnika ako dođe do istjecanja vode.
(A) Mjesto grijanja/Cjevovod hlađenja
• Spojite priključak cijevi jedinice spremnika g na priključak izlaza
panelnog/podnog grijača.
• Spojite priključak cijevi jedinice spremnika h na priključak ulaza
panelnog/podnog grijača.
• Nepravilno spajanje cijevi može uzročiti nepravilan rad jedinice
spremnika.
• Pogledajte tablicu ispod za projektnu brzinu protoka za svaku
pojedinu vanjsku jedinicu.
Jedinica spremnika
WH-ADC1216H6E5C
(B) Cjevovod spremnika domaće tople vode
• Strogo se preporučuje ugradnja ekspanzijske posude (lokalna nabava)
u krugu spremnika domaće tople vode. Pogledajte dio Tipična ugradnja
cijevi kako biste locirali ekspanzijsku posudu.
Preporučeni unaprijed postavljeni tlak ekspanzijske posude (lokalna
 
nabava) = 0,35MPa (3,5 bara)
• Ako je tlak vode veći ili je dovod vode iznad 500kPa, ugradite ventil za
ograničenje tlaka za dovod vode. Ako je tlak viši od toga, može oštetiti
jedinicu spremnika.
• Iznimno je važno ugraditi ventil za ograničenje tlaka (lokalna nabava)
na liniji cijevnog priključka i za jedinicu spremnika. Pogledajte dio
Tipična ugradnja cijevi kako biste locirali oba ta ventila.
Specifi kacije preporučenog ventila za ograničenje tlaka:
- Postaviti tlak: 0,35 MPa (3,5 bara)
• Neophodno je spojiti slavinu na priključak cijevi jedinice spremnika j
i glavni dovod vode kako bi se voda dovodila na odgovarajućoj
temperaturi za korištenje tuša ili slavine. Ukoliko se ne uradi kako je
navedeno, može doći do oparivanja vrelom vodom.
• Nepravilno spajanje cijevi može izazvati nepravilan rad jedinice
spremnika.
Moment-ključ
Natezač
OPREZ
Model Projektna brzina protoka
Vanjska jedinica Hlađenje
WH-UX09HE5 20,1
WH-UX12HE5 28,7
WH-UD12HE5 28,7
WH-UD16HE5 35,0
(L/nim)
Grijanje
25,8
34,4
34,4
45,9
