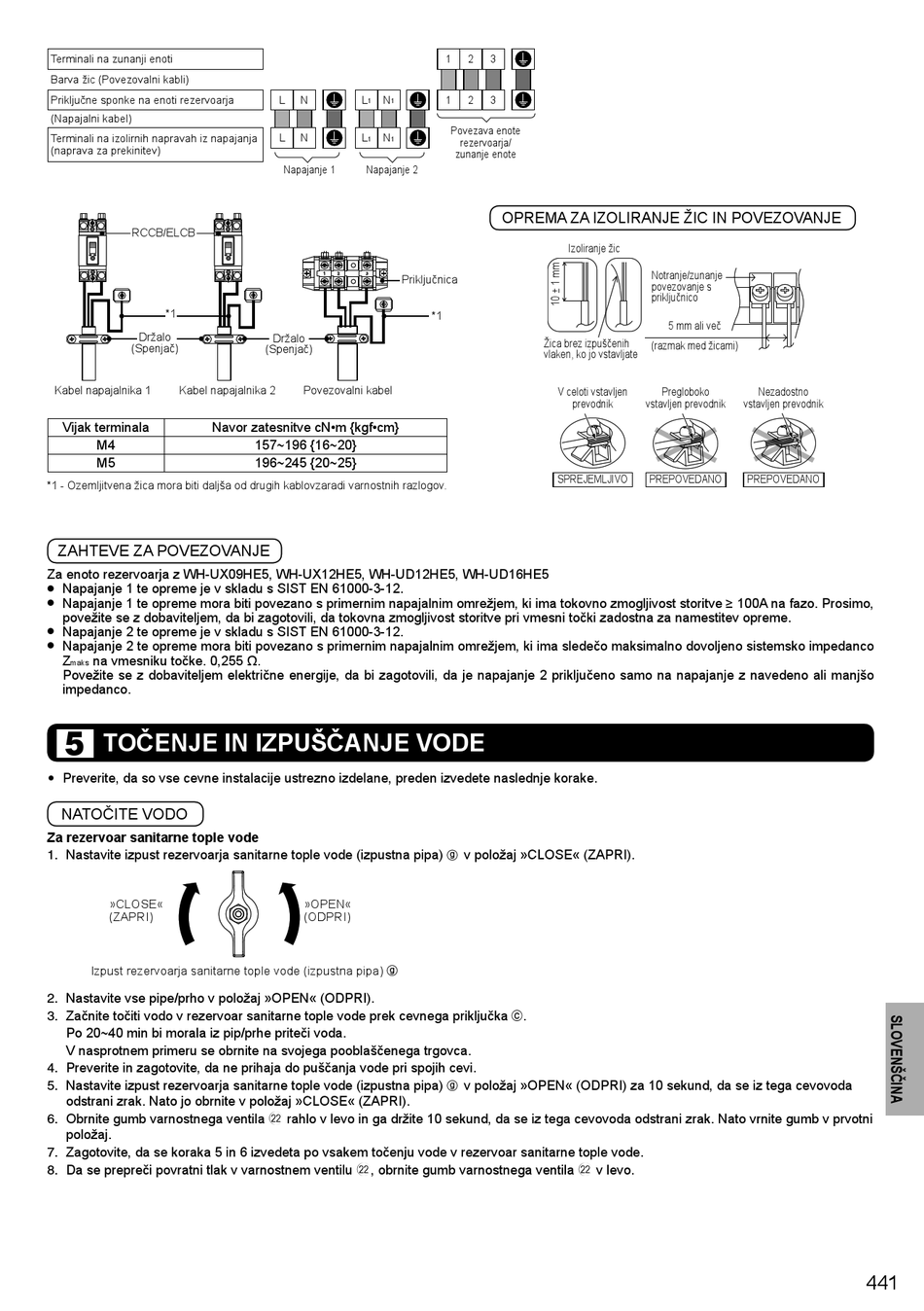

Terminali na zunanji enoti
Barva žic (Povezovalni kabli)
Priključne sponke na enoti rezervoarja
(Napajalni kabel)
Terminali na izolirnih napravah iz napajanja
(naprava za prekinitev)
RCCB/ELCB
*1
Držalo
(Spenjač)
Kabel napajalnika 1
Kabel napajalnika 2
Vijak terminala
Navor zatesnitve cN•m {kgf•cm}
M4
M5
*1 - Ozemljitvena žica mora biti daljša od drugih kablovzaradi varnostnih razlogov.
ZAHTEVE ZA POVEZOVANJE
Za enoto rezervoarja z WH-UX09HE5, WH-UX12HE5, WH-UD12HE5, WH-UD16HE5
•
Napajanje 1 te opreme je v skladu s SIST EN 61000-3-12.
•
Napajanje 1 te opreme mora biti povezano s primernim napajalnim omrežjem, ki ima tokovno zmogljivost storitve ≥ 100A na fazo. Prosimo,
povežite se z dobaviteljem, da bi zagotovili, da tokovna zmogljivost storitve pri vmesni točki zadostna za namestitev opreme.
•
Napajanje 2 te opreme je v skladu s SIST EN 61000-3-12.
•
Napajanje 2 te opreme mora biti povezano s primernim napajalnim omrežjem, ki ima sledečo maksimalno dovoljeno sistemsko impedanco
Z
na vmesniku točke. 0,255 Ω.
maks
Povežite se z dobaviteljem električne energije, da bi zagotovili, da je napajanje 2 priključeno samo na napajanje z navedeno ali manjšo
impedanco.
TOČENJE IN IZPUŠČANJE VODE
5
•
Preverite, da so vse cevne instalacije ustrezno izdelane, preden izvedete naslednje korake.
NATOČITE VODO
Za rezervoar sanitarne tople vode
1. Nastavite izpust rezervoarja sanitarne tople vode (izpustna pipa)
»CLOSE«
(ZAPRI)
Izpust rezervoarja sanitarne tople vode (izpustna pipa)
2. Nastavite vse pipe/prho v položaj »OPEN« (ODPRI).
3. Začnite točiti vodo v rezervoar sanitarne tople vode prek cevnega priključka i.
Po 20~40 min bi morala iz pip/prhe priteči voda.
V nasprotnem primeru se obrnite na svojega pooblaščenega trgovca.
4. Preverite in zagotovite, da ne prihaja do puščanja vode pri spojih cevi.
5. Nastavite izpust rezervoarja sanitarne tople vode (izpustna pipa)
odstrani zrak. Nato jo obrnite v položaj »CLOSE« (ZAPRI).
6. Obrnite gumb varnostnega ventila l rahlo v levo in ga držite 10 sekund, da se iz tega cevovoda odstrani zrak. Nato vrnite gumb v prvotni
položaj.
7. Zagotovite, da se koraka 5 in 6 izvedeta po vsakem točenju vode v rezervoar sanitarne tople vode.
8. Da se prepreči povratni tlak v varnostnem ventilu l, obrnite gumb varnostnega ventila l v levo.
L
N
L
N
1
1
L
N
L
N
1
1
Napajanje 1
Napajanje 2
Priključnica
Držalo
(Spenjač)
Povezovalni kabel
157~196 {16~20}
196~245 {20~25}
»OPEN«
(ODPRI)
g
1
2
3
1
2
3
Povezava enote
rezervoarja/
zunanje enote
OPREMA ZA IZOLIRANJE ŽIC IN POVEZOVANJE
Izoliranje žic
*1
Žica brez izpuščenih
vlaken, ko jo vstavljate
V celoti vstavljen
prevodnik
SPREJEMLJIVO
v položaj »CLOSE« (ZAPRI).
g
v položaj »OPEN« (ODPRI) za 10 sekund, da se iz tega cevovoda
g
Notranje/zunanje
povezovanje s
priključnico
5 mm ali več
(razmak med žicami)
Pregloboko
Nezadostno
vstavljen prevodnik
vstavljen prevodnik
PREPOVEDANO
PREPOVEDANO
441
