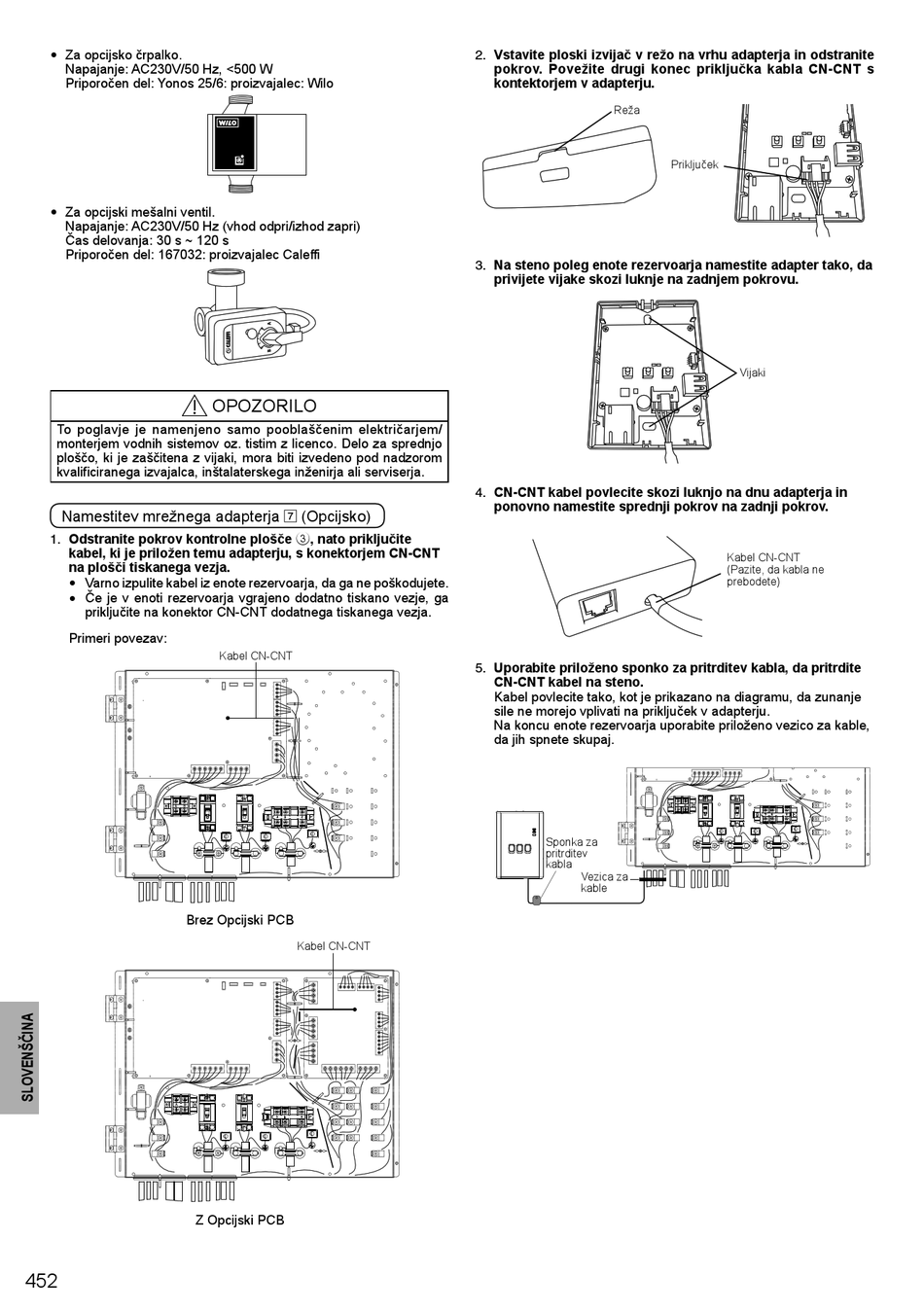

Za opcijsko črpalko.
Napajanje: AC230V/50 Hz, <500 W
Priporočen del: Yonos 25/6: proizvajalec: Wilo
•
Za opcijski mešalni ventil.
Napajanje: AC230V/50 Hz (vhod odpri/izhod zapri)
Čas delovanja: 30 s ~ 120 s
Priporočen del: 167032: proizvajalec Caleffi
To poglavje je namenjeno samo pooblaščenim električarjem/
monterjem vodnih sistemov oz. tistim z licenco. Delo za sprednjo
ploščo, ki je zaščitena z vijaki, mora biti izvedeno pod nadzorom
kvalifi ciranega izvajalca, inštalaterskega inženirja ali serviserja.
Namestitev mrežnega adapterja 7 (Opcijsko)
1. Odstranite pokrov kontrolne plošče 3, nato priključite
kabel, ki je priložen temu adapterju, s konektorjem CN-CNT
na plošči tiskanega vezja.
•
Varno izpulite kabel iz enote rezervoarja, da ga ne poškodujete.
•
Če je v enoti rezervoarja vgrajeno dodatno tiskano vezje, ga
priključite na konektor CN-CNT dodatnega tiskanega vezja.
Primeri povezav:
Brez Opcijski PCB
Z Opcijski PCB
452
OPOZORILO
Kabel CN-CNT
Kabel CN-CNT
2. Vstavite ploski izvijač v režo na vrhu adapterja in odstranite
pokrov. Povežite drugi konec priključka kabla CN-CNT s
kontektorjem v adapterju.
Reža
3. Na steno poleg enote rezervoarja namestite adapter tako, da
privijete vijake skozi luknje na zadnjem pokrovu.
4. CN-CNT kabel povlecite skozi luknjo na dnu adapterja in
ponovno namestite sprednji pokrov na zadnji pokrov.
5. Uporabite priloženo sponko za pritrditev kabla, da pritrdite
CN-CNT kabel na steno.
Kabel povlecite tako, kot je prikazano na diagramu, da zunanje
sile ne morejo vplivati na priključek v adapterju.
Na koncu enote rezervoarja uporabite priloženo vezico za kable,
da jih spnete skupaj.
Sponka za
pritrditev
kabla
Vezica za
kable
Priključek
Vijaki
Kabel CN-CNT
(Pazite, da kabla ne
prebodete)
