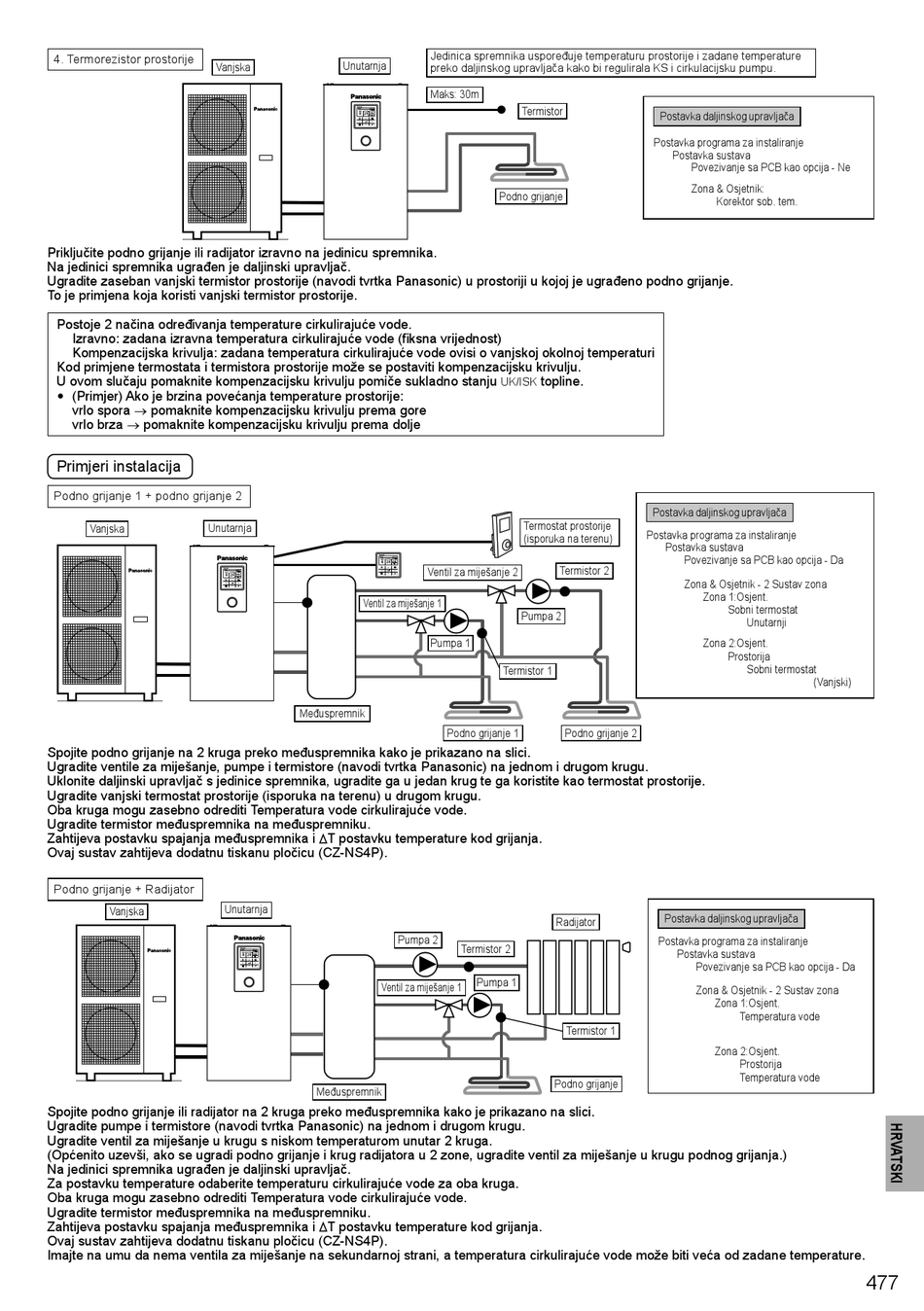

4. Termorezistor prostorije
Vanjska
Priključite podno grijanje ili radijator izravno na jedinicu spremnika.
Na jedinici spremnika ugrađen je daljinski upravljač.
Ugradite zaseban vanjski termistor prostorije (navodi tvrtka Panasonic) u prostoriji u kojoj je ugrađeno podno grijanje.
To je primjena koja koristi vanjski termistor prostorije.
Postoje 2 načina određivanja temperature cirkulirajuće vode.
Izravno: zadana izravna temperatura cirkulirajuće vode (fi ksna vrijednost)
Kompenzacijska krivulja: zadana temperatura cirkulirajuće vode ovisi o vanjskoj okolnoj temperaturi
Kod primjene termostata i termistora prostorije može se postaviti kompenzacijsku krivulju.
U ovom slučaju pomaknite kompenzacijsku krivulju pomiče sukladno stanju
•
(Primjer) Ako je brzina povećanja temperature prostorije:
vrlo spora  pomaknite kompenzacijsku krivulju prema gore
vrlo brza  pomaknite kompenzacijsku krivulju prema dolje
Primjeri instalacija
Podno grijanje 1 + podno grijanje 2
Unutarnja
Vanjska
Spojite podno grijanje na 2 kruga preko međuspremnika kako je prikazano na slici.
Ugradite ventile za miješanje, pumpe i termistore (navodi tvrtka Panasonic) na jednom i drugom krugu.
Uklonite daljinski upravljač s jedinice spremnika, ugradite ga u jedan krug te ga koristite kao termostat prostorije.
Ugradite vanjski termostat prostorije (isporuka na terenu) u drugom krugu.
Oba kruga mogu zasebno odrediti Temperatura vode cirkulirajuće vode.
Ugradite termistor međuspremnika na međuspremniku.
Zahtijeva postavku spajanja međuspremnika i T postavku temperature kod grijanja.
Ovaj sustav zahtijeva dodatnu tiskanu pločicu (CZ-NS4P).
Podno grijanje + Radijator
Vanjska
Spojite podno grijanje ili radijator na 2 kruga preko međuspremnika kako je prikazano na slici.
Ugradite pumpe i termistore (navodi tvrtka Panasonic) na jednom i drugom krugu.
Ugradite ventil za miješanje u krugu s niskom temperaturom unutar 2 kruga.
(Općenito uzevši, ako se ugradi podno grijanje i krug radijatora u 2 zone, ugradite ventil za miješanje u krugu podnog grijanja.)
Na jedinici spremnika ugrađen je daljinski upravljač.
Za postavku temperature odaberite temperaturu cirkulirajuće vode za oba kruga.
Oba kruga mogu zasebno odrediti Temperatura vode cirkulirajuće vode.
Ugradite termistor međuspremnika na međuspremniku.
Zahtijeva postavku spajanja međuspremnika i T postavku temperature kod grijanja.
Ovaj sustav zahtijeva dodatnu tiskanu pločicu (CZ-NS4P).
Imajte na umu da nema ventila za miješanje na sekundarnoj strani, a temperatura cirkulirajuće vode može biti veća od zadane temperature.
Unutarnja
Ventil za miješanje 1
Međuspremnik
Unutarnja
Pumpa 2
Ventil za miješanje 1
Međuspremnik
Jedinica spremnika uspoređuje temperaturu prostorije i zadane temperature
preko daljinskog upravljača kako bi regulirala KS i cirkulacijsku pumpu.
Maks: 30m
Termistor
Podno grijanje
topline.
UK/ISK
Termostat prostorije
(isporuka na terenu)
Termistor 2
Ventil za miješanje 2
Pumpa 2
Pumpa 1
Termistor 1
Podno grijanje 1 Podno grijanje 2
Radijator
Termistor 2
Pumpa 1
Termistor 1
Podno grijanje
Postavka daljinskog upravljača
Postavka programa za instaliranje
Postavka sustava
Povezivanje sa PCB kao opcija - Ne
Zona & Osjetnik:
Korektor sob. tem.
Postavka daljinskog upravljača
Postavka programa za instaliranje
Postavka sustava
Povezivanje sa PCB kao opcija - Da
Zona & Osjetnik - 2 Sustav zona
Zona 1:Osjent.
Sobni termostat
Unutarnji
Zona 2:Osjent.
Prostorija
Sobni termostat
(Vanjski)
Postavka daljinskog upravljača
Postavka programa za instaliranje
Postavka sustava
Povezivanje sa PCB kao opcija - Da
Zona & Osjetnik - 2 Sustav zona
Zona 1:Osjent.
Temperatura vode
Zona 2:Osjent.
Prostorija
Temperatura vode
