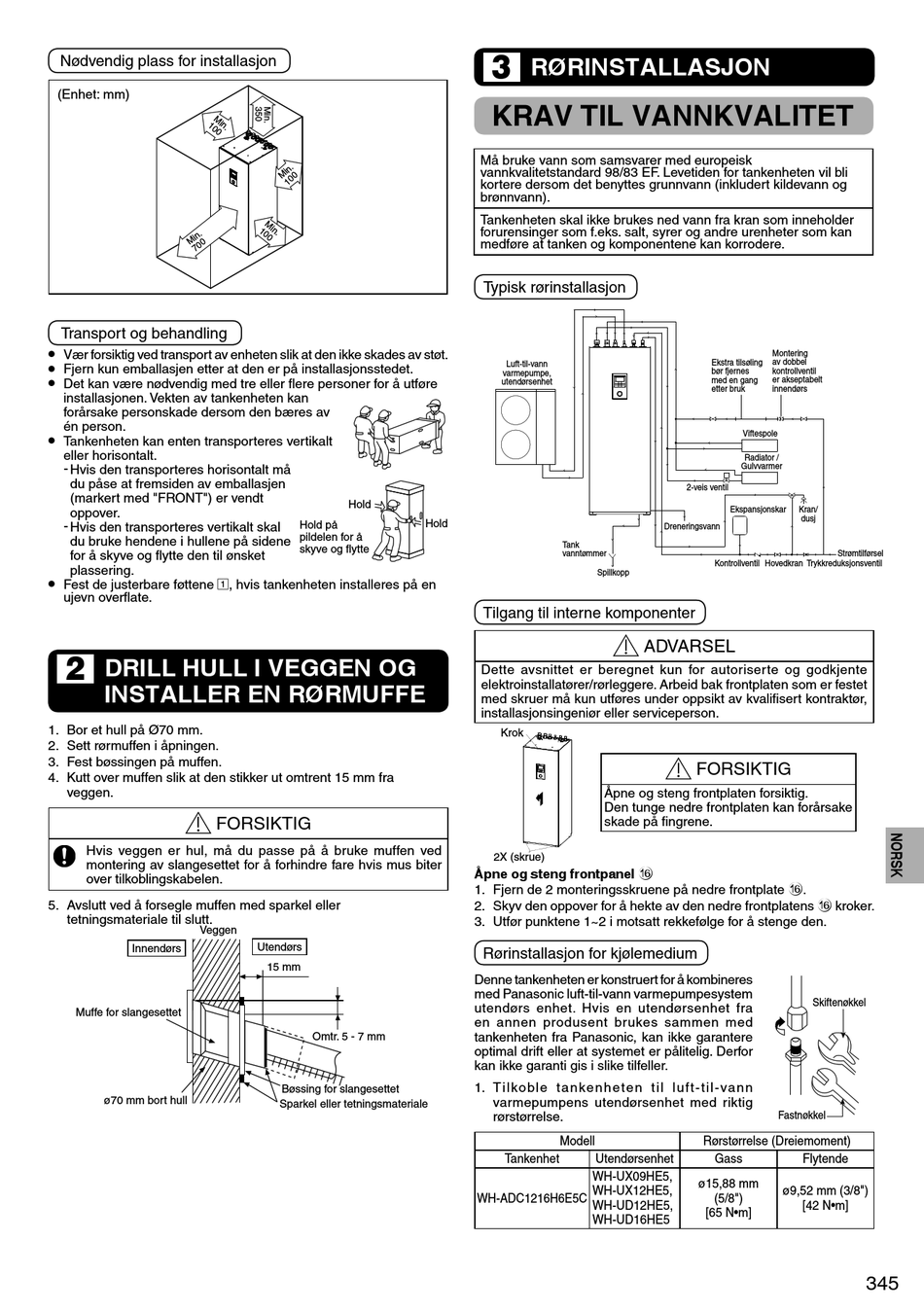

Panasonic WH-ADC1216H6E5C Installationsanleitung Seite 345

Nødvendig plass for installasjon
(Enhet: mm)
Transport og behandling
•
Vær forsiktig ved transport av enheten slik at den ikke skades av støt.
•
Fjern kun emballasjen etter at den er på installasjonsstedet.
•
Det kan være nødvendig med tre eller fl ere personer for å utføre
installasjonen. Vekten av tankenheten kan
forårsake personskade dersom den bæres av
én person.
•
Tankenheten kan enten transporteres vertikalt
eller horisontalt.
- Hvis den transporteres horisontalt må
du påse at fremsiden av emballasjen
(markert med "FRONT") er vendt
oppover.
- Hvis den transporteres vertikalt skal
du bruke hendene i hullene på sidene
for å skyve og fl ytte den til ønsket
plassering.
•
Fest de justerbare føttene 1 , hvis tankenheten installeres på en
ujevn overfl ate.
DRILL HULL I VEGGEN OG
2
INSTALLER EN RØRMUFFE
1. Bor et hull på Ø70 mm.
2. Sett rørmuffen i åpningen.
3. Fest bøssingen på muffen.
4. Kutt over muffen slik at den stikker ut omtrent 15 mm fra
veggen.
FORSIKTIG
Hvis veggen er hul, må du passe på å bruke muffen ved
montering av slangesettet for å forhindre fare hvis mus biter
over tilkoblingskabelen.
5. Avslutt ved å forsegle muffen med sparkel eller
tetningsmateriale til slutt.
Veggen
Innendørs
Muffe for slangesettet
ø70 mm bort hull
Hold
Hold
Hold på
pildelen for å
skyve og fl ytte
Utendørs
15 mm
Omtr. 5 - 7 mm
Bøssing for slangesettet
Sparkel eller tetningsmateriale
RØRINSTALLASJON
3
KRAV TIL VANNKVALITET
Må bruke vann som samsvarer med europeisk
vannkvalitetstandard 98/83 EF. Levetiden for tankenheten vil bli
kortere dersom det benyttes grunnvann (inkludert kildevann og
brønnvann).
Tankenheten skal ikke brukes ned vann fra kran som inneholder
forurensinger som f.eks. salt, syrer og andre urenheter som kan
medføre at tanken og komponentene kan korrodere.
Typisk rørinstallasjon
Luft-til-vann
varmepumpe,
utendørsenhet
Tank
vanntømmer
Spillkopp
Tilgang til interne komponenter
ADVARSEL
Dette avsnittet er beregnet kun for autoriserte og godkjente
elektroinstallatører/rørleggere. Arbeid bak frontplaten som er festet
med skruer må kun utføres under oppsikt av kvalifi sert kontraktør,
installasjonsingeniør eller serviceperson.
Krok
Åpne og steng frontplaten forsiktig.
Den tunge nedre frontplaten kan forårsake
skade på fi ngrene.
2X (skrue)
Åpne og steng frontpanel f
1. Fjern de 2 monteringsskruene på nedre frontplate f.
2. Skyv den oppover for å hekte av den nedre frontplatens f kroker.
3. Utfør punktene 1~2 i motsatt rekkefølge for å stenge den.
Rørinstallasjon for kjølemedium
Denne tankenheten er konstruert for å kombineres
med Panasonic luft-til-vann varmepumpesystem
utendørs enhet. Hvis en utendørsenhet fra
en annen produsent brukes sammen med
tankenheten fra Panasonic, kan ikke garantere
optimal drift eller at systemet er pålitelig. Derfor
kan ikke garanti gis i slike tilfeller.
1. Tilkoble t ankenheten til l uft-ti l- vann
varmepumpens utendørsenhet med riktig
rørstørrelse.
Modell
Tankenhet Utendørsenhet
WH-UX09HE5,
WH-UX12HE5,
WH-ADC1216H6E5C
WH-UD12HE5,
WH-UD16HE5
Montering
Ekstra tilsøling av dobbel
bør fjernes kontrollventil
er akseptabelt
med en gang
innendørs
etter bruk
Viftespole
Radiator /
Gulvvarmer
2-veis ventil
Ekspansjonskar Kran/
dusj
Dreneringsvann
Strømtilførsel
Kontrollventil Hovedkran Trykkreduksjonsventil
FORSIKTIG
Skiftenøkkel
Fastnøkkel
Rørstørrelse (Dreiemoment)
Gass Flytende
ø15,88 mm
ø9,52 mm (3/8")
(5/8")
[42 N•m]
[65 N•m]
