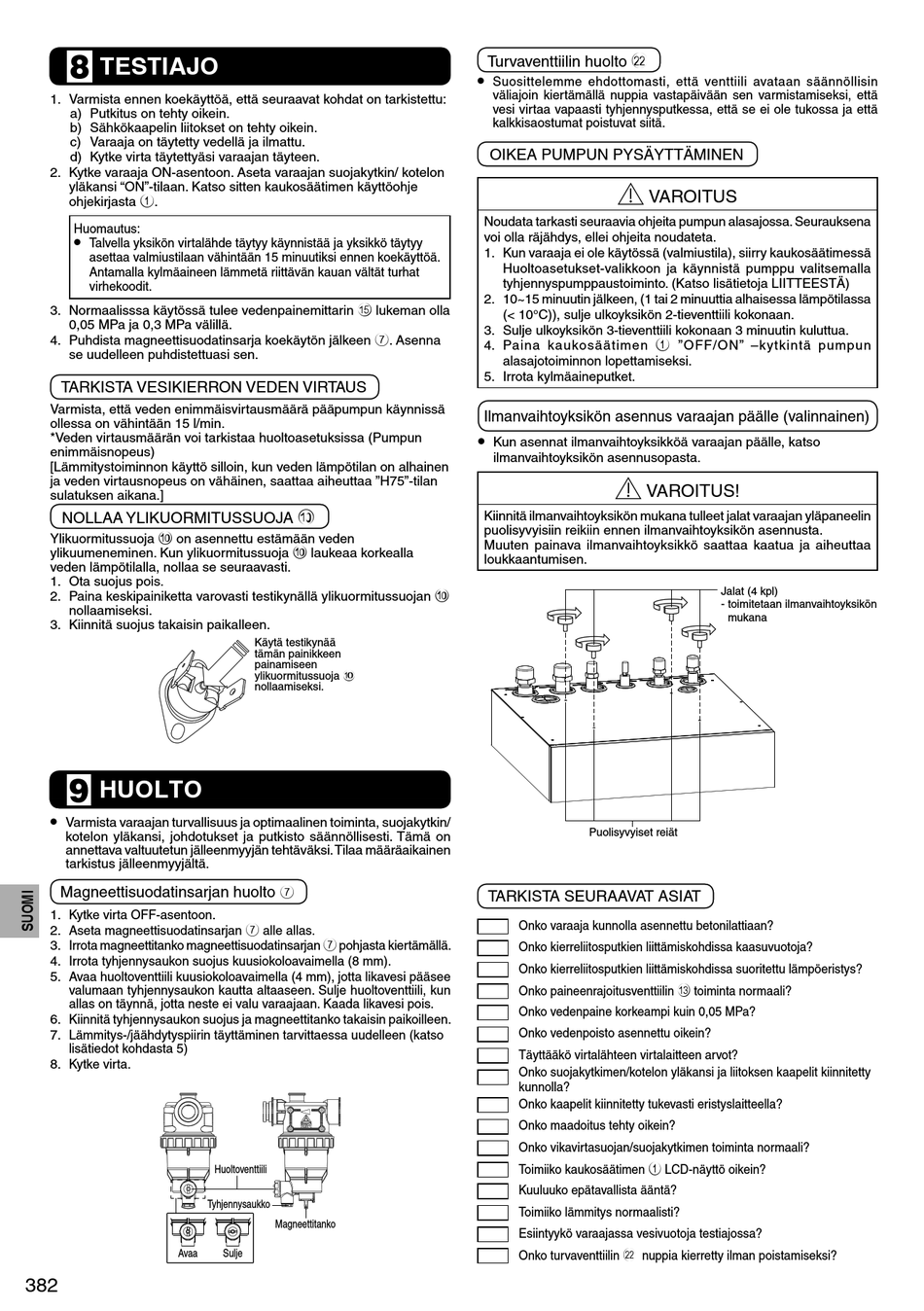

Panasonic WH-ADC1216H6E5C Installationsanleitung Seite 382

TESTIAJO
8
1. Varmista ennen koekäyttöä, että seuraavat kohdat on tarkistettu:
a) Putkitus on tehty oikein.
b) Sähkökaapelin liitokset on tehty oikein.
c) Varaaja on täytetty vedellä ja ilmattu.
d) Kytke virta täytettyäsi varaajan täyteen.
2. Kytke varaaja ON-asentoon. Aseta varaajan suojakytkin/ kotelon
yläkansi "ON"-tilaan. Katso sitten kaukosäätimen käyttöohje
ohjekirjasta 1.
Huomautus:
•
Talvella yksikön virtalähde täytyy käynnistää ja yksikkö täytyy
asettaa valmiustilaan vähintään 15 minuutiksi ennen koekäyttöä.
Antamalla kylmäaineen lämmetä riittävän kauan vältät turhat
virhekoodit.
3. Normaalisssa käytössä tulee vedenpainemittarin e lukeman olla
0,05 MPa ja 0,3 MPa välillä.
4. Puhdista magneettisuodatinsarja koekäytön jälkeen 7. Asenna
se uudelleen puhdistettuasi sen.
TARKISTA VESIKIERRON VEDEN VIRTAUS
Varmista, että veden enimmäisvirtausmäärä pääpumpun käynnissä
ollessa on vähintään 15 l/min.
*Veden virtausmäärän voi tarkistaa huoltoasetuksissa (Pumpun
enimmäisnopeus)
[Lämmitystoiminnon käyttö silloin, kun veden lämpötilan on alhainen
ja veden virtausnopeus on vähäinen, saattaa aiheuttaa "H75"-tilan
sulatuksen aikana.]
NOLLAA YLIKUORMITUSSUOJA 0
Ylikuormitussuoja 0 on asennettu estämään veden
ylikuumeneminen. Kun ylikuormitussuoja 0 laukeaa korkealla
veden lämpötilalla, nollaa se seuraavasti.
1. Ota suojus pois.
2. Paina keskipainiketta varovasti testikynällä ylikuormitussuojan 0
nollaamiseksi.
3. Kiinnitä suojus takaisin paikalleen.
HUOLTO
9
•
Varmista varaajan turvallisuus ja optimaalinen toiminta, suojakytkin/
kotelon yläkansi, johdotukset ja putkisto säännöllisesti. Tämä on
annettava valtuutetun jälleenmyyjän tehtäväksi. Tilaa määräaikainen
tarkistus jälleenmyyjältä.
Magneettisuodatinsarjan huolto
1. Kytke virta OFF-asentoon.
2. Aseta magneettisuodatinsarjan 7 alle allas.
3. Irrota magneettitanko magneettisuodatinsarjan 7 pohjasta kiertämällä.
4. Irrota tyhjennysaukon suojus kuusiokoloavaimella (8 mm).
5. Avaa huoltoventtiili kuusiokoloavaimella (4 mm), jotta likavesi pääsee
valumaan tyhjennysaukon kautta altaaseen. Sulje huoltoventtiili, kun
allas on täynnä, jotta neste ei valu varaajaan. Kaada likavesi pois.
6. Kiinnitä tyhjennysaukon suojus ja magneettitanko takaisin paikoilleen.
7. Lämmitys-/jäähdytyspiirin täyttäminen tarvittaessa uudelleen (katso
lisätiedot kohdasta 5)
8. Kytke virta.
Avaa
382
Käytä testikynää
tämän painikkeen
painamiseen
ylikuormitussuoja 0
nollaamiseksi.
7
Huoltoventtiili
Tyhjennysaukko
Magneettitanko
Sulje
Turvaventtiilin huolto l
•
Suosittelemme ehdottomasti, että venttiili avataan säännöllisin
väliajoin kiertämällä nuppia vastapäivään sen varmistamiseksi, että
vesi virtaa vapaasti tyhjennysputkessa, että se ei ole tukossa ja että
kalkkisaostumat poistuvat siitä.
OIKEA PUMPUN PYSÄYTTÄMINEN
VAROITUS
Noudata tarkasti seuraavia ohjeita pumpun alasajossa. Seurauksena
voi olla räjähdys, ellei ohjeita noudateta.
1. Kun varaaja ei ole käytössä (valmiustila), siirry kaukosäätimessä
Huoltoasetukset-valikkoon ja käynnistä pumppu valitsemalla
tyhjennyspumppaustoiminto. (Katso lisätietoja LIITTEESTÄ)
2. 10~15 minuutin jälkeen, (1 tai 2 minuuttia alhaisessa lämpötilassa
(< 10°C)), sulje ulkoyksikön 2-tieventtiili kokonaan.
3. Sulje ulkoyksikön 3-tieventtiili kokonaan 3 minuutin kuluttua.
4. Paina kaukosäätimen 1 "OFF/ON" –kytkintä pumpun
alasajotoiminnon lopettamiseksi.
5. Irrota kylmäaineputket.
Ilmanvaihtoyksikön asennus varaajan päälle (valinnainen)
•
Kun asennat ilmanvaihtoyksikköä varaajan päälle, katso
ilmanvaihtoyksikön asennusopasta.
VAROITUS!
Kiinnitä ilmanvaihtoyksikön mukana tulleet jalat varaajan yläpaneelin
puolisyvyisiin reikiin ennen ilmanvaihtoyksikön asennusta.
Muuten painava ilmanvaihtoyksikkö saattaa kaatua ja aiheuttaa
loukkaantumisen.
Puolisyvyiset reiät
TARKISTA SEURAAVAT ASIAT
Onko varaaja kunnolla asennettu betonilattiaan?
Onko kierreliitosputkien liittämiskohdissa kaasuvuotoja?
Onko kierreliitosputkien liittämiskohdissa suoritettu lämpöeristys?
Onko paineenrajoitusventtiilin c toiminta normaali?
Onko vedenpaine korkeampi kuin 0,05 MPa?
Onko vedenpoisto asennettu oikein?
Täyttääkö virtalähteen virtalaitteen arvot?
Onko suojakytkimen/kotelon yläkansi ja liitoksen kaapelit kiinnitetty
kunnolla?
Onko kaapelit kiinnitetty tukevasti eristyslaitteella?
Onko maadoitus tehty oikein?
Onko vikavirtasuojan/suojakytkimen toiminta normaali?
Toimiiko kaukosäätimen 1 LCD-näyttö oikein?
Kuuluuko epätavallista ääntä?
Toimiiko lämmitys normaalisti?
Esiintyykö varaajassa vesivuotoja testiajossa?
Onko turvaventtiilin l nuppia kierretty ilman poistamiseksi?
Jalat (4 kpl)
- toimitetaan ilmanvaihtoyksikön
mukana
