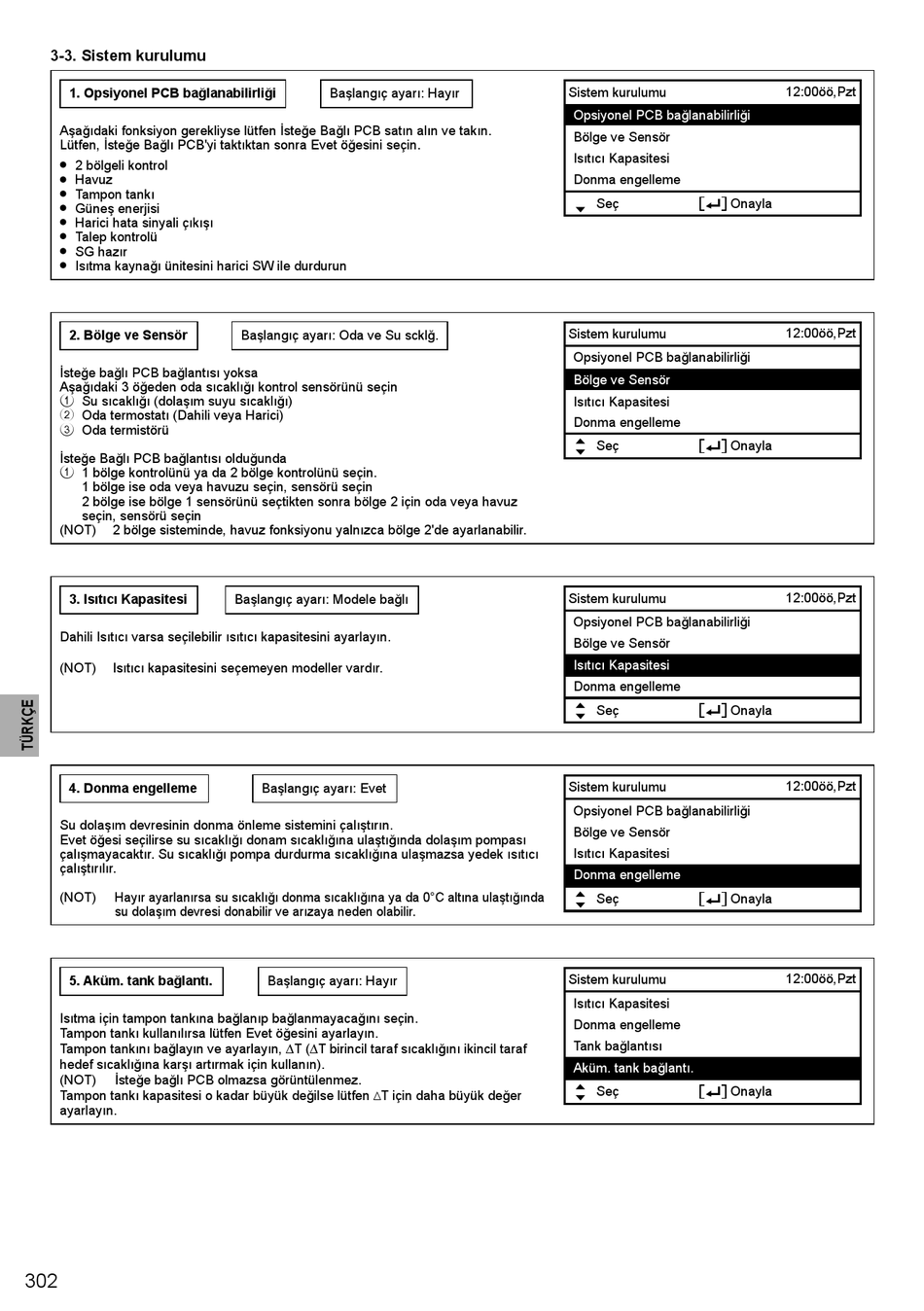

3-3. S stem kurulumu
1. Ops yonel PCB bağlanab l rl ğ
Aşağıdak fonks yon gerekl yse lütfen İsteğe Bağlı PCB satın alın ve takın.
Lütfen, İsteğe Bağlı PCB'y taktıktan sonra Evet öğes n seç n.
• 2 bölgel kontrol
• Havuz
• Tampon tankı
• Güneş enerj s
• Har c hata s nyal çıkışı
• Talep kontrolü
• SG hazır
• Isıtma kaynağı ün tes n har c SW le durdurun
2. Bölge ve Sensör
İsteğe bağlı PCB bağlantısı yoksa
Aşağıdak 3 öğeden oda sıcaklığı kontrol sensörünü seç n
1 Su sıcaklığı (dolaşım suyu sıcaklığı)
2 Oda termostatı (Dah l veya Har c )
3 Oda term störü
İsteğe Bağlı PCB bağlantısı olduğunda
1 1 bölge kontrolünü ya da 2 bölge kontrolünü seç n.
1 bölge se oda veya havuzu seç n, sensörü seç n
2 bölge se bölge 1 sensörünü seçt kten sonra bölge 2 ç n oda veya havuz
seç n, sensörü seç n
(NOT) 2 bölge s stem nde, havuz fonks yonu yalnızca bölge 2'de ayarlanab l r.
3. Isıtıcı Kapas tes
Dah l Isıtıcı varsa seç leb l r ısıtıcı kapas tes n ayarlayın.
(NOT) Isıtıcı kapas tes n seçemeyen modeller vardır.
4. Donma engelleme
Su dolaşım devres n n donma önleme s stem n çalıştırın.
Evet öğes seç l rse su sıcaklığı donam sıcaklığına ulaştığında dolaşım pompası
çalışmayacaktır. Su sıcaklığı pompa durdurma sıcaklığına ulaşmazsa yedek ısıtıcı
çalıştırılır.
(NOT) Hayır ayarlanırsa su sıcaklığı donma sıcaklığına ya da 0°C altına ulaştığında
su dolaşım devres donab l r ve arızaya neden olab l r.
5. Aküm. tank bağlantı.
Isıtma ç n tampon tankına bağlanıp bağlanmayacağını seç n.
Tampon tankı kullanılırsa lütfen Evet öğes n ayarlayın.
Tampon tankını bağlayın ve ayarlayın, ∆T (∆T b r nc l taraf sıcaklığını k nc l taraf
hedef sıcaklığına karşı artırmak ç n kullanın).
(NOT) İsteğe bağlı PCB olmazsa görüntülenmez.
Tampon tankı kapas tes o kadar büyük değ lse lütfen
ayarlayın.
302
Başlangıç ayarı: Hayır
Başlangıç ayarı: Oda ve Su scklğ.
Başlangıç ayarı: Modele bağlı
Başlangıç ayarı: Evet
Başlangıç ayarı: Hayır
 T ç n daha büyük değer
S stem kurulumu
Ops yonel PCB bağlanab l rl ğ
Bölge ve Sensör
Isıtıcı Kapas tes
Donma engelleme
Seç Onayla
S stem kurulumu
Ops yonel PCB bağlanab l rl ğ
Bölge ve Sensör
Isıtıcı Kapas tes
Donma engelleme
Seç Onayla
S stem kurulumu
Ops yonel PCB bağlanab l rl ğ
Bölge ve Sensör
Isıtıcı Kapas tes
Donma engelleme
Seç Onayla
S stem kurulumu
Ops yonel PCB bağlanab l rl ğ
Bölge ve Sensör
Isıtıcı Kapas tes
Donma engelleme
Seç Onayla
S stem kurulumu
Isıtıcı Kapas tes
Donma engelleme
Tank bağlantısı
Aküm. tank bağlantı.
Seç Onayla
