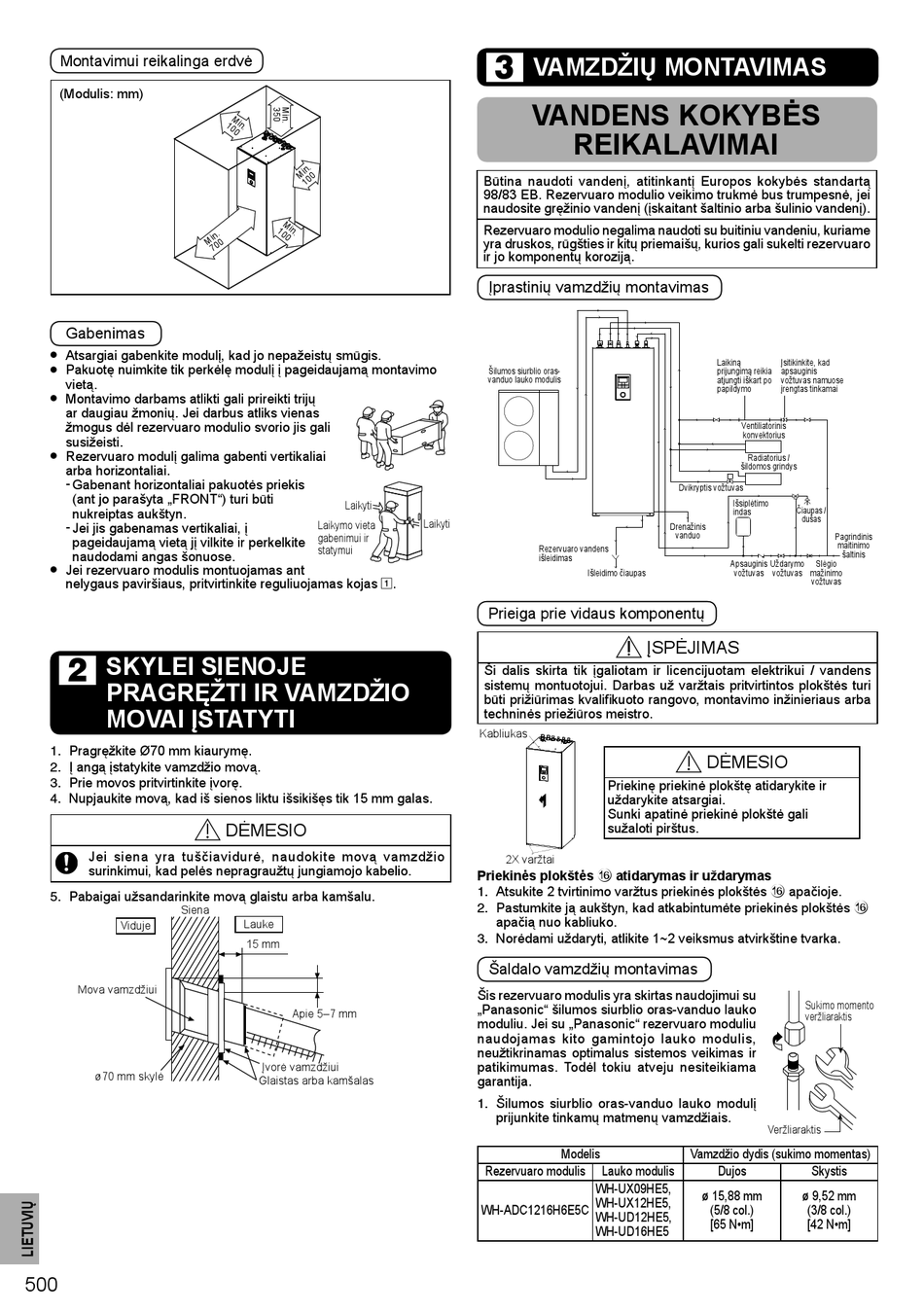

Panasonic WH-ADC1216H6E5C Installationsanleitung Seite 500

Montavimui reikalinga erdvė
(Modulis: mm)
Gabenimas
• Atsargiai gabenkite modulį, kad jo nepažeistų smūgis.
• Pakuotę nuimkite tik perkėlę modulį į pageidaujamą montavimo
vietą.
• Montavimo darbams atlikti gali prireikti trijų
ar daugiau žmonių. Jei darbus atliks vienas
žmogus dėl rezervuaro modulio svorio jis gali
susižeisti.
• Rezervuaro modulį galima gabenti vertikaliai
arba horizontaliai.
- Gabenant horizontaliai pakuotės priekis
(ant jo parašyta „FRONT") turi būti
nukreiptas aukštyn.
- Jei jis gabenamas vertikaliai, į
pageidaujamą vietą jį vilkite ir perkelkite
naudodami angas šonuose.
• Jei rezervuaro modulis montuojamas ant
nelygaus paviršiaus, pritvirtinkite reguliuojamas kojas 1 .
SKYLEI SIENOJE
2
PRAGRĘŽTI IR VAMZDŽIO
MOVAI ĮSTATYTI
1. Pragręžkite Ø70 mm kiaurymę.
2. Į angą įstatykite vamzdžio movą.
3. Prie movos pritvirtinkite įvorę.
4. Nupjaukite movą, kad iš sienos liktu išsikišęs tik 15 mm galas.
Jei siena yra tuščiavidurė, naudokite movą vamzdžio
surinkimui, kad pelės nepragraužtų jungiamojo kabelio.
5. Pabaigai užsandarinkite movą glaistu arba kamšalu.
Siena
Viduje
Mova vamzdžiui
ø70 mm skylė
500
Laikyti
Laikymo vieta
gabenimui ir
statymui
DĖMESIO
Lauke
15 mm
Apie 5–7 mm
Įvorė vamzdžiui
Glaistas arba kamšalas
VAMZDŽIŲ MONTAVIMAS
3
VANDENS KOKYBĖS
REIKALAVIMAI
Būtina naudoti vandenį, atitinkantį Europos kokybės standartą
98/83 EB. Rezervuaro modulio veikimo trukmė bus trumpesnė, jei
naudosite gręžinio vandenį (įskaitant šaltinio arba šulinio vandenį).
Rezervuaro modulio negalima naudoti su buitiniu vandeniu, kuriame
yra druskos, rūgšties ir kitų priemaišų, kurios gali sukelti rezervuaro
ir jo komponentų koroziją.
Įprastinių vamzdžių montavimas
Šilumos siurblio oras-
vanduo lauko modulis
Laikyti
Rezervuaro vandens
išleidimas
Išleidimo čiaupas
Prieiga prie vidaus komponentų
Ši dalis skirta tik įgaliotam ir licencijuotam elektrikui / vandens
sistemų montuotojui. Darbas už varžtais pritvirtintos plokštės turi
būti prižiūrimas kvalifi kuoto rangovo, montavimo inžinieriaus arba
techninės priežiūros meistro.
Kabliukas
2X varžtai
Priekinės plokštės f atidarymas ir uždarymas
1. Atsukite 2 tvirtinimo varžtus priekinės plokštės f apačioje.
2. Pastumkite ją aukštyn, kad atkabintumėte priekinės plokštės f
apačią nuo kabliuko.
3. Norėdami uždaryti, atlikite 1~2 veiksmus atvirkštine tvarka.
Šaldalo vamzdžių montavimas
Šis rezervuaro modulis yra skirtas naudojimui su
„Panasonic" šilumos siurblio oras-vanduo lauko
moduliu. Jei su „Panasonic" rezervuaro moduliu
naudojamas kito gamintojo lauko modulis,
neužtikrinamas optimalus sistemos veikimas ir
patikimumas. Todėl tokiu atveju nesiteikiama
garantija.
1. Šilumos siurblio oras-vanduo lauko modulį
prijunkite tinkamų matmenų vamzdžiais.
Modelis
Rezervuaro modulis
WH-UX09HE5,
WH-UX12HE5,
WH-ADC1216H6E5C
WH-UD12HE5,
WH-UD16HE5
Laikiną
prijungimą reikia
atjungti iškart po
papildymo
Ventiliatorinis
konvektorius
Radiatorius /
šildomos grindys
Dvikryptis vožtuvas
Išsiplėtimo
indas
Drenažinis
vanduo
Apsauginis Uždarymo
vožtuvas vožtuvas
ĮSPĖJIMAS
DĖMESIO
Priekinę priekinė plokštę atidarykite ir
uždarykite atsargiai.
Sunki apatinė priekinė plokštė gali
sužaloti pirštus.
Veržliaraktis
Vamzdžio dydis (sukimo momentas)
Lauko modulis Dujos
ø 15,88 mm
(5/8 col.)
[65 N•m]
Įsitikinkite, kad
apsauginis
vožtuvas namuose
įrengtas tinkamai
Čiaupas /
dušas
Pagrindinis
maitinimo
šaltinis
Slėgio
mažinimo
vožtuvas
Sukimo momento
veržliaraktis
Skystis
ø 9,52 mm
(3/8 col.)
[42 N•m]
