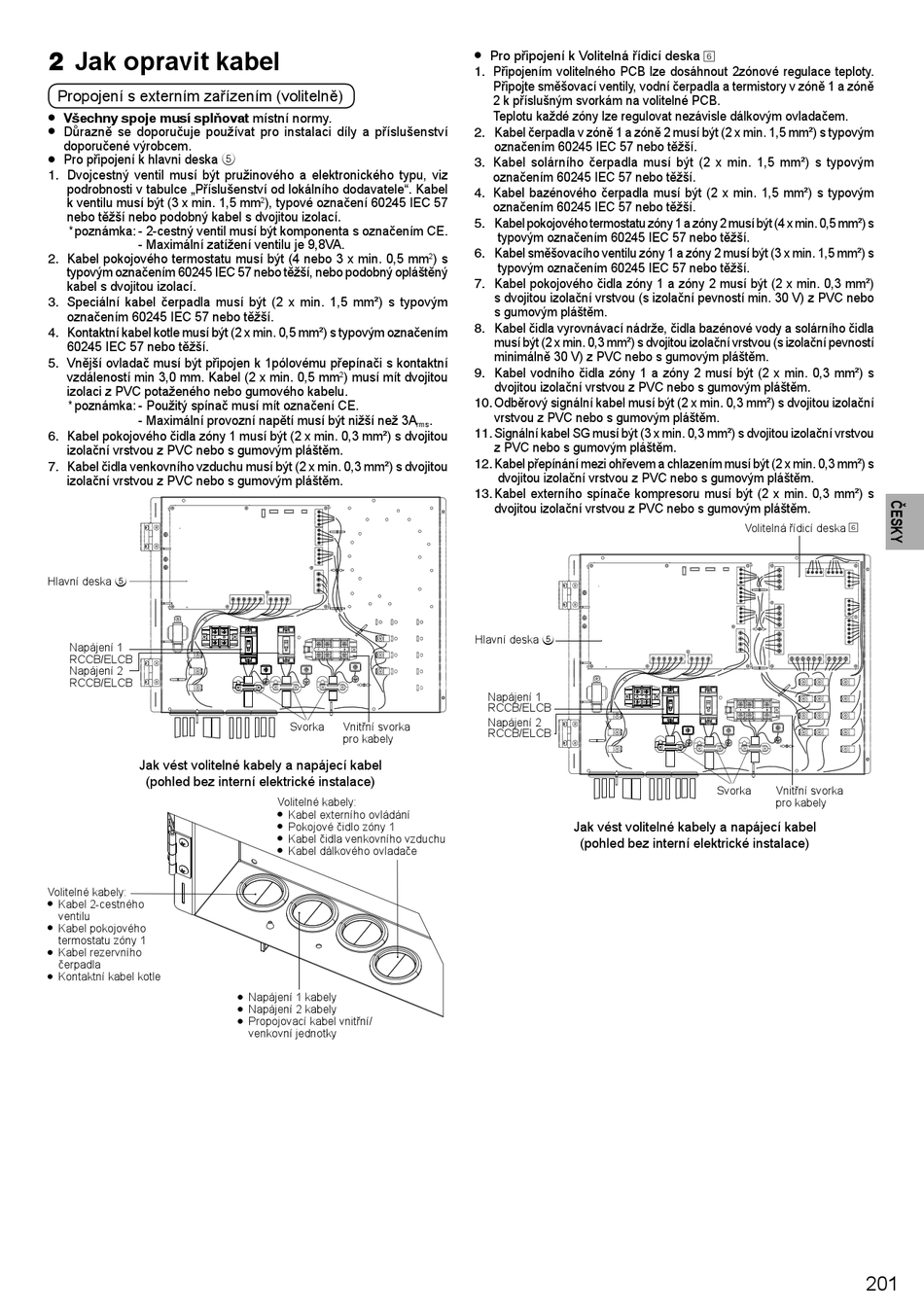

2 Jak opravit kabel
Propojení s externím zařízením (volitelně)
• Všechny spoje musí splňovat místní normy.
• Důrazně se doporučuje používat pro instalaci díly a příslušenství
doporučené výrobcem.
• Pro připojení k hlavni deska 5
1. Dvojcestný ventil musí být pružinového a elektronického typu, viz
podrobnosti v tabulce „Příslušenství od lokálního dodavatele". Kabel
k ventilu musí být (3 x min. 1,5 mm
nebo těžší nebo podobný kabel s dvojitou izolací.
* poznámka: - 2-cestný ventil musí být komponenta s označením CE.
- Maximální zatížení ventilu je 9,8VA.
2. Kabel pokojového termostatu musí být (4 nebo 3 x min. 0,5 mm
typovým označením 60245 IEC 57 nebo těžší, nebo podobný opláštěný
kabel s dvojitou izolací.
3. Speciální kabel čerpadla musí být (2 x min. 1,5 mm²) s typovým
označením 60245 IEC 57 nebo těžší.
4. Kontaktní kabel kotle musí být (2 x min. 0,5 mm²) s typovým označením
60245 IEC 57 nebo těžší.
5. Vnější ovladač musí být připojen k 1pólovému přepínači s kontaktní
vzdáleností min 3,0 mm. Kabel (2 x min. 0,5 mm
izolaci z PVC potaženého nebo gumového kabelu.
* poznámka: - Použitý spínač musí mít označení CE.
- Maximální provozní napětí musí být nižší než 3A
6. Kabel pokojového čidla zóny 1 musí být (2 x min. 0,3 mm²) s dvojitou
izolační vrstvou z PVC nebo s gumovým pláštěm.
7. Kabel čidla venkovního vzduchu musí být (2 x min. 0,3 mm²) s dvojitou
izolační vrstvou z PVC nebo s gumovým pláštěm.
Hlavní deska 5
Napájení 1
RCCB/ELCB
Napájení 2
RCCB/ELCB
Jak vést volitelné kabely a napájecí kabel
(pohled bez interní elektrické instalace)
Volitelné kabely:
• Kabel 2-cestného
ventilu
• Kabel pokojového
termostatu zóny 1
• Kabel rezervního
čerpadla
• Kontaktní kabel kotle
), typové označení 60245 IEC 57
2
) musí mít dvojitou
2
Svorka Vnitřní svorka
pro kabely
Volitelné kabely:
• Kabel externího ovládání
• Pokojové čidlo zóny 1
• Kabel čidla venkovního vzduchu
• Kabel dálkového ovladače
• Napájení 1 kabely
• Napájení 2 kabely
• Propojovací kabel vnitřní/
venkovní jednotky
• Pro připojení k Volitelná řídicí deska 6
1. Připojením volitelného PCB lze dosáhnout 2zónové regulace teploty.
Připojte směšovací ventily, vodní čerpadla a termistory v zóně 1 a zóně
2 k příslušným svorkám na volitelné PCB.
Teplotu každé zóny lze regulovat nezávisle dálkovým ovladačem.
2. Kabel čerpadla v zóně 1 a zóně 2 musí být (2 x min. 1,5 mm²) s typovým
označením 60245 IEC 57 nebo těžší.
3. Kabel solárního čerpadla musí být (2 x min. 1,5 mm²) s typovým
označením 60245 IEC 57 nebo těžší.
4. Kabel bazénového čerpadla musí být (2 x min. 1,5 mm²) s typovým
označením 60245 IEC 57 nebo těžší.
5. Kabel pokojového termostatu zóny 1 a zóny 2 musí být (4 x min. 0,5 mm²) s
typovým označením 60245 IEC 57 nebo těžší.
6. Kabel směšovacího ventilu zóny 1 a zóny 2 musí být (3 x min. 1,5 mm²) s
) s
2
typovým označením 60245 IEC 57 nebo těžší.
7. Kabel pokojového čidla zóny 1 a zóny 2 musí být (2 x min. 0,3 mm²)
s dvojitou izolační vrstvou (s izolační pevností min. 30 V) z PVC nebo
s gumovým pláštěm.
8. Kabel čidla vyrovnávací nádrže, čidla bazénové vody a solárního čidla
musí být (2 x min. 0,3 mm²) s dvojitou izolační vrstvou (s izolační pevností
minimálně 30 V) z PVC nebo s gumovým pláštěm.
9. Kabel vodního čidla zóny 1 a zóny 2 musí být (2 x min. 0,3 mm²) s
dvojitou izolační vrstvou z PVC nebo s gumovým pláštěm.
10. Odběrový signální kabel musí být (2 x min. 0,3 mm²) s dvojitou izolační
vrstvou z PVC nebo s gumovým pláštěm.
.
rms
11. Signální kabel SG musí být (3 x min. 0,3 mm²) s dvojitou izolační vrstvou
z PVC nebo s gumovým pláštěm.
12. Kabel přepínání mezi ohřevem a chlazením musí být (2 x min. 0,3 mm²) s
dvojitou izolační vrstvou z PVC nebo s gumovým pláštěm.
13. Kabel externího spínače kompresoru musí být (2 x min. 0,3 mm²) s
dvojitou izolační vrstvou z PVC nebo s gumovým pláštěm.
Hlavní deska 5
Napájení 1
RCCB/ELCB
Napájení 2
RCCB/ELCB
Jak vést volitelné kabely a napájecí kabel
(pohled bez interní elektrické instalace)
Volitelná řídicí deska 6
Svorka Vnitřní svorka
pro kabely
