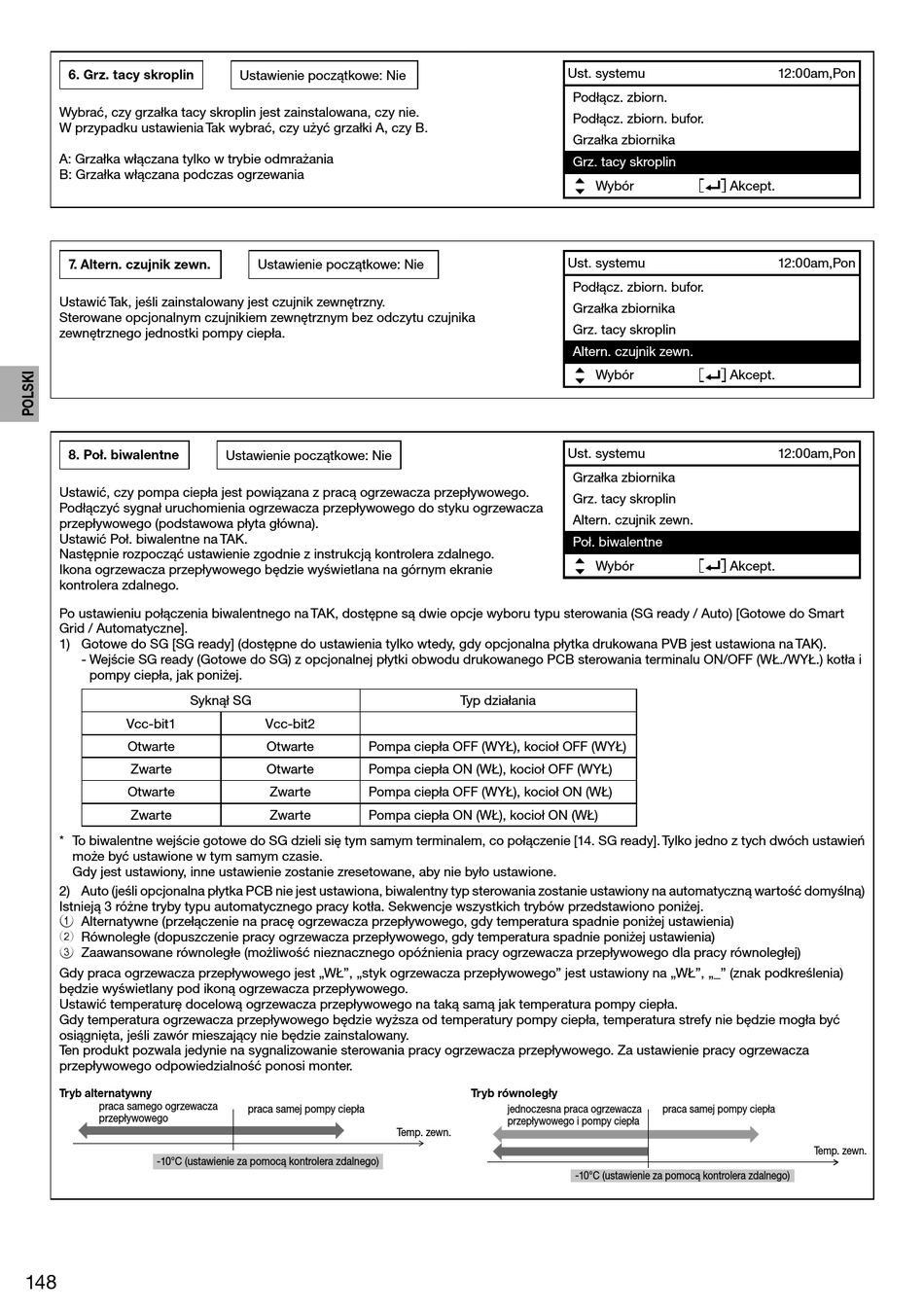

6. Grz. tacy skroplin
Wybrać, czy grzałka tacy skroplin jest zainstalowana, czy nie.
W przypadku ustawienia Tak wybrać, czy użyć grzałki A, czy B.
A: Grzałka włączana tylko w trybie odmrażania
B: Grzałka włączana podczas ogrzewania
7. Altern. czujnik zewn.
Ustawić Tak, jeśli zainstalowany jest czujnik zewnętrzny.
Sterowane opcjonalnym czujnikiem zewnętrznym bez odczytu czujnika
zewnętrznego jednostki pompy ciepła.
8. Poł. biwalentne
Ustawić, czy pompa ciepła jest powiązana z pracą ogrzewacza przepływowego.
Podłączyć sygnał uruchomienia ogrzewacza przepływowego do styku ogrzewacza
przepływowego (podstawowa płyta główna).
Ustawić Poł. biwalentne na TAK.
Następnie rozpocząć ustawienie zgodnie z instrukcją kontrolera zdalnego.
Ikona ogrzewacza przepływowego będzie wyświetlana na górnym ekranie
kontrolera zdalnego.
Po ustawieniu połączenia biwalentnego na TAK, dostępne są dwie opcje wyboru typu sterowania (SG ready / Auto) [Gotowe do Smart
Grid / Automatyczne].
1) Gotowe do SG [SG ready] (dostępne do ustawienia tylko wtedy, gdy opcjonalna płytka drukowana PVB jest ustawiona na TAK).
- Wejście SG ready (Gotowe do SG) z opcjonalnej płytki obwodu drukowanego PCB sterowania terminalu ON/OFF (WŁ./WYŁ.) kotła i
pompy ciepła, jak poniżej.
Syknął SG
Vcc-bit1
Otwarte
Zwarte
Otwarte
Zwarte
* To biwalentne wejście gotowe do SG dzieli się tym samym terminalem, co połączenie [14. SG ready]. Tylko jedno z tych dwóch ustawień
może być ustawione w tym samym czasie.
Gdy jest ustawiony, inne ustawienie zostanie zresetowane, aby nie było ustawione.
2) Auto (jeśli opcjonalna płytka PCB nie jest ustawiona, biwalentny typ sterowania zostanie ustawiony na automatyczną wartość domyślną)
Istnieją 3 różne tryby typu automatycznego pracy kotła. Sekwencje wszystkich trybów przedstawiono poniżej.
1 Alternatywne (przełączenie na pracę ogrzewacza przepływowego, gdy temperatura spadnie poniżej ustawienia)
2 Równoległe (dopuszczenie pracy ogrzewacza przepływowego, gdy temperatura spadnie poniżej ustawienia)
3 Zaawansowane równoległe (możliwość nieznacznego opóźnienia pracy ogrzewacza przepływowego dla pracy równoległej)
Gdy praca ogrzewacza przepływowego jest „WŁ", „styk ogrzewacza przepływowego" jest ustawiony na „WŁ", „_" (znak podkreślenia)
będzie wyświetlany pod ikoną ogrzewacza przepływowego.
Ustawić temperaturę docelową ogrzewacza przepływowego na taką samą jak temperatura pompy ciepła.
Gdy temperatura ogrzewacza przepływowego będzie wyższa od temperatury pompy ciepła, temperatura strefy nie będzie mogła być
osiągnięta, jeśli zawór mieszający nie będzie zainstalowany.
Ten produkt pozwala jedynie na sygnalizowanie sterowania pracy ogrzewacza przepływowego. Za ustawienie pracy ogrzewacza
przepływowego odpowiedzialność ponosi monter.
Tryb alternatywny
praca samego ogrzewacza
przepływowego
-10°C (ustawienie za pomocą kontrolera zdalnego)
148
Ustawienie początkowe: Nie
Ustawienie początkowe: Nie
Ustawienie początkowe: Nie
Vcc-bit2
Otwarte Pompa ciepła OFF (WYŁ), kocioł OFF (WYŁ)
Otwarte Pompa ciepła ON (WŁ), kocioł OFF (WYŁ)
Zwarte Pompa ciepła OFF (WYŁ), kocioł ON (WŁ)
Zwarte Pompa ciepła ON (WŁ), kocioł ON (WŁ)
praca samej pompy ciepła
Temp. zewn.
Ust. systemu
Podłącz. zbiorn.
Podłącz. zbiorn. bufor.
Grzałka zbiornika
Grz. tacy skroplin
Wybór
Ust. systemu
Podłącz. zbiorn. bufor.
Grzałka zbiornika
Grz. tacy skroplin
Altern. czujnik zewn.
Wybór
Ust. systemu
Grzałka zbiornika
Grz. tacy skroplin
Altern. czujnik zewn.
Poł. biwalentne
Wybór
Typ działania
Tryb równoległy
jednoczesna praca ogrzewacza
przepływowego i pompy ciepła
-10°C (ustawienie za pomocą kontrolera zdalnego)
12:00am,Pon
Akcept.
12:00am,Pon
Akcept.
12:00am,Pon
Akcept.
praca samej pompy ciepła
Temp. zewn.
