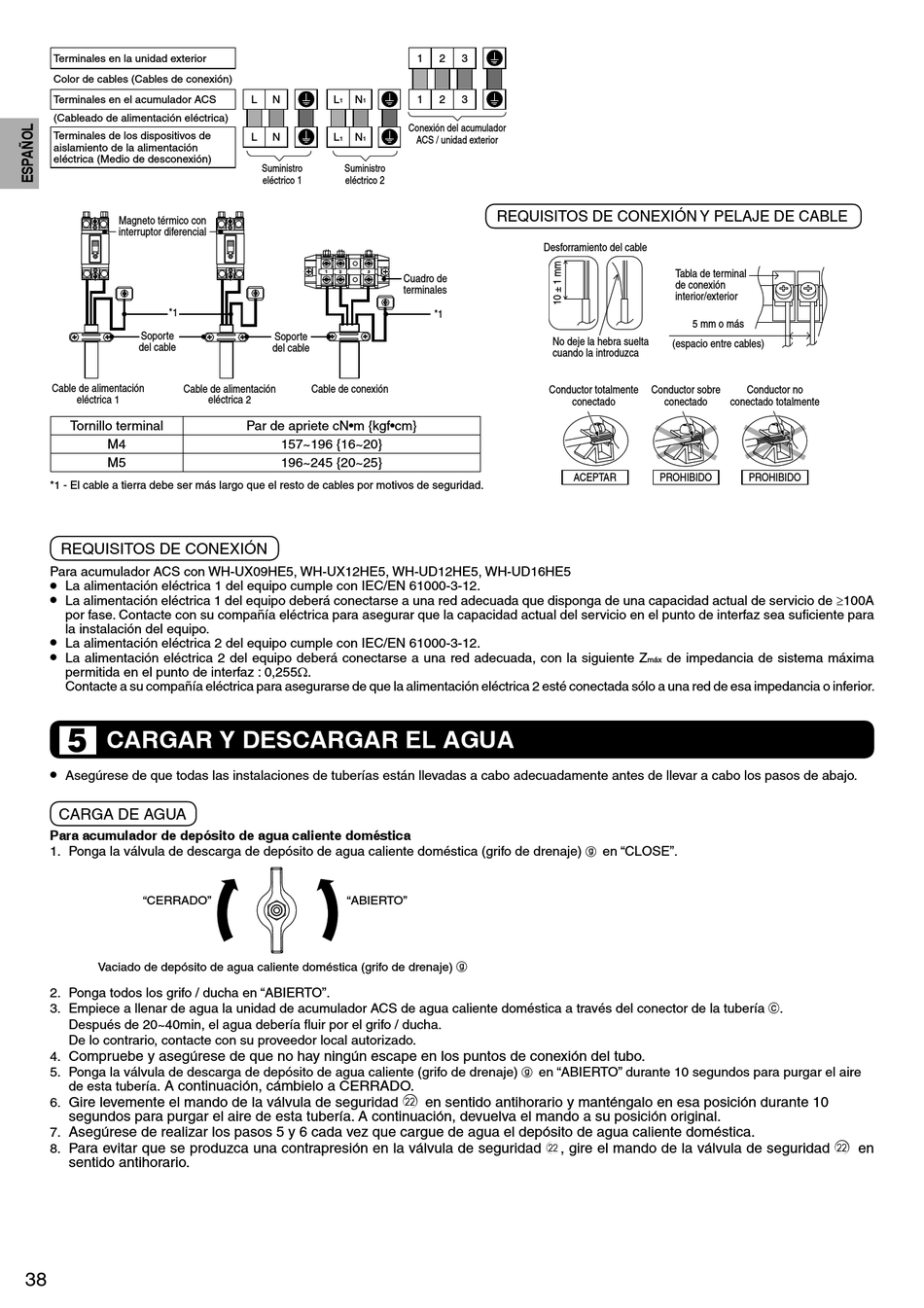

Panasonic WH-ADC1216H6E5C Installationsanleitung Seite 38

Terminales en la unidad exterior
Color de cables (Cables de conexión)
Terminales en el acumulador ACS
(Cableado de alimentación eléctrica)
Terminales de los dispositivos de
aislamiento de la alimentación
eléctrica (Medio de desconexión)
Magneto térmico con
interruptor diferencial
*1
Soporte
del cable
Cable de alimentación Cable de alimentación
eléctrica 1
Tornillo terminal
M4
M5
*1 - El cable a tierra debe ser más largo que el resto de cables por motivos de seguridad.
REQUISITOS DE CONEXIÓN
Para acumulador ACS con WH-UX09HE5, WH-UX12HE5, WH-UD12HE5, WH-UD16HE5
•
La alimentación eléctrica 1 del equipo cumple con IEC/EN 61000-3-12.
La alimentación eléctrica 1 del equipo deberá conectarse a una red adecuada que disponga de una capacidad actual de servicio de 100A
•
por fase. Contacte con su compañía eléctrica para asegurar que la capacidad actual del servicio en el punto de interfaz sea sufi ciente para
la instalación del equipo.
•
La alimentación eléctrica 2 del equipo cumple con IEC/EN 61000-3-12.
•
La alimentación eléctrica 2 del equipo deberá conectarse a una red adecuada, con la siguiente Z
permitida en el punto de interfaz : 0,255.
Contacte a su compañía eléctrica para asegurarse de que la alimentación eléctrica 2 esté conectada sólo a una red de esa impedancia o inferior.
CARGAR Y DESCARGAR EL AGUA
5
•
Asegúrese de que todas las instalaciones de tuberías están llevadas a cabo adecuadamente antes de llevar a cabo los pasos de abajo.
CARGA DE AGUA
Para acumulador de depósito de agua caliente doméstica
1. Ponga la válvula de descarga de depósito de agua caliente doméstica (grifo de drenaje)
"CERRADO"
Vaciado de depósito de agua caliente doméstica (grifo de drenaje)
2. Ponga todos los grifo / ducha en "ABIERTO".
3. Empiece a llenar de agua la unidad de acumulador ACS de agua caliente doméstica a través del conector de la tubería i.
Después de 20~40min, el agua debería fl uir por el grifo / ducha.
De lo contrario, contacte con su proveedor local autorizado.
Compruebe y asegúrese de que no hay ningún escape en los puntos de conexión del tubo.
4.
5. Ponga la válvula de descarga de depósito de agua caliente (grifo de drenaje)
A continuación, cámbielo a CERRADO.
de esta tubería.
Gire levemente el mando de la válvula de seguridad l en sentido antihorario y manténgalo en esa posición durante 10
6.
segundos para purgar el aire de esta tubería. A continuación, devuelva el mando a su posición original.
Asegúrese de realizar los pasos 5 y 6 cada vez que cargue de agua el depósito de agua caliente doméstica.
7.
8. Para evitar que se produzca una contrapresión en la válvula de seguridad
sentido antihorario.
38
L N L N
1 1
L N L N
1 1
Suministro Suministro
eléctrico 1 eléctrico 2
Soporte
del cable
Cable de conexión
eléctrica 2
Par de apriete cN•m {kgf•cm}
157~196 {16~20}
196~245 {20~25}
"ABIERTO"
1 2 3
1 2 3
Conexión del acumulador
ACS / unidad exterior
REQUISITOS DE CONEXIÓN Y PELAJE DE CABLE
Desforramiento del cable
Cuadro de
terminales
*1
No deje la hebra suelta
cuando la introduzca
Conductor totalmente
conectado
ACEPTAR
g
en "ABIERTO" durante 10 segundos para purgar el aire
g
, gire el mando de la válvula de seguridad l en
l
Tabla de terminal
de conexión
interior/exterior
5 mm o más
(espacio entre cables)
Conductor sobre Conductor no
conectado conectado totalmente
PROHIBIDO PROHIBIDO
de impedancia de sistema máxima
máx
en "CLOSE".
