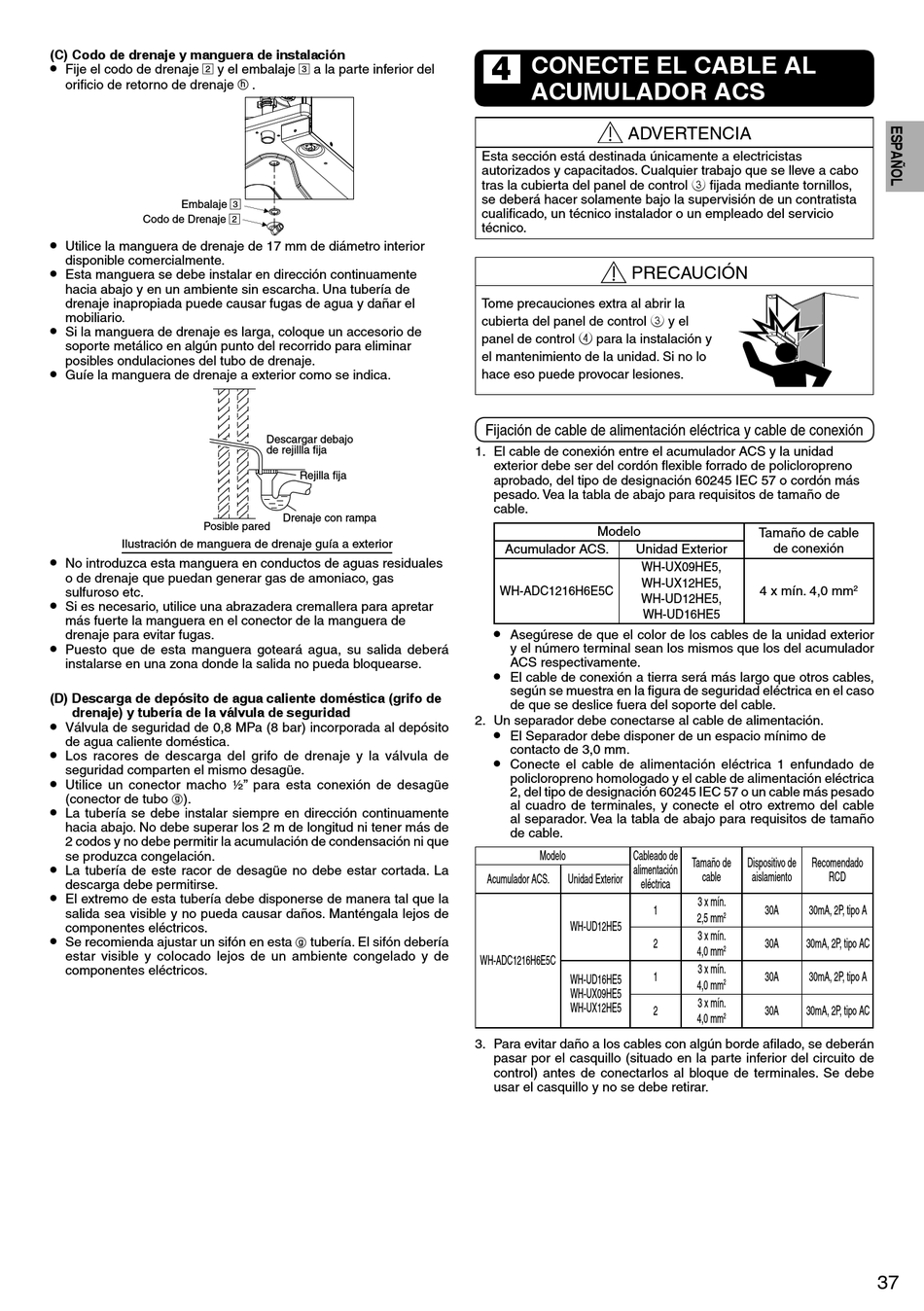

(C) Codo de drenaje y manguera de instalación
•
Fije el codo de drenaje 2 y el embalaje 3 a la parte inferior del
orifi cio de retorno de drenaje
Embalaje
Codo de Drenaje
•
Utilice la manguera de drenaje de 17 mm de diámetro interior
disponible comercialmente.
•
Esta manguera se debe instalar en dirección continuamente
hacia abajo y en un ambiente sin escarcha. Una tubería de
drenaje inapropiada puede causar fugas de agua y dañar el
mobiliario.
•
Si la manguera de drenaje es larga, coloque un accesorio de
soporte metálico en algún punto del recorrido para eliminar
posibles ondulaciones del tubo de drenaje.
•
Guíe la manguera de drenaje a exterior como se indica.
Posible pared
Ilustración de manguera de drenaje guía a exterior
•
No introduzca esta manguera en conductos de aguas residuales
o de drenaje que puedan generar gas de amoniaco, gas
sulfuroso etc.
•
Si es necesario, utilice una abrazadera cremallera para apretar
más fuerte la manguera en el conector de la manguera de
drenaje para evitar fugas.
•
Puesto que de esta manguera goteará agua, su salida deberá
instalarse en una zona donde la salida no pueda bloquearse.
(D) Descarga de depósito de agua caliente doméstica (grifo de
drenaje) y tubería de la válvula de seguridad
•
Válvula de seguridad de 0,8 MPa (8 bar) incorporada al depósito
de agua caliente doméstica.
•
Los racores de descarga del grifo de drenaje y la válvula de
seguridad comparten el mismo desagüe.
•
Utilice un conector macho ½" para esta conexión de desagüe
(conector de tubo ).
g
•
La tubería se debe instalar siempre en dirección continuamente
hacia abajo. No debe superar los 2 m de longitud ni tener más de
2 codos y no debe permitir la acumulación de condensación ni que
se produzca congelación.
•
La tubería de este racor de desagüe no debe estar cortada. La
descarga debe permitirse.
•
El extremo de esta tubería debe disponerse de manera tal que la
salida sea visible y no pueda causar daños. Manténgala lejos de
componentes eléctricos.
•
Se recomienda ajustar un sifón en esta
estar visible y colocado lejos de un ambiente congelado y de
componentes eléctricos.
.
h
3
2
Descargar debajo
de rejillla fi ja
Rejilla fi ja
Drenaje con rampa
tubería. El sifón debería
g
CONECTE EL CABLE AL
4
ACUMULADOR ACS
ADVERTENCIA
Esta sección está destinada únicamente a electricistas
autorizados y capacitados. Cualquier trabajo que se lleve a cabo
tras la cubierta del panel de control 3 fi jada mediante tornillos,
se deberá hacer solamente bajo la supervisión de un contratista
cualifi cado, un técnico instalador o un empleado del servicio
técnico.
PRECAUCIÓN
Tome precauciones extra al abrir la
cubierta del panel de control 3 y el
panel de control 4 para la instalación y
el mantenimiento de la unidad. Si no lo
hace eso puede provocar lesiones.
Fijación de cable de alimentación eléctrica y cable de conexión
1. El cable de conexión entre el acumulador ACS y la unidad
exterior debe ser del cordón fl exible forrado de policloropreno
aprobado, del tipo de designación 60245 IEC 57 o cordón más
pesado. Vea la tabla de abajo para requisitos de tamaño de
cable.
Modelo
Acumulador ACS. Unidad Exterior
WH-UX09HE5,
WH-UX12HE5,
WH-ADC1216H6E5C
WH-UD12HE5,
WH-UD16HE5
•
Asegúrese de que el color de los cables de la unidad exterior
y el número terminal sean los mismos que los del acumulador
ACS respectivamente.
•
El cable de conexión a tierra será más largo que otros cables,
según se muestra en la fi gura de seguridad eléctrica en el caso
de que se deslice fuera del soporte del cable.
2. Un separador debe conectarse al cable de alimentación.
•
El Separador debe disponer de un espacio mínimo de
contacto de 3,0 mm.
•
Conecte el cable de alimentación eléctrica 1 enfundado de
policloropreno homologado y el cable de alimentación eléctrica
2, del tipo de designación 60245 IEC 57 o un cable más pesado
al cuadro de terminales, y conecte el otro extremo del cable
al separador. Vea la tabla de abajo para requisitos de tamaño
de cable.
Modelo Cableado de
alimentación
Acumulador ACS. Unidad Exterior
eléctrica
WH-UD12HE5
WH-ADC1216H6E5C
WH-UD16HE5
WH-UX09HE5
WH-UX12HE5
3. Para evitar daño a los cables con algún borde afi lado, se deberán
pasar por el casquillo (situado en la parte inferior del circuito de
control) antes de conectarlos al bloque de terminales. Se debe
usar el casquillo y no se debe retirar.
Tamaño de cable
de conexión
4 x mín. 4,0 mm
Tamaño de Dispositivo de Recomendado
cable aislamiento
3 x mín.
1 30A 30mA, 2P, tipo A
2,5 mm 2
3 x mín.
2 30A 30mA, 2P, tipo AC
2
4,0 mm
3 x mín.
1 30A 30mA, 2P, tipo A
4,0 mm 2
3 x mín.
2 30A 30mA, 2P, tipo AC
2
4,0 mm
2
RCD
