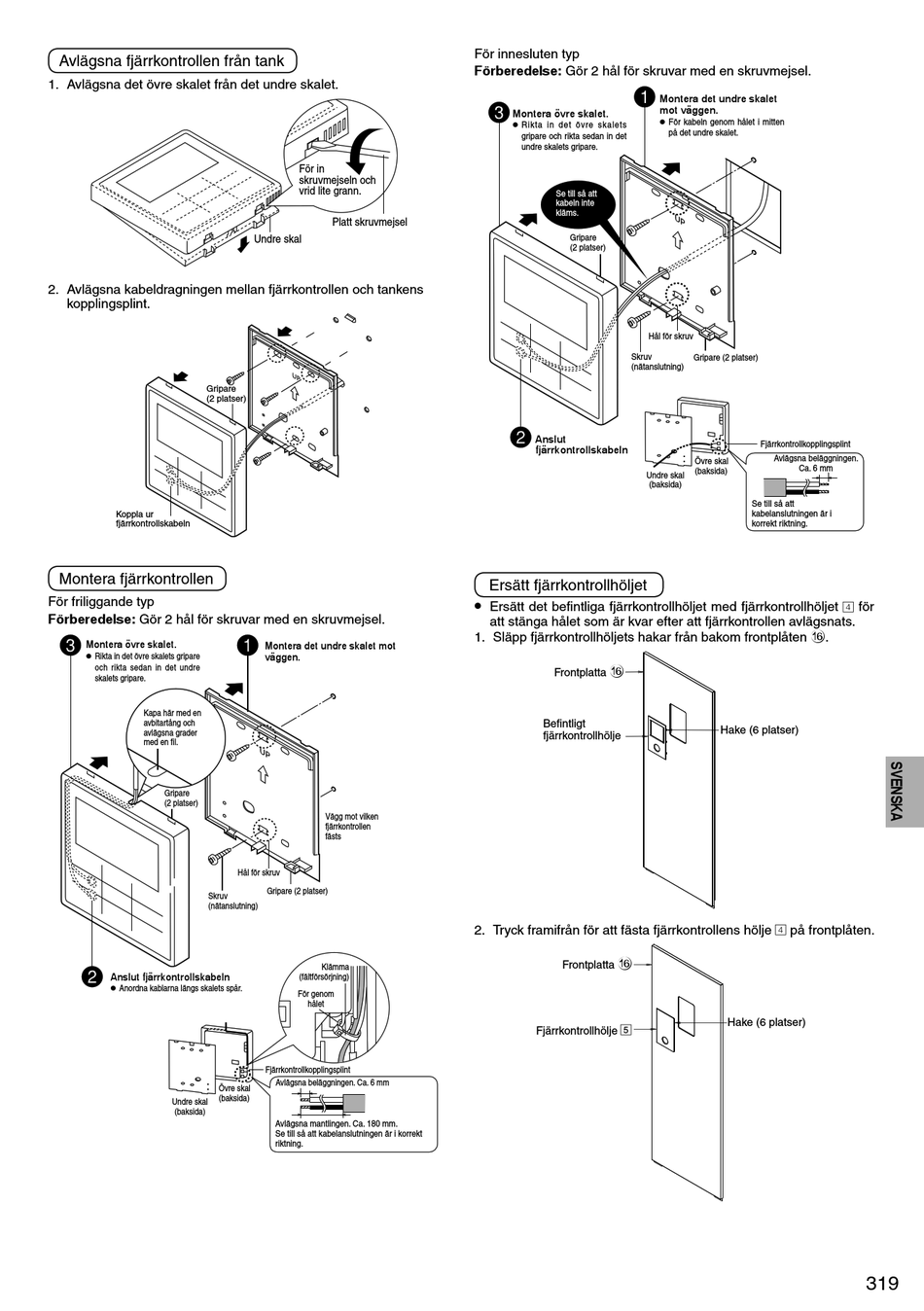

Avlägsna fjärrkontrollen från tank
1. Avlägsna det övre skalet från det undre skalet.
2. Avlägsna kabeldragningen mellan fjärrkontrollen och tankens
kopplingsplint.
Gripare
(2 platser)
Koppla ur
fjärrkontrollskabeln
Montera fjärrkontrollen
För friliggande typ
Förberedelse: Gör 2 hål för skruvar med en skruvmejsel.
Montera övre skalet.
•
Rikta in det övre skalets gripare
och rikta sedan in det undre
skalets gripare.
Kapa här med en
avbitartång och
avlägsna grader
med en fi l.
Gripare
(2 platser)
Skruv
(nätanslutning)
Anslut fjärrkontrollskabeln
•
Anordna kablarna längs skalets spår.
Övre skal
(baksida)
Undre skal
(baksida)
För in
skruvmejseln och
vrid lite grann.
Platt skruvmejsel
Undre skal
Montera det undre skalet mot
väggen.
U P
Vägg mot vilken
fjärrkontrollen
fästs
Hål för skruv
Gripare (2 platser)
Klämma
(fältförsörjning)
För genom
hålet
Fjärrkontrollkopplingsplint
Avlägsna beläggningen. Ca. 6 mm
Avlägsna mantlingen. Ca. 180 mm.
Se till så att kabelanslutningen är i korrekt
riktning.
För innesluten typ
Förberedelse: Gör 2 hål för skruvar med en skruvmejsel.
Montera övre skalet.
•
Rikta in det övre skalets
gripare och rikta sedan in det
undre skalets gripare.
Se till så att
kabeln inte
kläms.
Gripare
(2 platser)
Hål för skruv
Skruv
(nätanslutning)
Anslut
fjärrkontrollskabeln
Undre skal
(baksida)
Ersätt fjärrkontrollhöljet
•
Ersätt det befintliga fjärrkontrollhöljet med fjärrkontrollhöljet 4 för
att stänga hålet som är kvar efter att fjärrkontrollen avlägsnats.
1. Släpp fjärrkontrollhöljets hakar från bakom frontplåten f.
f
Frontplatta
Befi ntligt
fjärrkontrollhölje
2. Tryck framifrån för att fästa fjärrkontrollens hölje 4 på frontplåten.
f
Frontplatta
5
Fjärrkontrollhölje
Montera det undre skalet
mot väggen.
•
För kabeln genom hålet i mitten
på det undre skalet.
U P
Gripare (2 platser)
Fjärrkontrollkopplingsplint
Avlägsna beläggningen.
Övre skal
Ca. 6 mm
(baksida)
Se till så att
kabelanslutningen är i
korrekt riktning.
Hake (6 platser)
Hake (6 platser)
