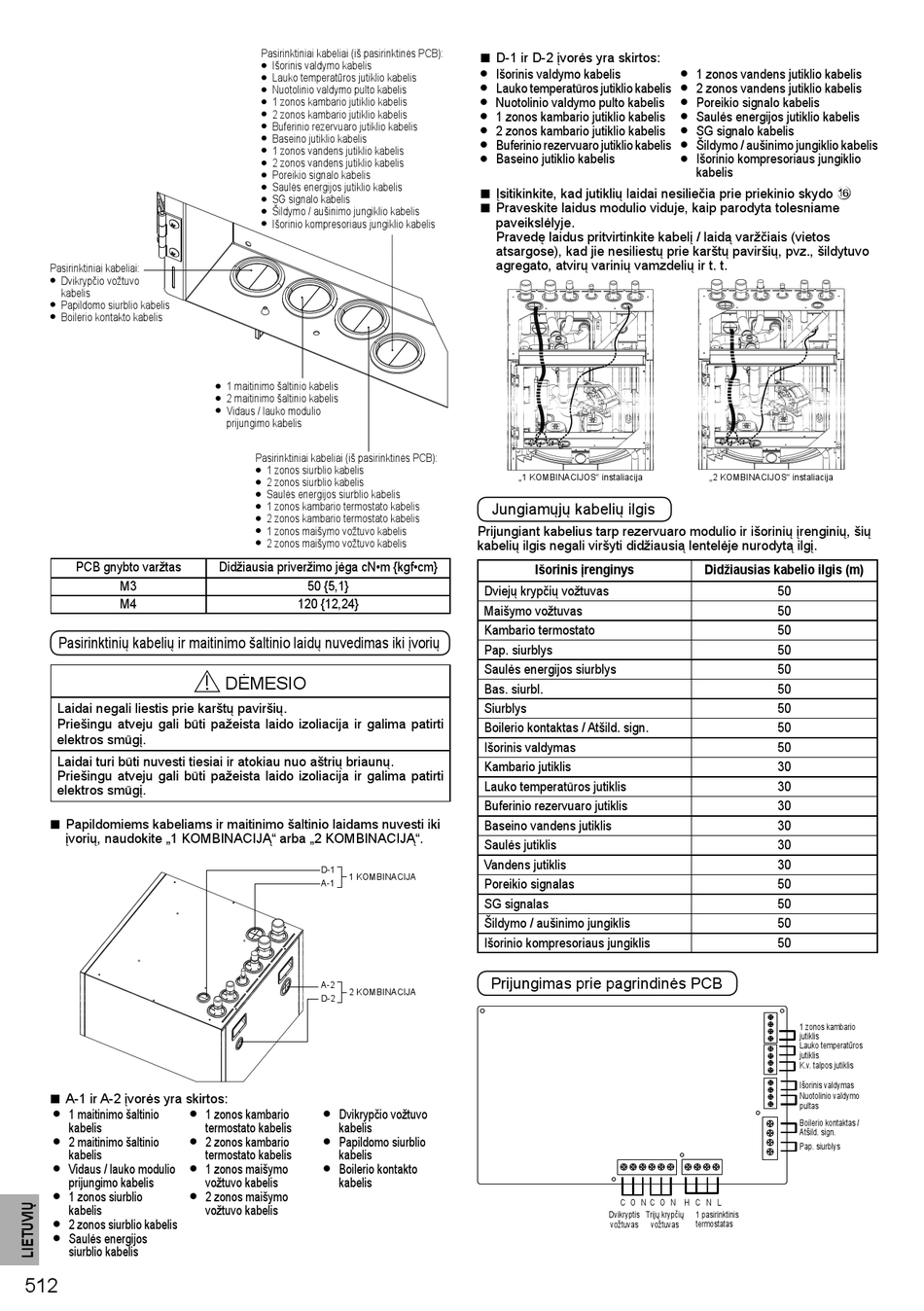

Panasonic WH-ADC1216H6E5C Installationsanleitung Seite 512

Pasirinktiniai kabeliai:
• Dvikrypčio vožtuvo
kabelis
• Papildomo siurblio kabelis
• Boilerio kontakto kabelis
PCB gnybto varžtas
M3
M4
Pasirinktinių kabelių ir maitinimo šaltinio laidų nuvedimas iki įvorių
Laidai negali liestis prie karštų paviršių.
Priešingu atveju gali būti pažeista laido izoliacija ir galima patirti
elektros smūgį.
Laidai turi būti nuvesti tiesiai ir atokiau nuo aštrių briaunų.
Priešingu atveju gali būti pažeista laido izoliacija ir galima patirti
elektros smūgį.
Papildomiems kabeliams ir maitinimo šaltinio laidams nuvesti iki
 
įvorių, naudokite „1 KOMBINACIJĄ" arba „2 KOMBINACIJĄ".
A-1 ir A-2 įvorės yra skirtos:
 
• 1 maitinimo šaltinio •
kabelis
• 2 maitinimo šaltinio •
kabelis
• Vidaus / lauko modulio •
prijungimo kabelis
• 1 zonos siurblio •
kabelis
• 2 zonos siurblio kabelis
• Saulės energijos
siurblio kabelis
512
Pasirinktiniai kabeliai (iš pasirinktinės PCB):
• Išorinis valdymo kabelis
• Lauko temperatūros jutiklio kabelis
• Nuotolinio valdymo pulto kabelis
• 1 zonos kambario jutiklio kabelis
• 2 zonos kambario jutiklio kabelis
• Buferinio rezervuaro jutiklio kabelis
• Baseino jutiklio kabelis
• 1 zonos vandens jutiklio kabelis
• 2 zonos vandens jutiklio kabelis
• Poreikio signalo kabelis
• Saulės energijos jutiklio kabelis
• SG signalo kabelis
• Šildymo / aušinimo jungiklio kabelis
• Išorinio kompresoriaus jungiklio kabelis
• 1 maitinimo šaltinio kabelis
• 2 maitinimo šaltinio kabelis
• Vidaus / lauko modulio
prijungimo kabelis
Pasirinktiniai kabeliai (iš pasirinktinės PCB):
• 1 zonos siurblio kabelis
• 2 zonos siurblio kabelis
• Saulės energijos siurblio kabelis
• 1 zonos kambario termostato kabelis
• 2 zonos kambario termostato kabelis
• 1 zonos maišymo vožtuvo kabelis
• 2 zonos maišymo vožtuvo kabelis
Didžiausia priveržimo jėga cN•m {kgf•cm}
50 {5,1}
120 {12,24}
DĖMESIO
D-1
1 KOMBINACIJA
A-1
A-2
2 KOMBINACIJA
D-2
1 zonos kambario • Dvikrypčio vožtuvo
termostato kabelis kabelis
2 zonos kambario • Papildomo siurblio
termostato kabelis kabelis
1 zonos maišymo • Boilerio kontakto
vožtuvo kabelis kabelis
2 zonos maišymo
vožtuvo kabelis
D-1 ir D-2 įvorės yra skirtos:
 
• Išorinis valdymo kabelis
• Lauko temperatūros jutiklio kabelis
• Nuotolinio valdymo pulto kabelis
• 1 zonos kambario jutiklio kabelis
• 2 zonos kambario jutiklio kabelis
•
Buferinio rezervuaro jutiklio kabelis
• Baseino jutiklio kabelis
Įsitikinkite, kad jutiklių laidai nesiliečia prie priekinio skydo f
 
Praveskite laidus modulio viduje, kaip parodyta tolesniame
 
paveikslėlyje.
Pravedę laidus pritvirtinkite kabelį / laidą varžčiais (vietos
atsargose), kad jie nesiliestų prie karštų paviršių, pvz., šildytuvo
agregato, atvirų varinių vamzdelių ir t. t.
„1 KOMBINACIJOS" instaliacija
Jungiamųjų kabelių ilgis
Prijungiant kabelius tarp rezervuaro modulio ir išorinių įrenginių, šių
kabelių ilgis negali viršyti didžiausią lentelėje nurodytą ilgį.
Išorinis įrenginys
Dviejų krypčių vožtuvas
Maišymo vožtuvas
Kambario termostato
Pap. siurblys
Saulės energijos siurblys
Bas. siurbl.
Siurblys
Boilerio kontaktas / Atšild. sign.
Išorinis valdymas
Kambario jutiklis
Lauko temperatūros jutiklis
Buferinio rezervuaro jutiklis
Baseino vandens jutiklis
Saulės jutiklis
Vandens jutiklis
Poreikio signalas
SG signalas
Šildymo / aušinimo jungiklis
Išorinio kompresoriaus jungiklis
Prijungimas prie pagrindinės PCB
C O N C O N
Dvikryptis Trijų krypčių
vožtuvas vožtuvas
• 1 zonos vandens jutiklio kabelis
• 2 zonos vandens jutiklio kabelis
• Poreikio signalo kabelis
• Saulės energijos jutiklio kabelis
• SG signalo kabelis
•
Šildymo / aušinimo jungiklio kabelis
• Išorinio kompresoriaus jungiklio
kabelis
„2 KOMBINACIJOS" instaliacija
Didžiausias kabelio ilgis (m)
50
50
50
50
50
50
50
50
50
30
30
30
30
30
30
50
50
50
50
1 zonos kambario
jutiklis
Lauko temperatūros
jutiklis
K.v. talpos jutiklis
Išorinis valdymas
Nuotolinio valdymo
pultas
Boilerio kontaktas /
Atšild. sign.
Pap. siurblys
H C N L
1 pasirinktinis
termostatas
