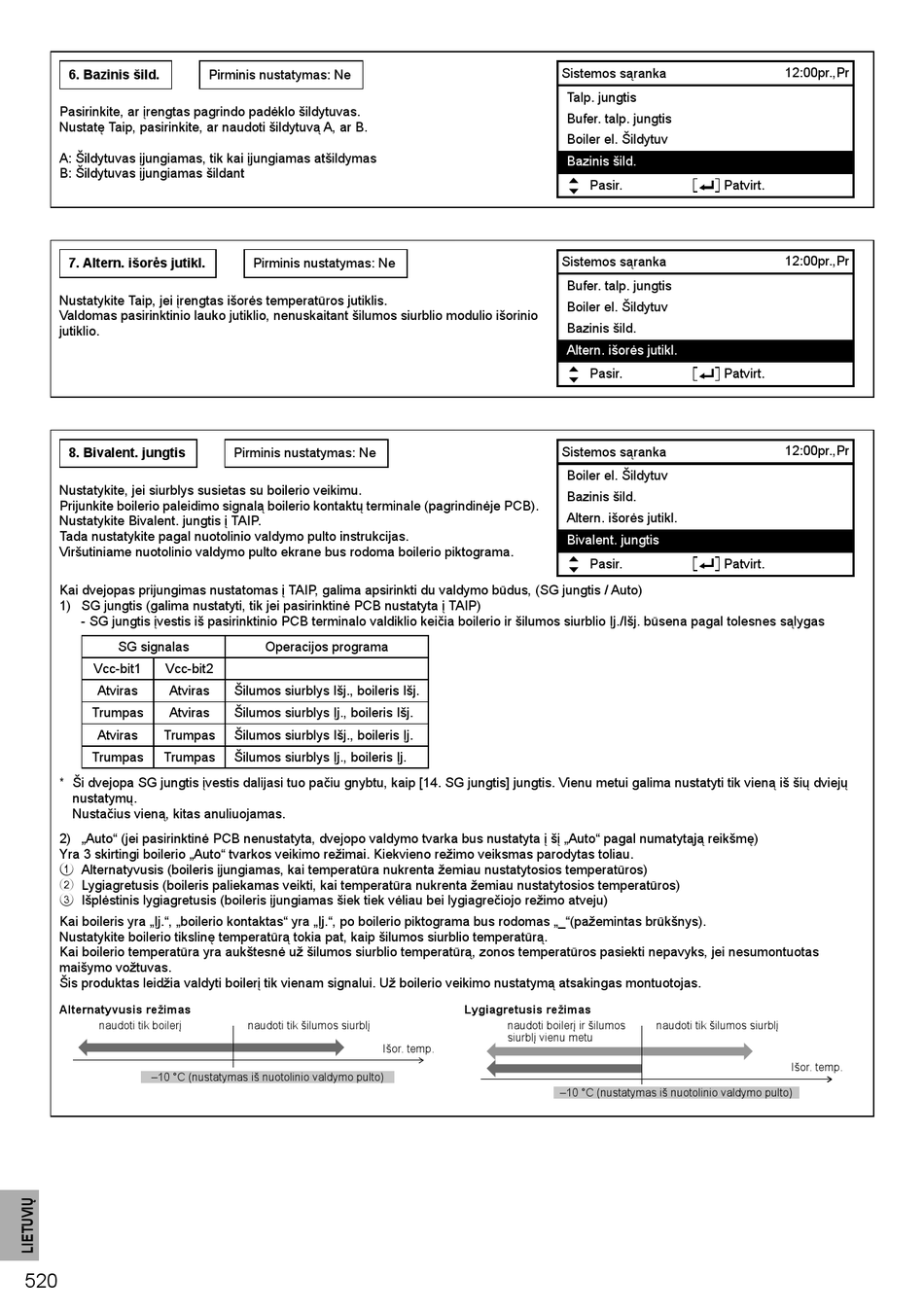

6. Bazinis šild.
Pasirinkite, ar įrengtas pagrindo padėklo šildytuvas.
Nustatę Taip, pasirinkite, ar naudoti šildytuvą A, ar B.
A: Šildytuvas įjungiamas, tik kai įjungiamas atšildymas
B: Šildytuvas įjungiamas šildant
7. Altern. išorės jutikl.
Nustatykite Taip, jei įrengtas išorės temperatūros jutiklis.
Valdomas pasirinktinio lauko jutiklio, nenuskaitant šilumos siurblio modulio išorinio
jutiklio.
8. Bivalent. jungtis
Nustatykite, jei siurblys susietas su boilerio veikimu.
Prijunkite boilerio paleidimo signalą boilerio kontaktų terminale (pagrindinėje PCB).
Nustatykite Bivalent. jungtis į TAIP.
Tada nustatykite pagal nuotolinio valdymo pulto instrukcijas.
Viršutiniame nuotolinio valdymo pulto ekrane bus rodoma boilerio piktograma.
Kai dvejopas prijungimas nustatomas į TAIP, galima apsirinkti du valdymo būdus, (SG jungtis / Auto)
1) SG jungtis (galima nustatyti, tik jei pasirinktinė PCB nustatyta į TAIP)
- SG jungtis įvestis iš pasirinktinio PCB terminalo valdiklio keičia boilerio ir šilumos siurblio Įj./Išj. būsena pagal tolesnes sąlygas
SG signalas
Vcc-bit1 Vcc-bit2
Atviras Atviras
Trumpas Atviras
Atviras Trumpas
Trumpas Trumpas
* Ši dvejopa SG jungtis įvestis dalijasi tuo pačiu gnybtu, kaip [14. SG jungtis] jungtis. Vienu metui galima nustatyti tik vieną iš šių dviejų
nustatymų.
Nustačius vieną, kitas anuliuojamas.
2) „Auto" (jei pasirinktinė PCB nenustatyta, dvejopo valdymo tvarka bus nustatyta į šį „Auto" pagal numatytąją reikšmę)
Yra 3 skirtingi boilerio „Auto" tvarkos veikimo režimai. Kiekvieno režimo veiksmas parodytas toliau.
1 Alternatyvusis (boileris įjungiamas, kai temperatūra nukrenta žemiau nustatytosios temperatūros)
2 Lygiagretusis (boileris paliekamas veikti, kai temperatūra nukrenta žemiau nustatytosios temperatūros)
3 Išplėstinis lygiagretusis (boileris įjungiamas šiek tiek vėliau bei lygiagrečiojo režimo atveju)
Kai boileris yra „Įj.", „boilerio kontaktas" yra „Įj.", po boilerio piktograma bus rodomas „_"(pažemintas brūkšnys).
Nustatykite boilerio tikslinę temperatūrą tokia pat, kaip šilumos siurblio temperatūrą.
Kai boilerio temperatūra yra aukštesnė už šilumos siurblio temperatūrą, zonos temperatūros pasiekti nepavyks, jei nesumontuotas
maišymo vožtuvas.
Šis produktas leidžia valdyti boilerį tik vienam signalui. Už boilerio veikimo nustatymą atsakingas montuotojas.
Alternatyvusis režimas
naudoti tik boilerį
–10 °C (nustatymas iš nuotolinio valdymo pulto)
520
Pirminis nustatymas: Ne
Pirminis nustatymas: Ne
Pirminis nustatymas: Ne
Operacijos programa
Šilumos siurblys Išj., boileris Išj.
Šilumos siurblys Įj., boileris Išj.
Šilumos siurblys Išj., boileris Įj.
Šilumos siurblys Įj., boileris Įj.
naudoti tik šilumos siurblį
Išor. temp.
Sistemos sąranka
Talp. jungtis
Bufer. talp. jungtis
Boiler el. Šildytuv
Bazinis šild.
Pasir.
Sistemos sąranka
Bufer. talp. jungtis
Boiler el. Šildytuv
Bazinis šild.
Altern. išorės jutikl.
Pasir.
Sistemos sąranka
Boiler el. Šildytuv
Bazinis šild.
Altern. išorės jutikl.
Bivalent. jungtis
Pasir.
Lygiagretusis režimas
naudoti boilerį ir šilumos
siurblį vienu metu
–10 °C (nustatymas iš nuotolinio valdymo pulto)
12:00pr.,Pr
Patvirt.
12:00pr.,Pr
Patvirt.
12:00pr.,Pr
Patvirt.
naudoti tik šilumos siurblį
Išor. temp.
