Panasonic WH-ADC1216H6E5C Installationsanleitung Seite 120

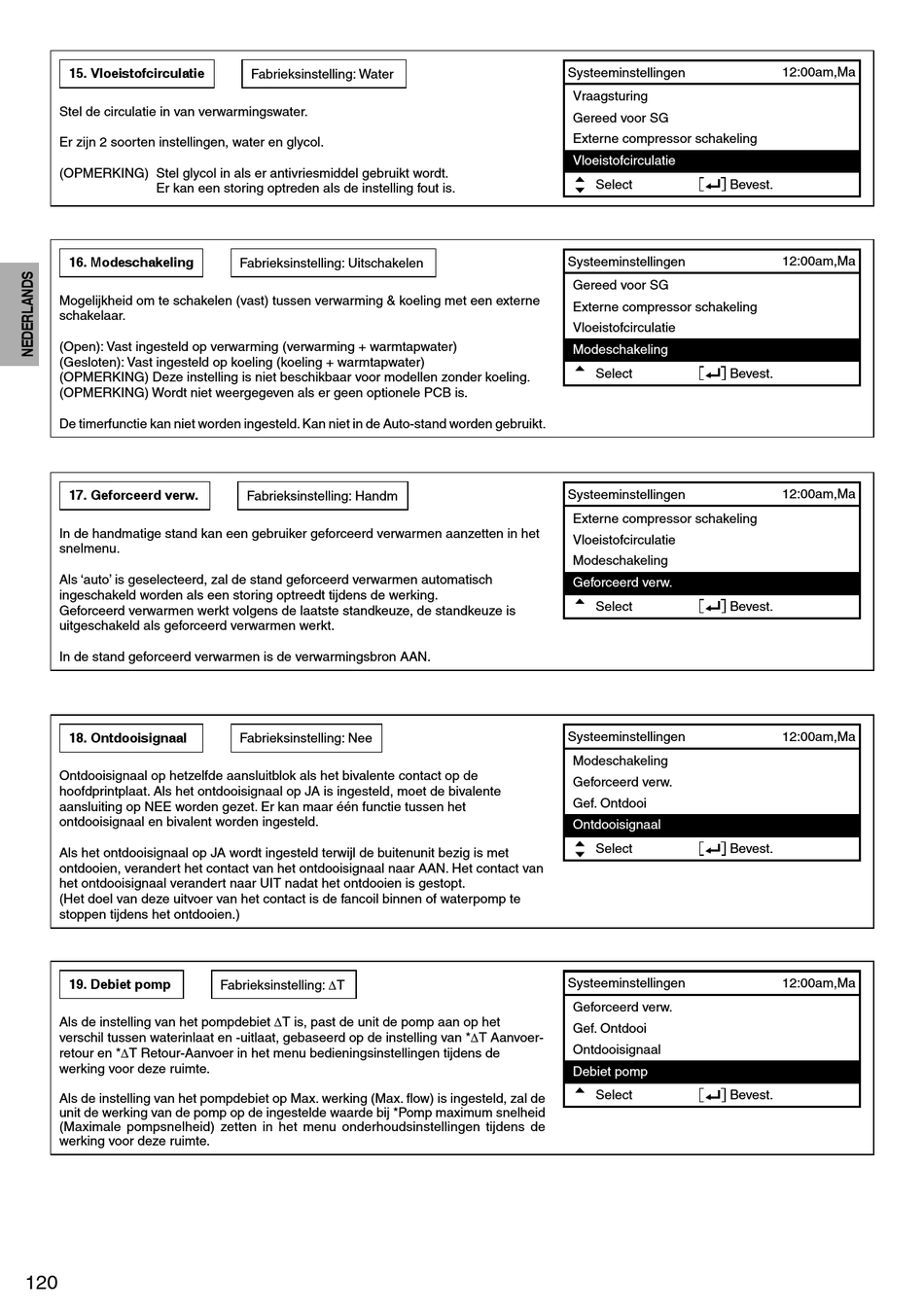

15. Vloeistofcirculatie
Stel de circulatie in van verwarmingswater.
Er zijn 2 soorten instellingen, water en glycol.
(OPMERKING) Stel glycol in als er antivriesmiddel gebruikt wordt.
Er kan een storing optreden als de instelling fout is.
16. Modeschakeling
Mogelijkheid om te schakelen (vast) tussen verwarming & koeling met een externe
schakelaar.
(Open): Vast ingesteld op verwarming (verwarming + warmtapwater)
(Gesloten): Vast ingesteld op koeling (koeling + warmtapwater)
(OPMERKING) Deze instelling is niet beschikbaar voor modellen zonder koeling.
(OPMERKING) Wordt niet weergegeven als er geen optionele PCB is.
De timerfunctie kan niet worden ingesteld. Kan niet in de Auto-stand worden gebruikt.
17. Geforceerd verw.
In de handmatige stand kan een gebruiker geforceerd verwarmen aanzetten in het
snelmenu.
Als 'auto' is geselecteerd, zal de stand geforceerd verwarmen automatisch
ingeschakeld worden als een storing optreedt tijdens de werking.
Geforceerd verwarmen werkt volgens de laatste standkeuze, de standkeuze is
uitgeschakeld als geforceerd verwarmen werkt.
In de stand geforceerd verwarmen is de verwarmingsbron AAN.
18. Ontdooisignaal
Ontdooisignaal op hetzelfde aansluitblok als het bivalente contact op de
hoofdprintplaat. Als het ontdooisignaal op JA is ingesteld, moet de bivalente
aansluiting op NEE worden gezet. Er kan maar één functie tussen het
ontdooisignaal en bivalent worden ingesteld.
Als het ontdooisignaal op JA wordt ingesteld terwijl de buitenunit bezig is met
ontdooien, verandert het contact van het ontdooisignaal naar AAN. Het contact van
het ontdooisignaal verandert naar UIT nadat het ontdooien is gestopt.
(Het doel van deze uitvoer van het contact is de fancoil binnen of waterpomp te
stoppen tijdens het ontdooien.)
19. Debiet pomp
Als de instelling van het pompdebiet T is, past de unit de pomp aan op het
verschil tussen waterinlaat en -uitlaat, gebaseerd op de instelling van *T Aanvoer-
retour en *T Retour-Aanvoer in het menu bedieningsinstellingen tijdens de
werking voor deze ruimte.
Als de instelling van het pompdebiet op Max. werking (Max. fl ow) is ingesteld, zal de
unit de werking van de pomp op de ingestelde waarde bij *Pomp maximum snelheid
(Maximale pompsnelheid) zetten in het menu onderhoudsinstellingen tijdens de
werking voor deze ruimte.
120
Fabrieksinstelling: Water
Fabrieksinstelling: Uitschakelen
Fabrieksinstelling: Handm
Fabrieksinstelling: Nee
Fabrieksinstelling: T
Systeeminstellingen
Vraagsturing
Gereed voor SG
Externe compressor schakeling
Vloeistofcirculatie
Select Bevest.
Systeeminstellingen
Gereed voor SG
Externe compressor schakeling
Vloeistofcirculatie
Modeschakeling
Select Bevest.
Systeeminstellingen
Externe compressor schakeling
Vloeistofcirculatie
Modeschakeling
Geforceerd verw.
Select Bevest.
Systeeminstellingen
Modeschakeling
Geforceerd verw.
Gef. Ontdooi
Ontdooisignaal
Select Bevest.
Systeeminstellingen
Geforceerd verw.
Gef. Ontdooi
Ontdooisignaal
Debiet pomp
Select Bevest.
12:00am,Ma
12:00am,Ma
12:00am,Ma
12:00am,Ma
12:00am,Ma
