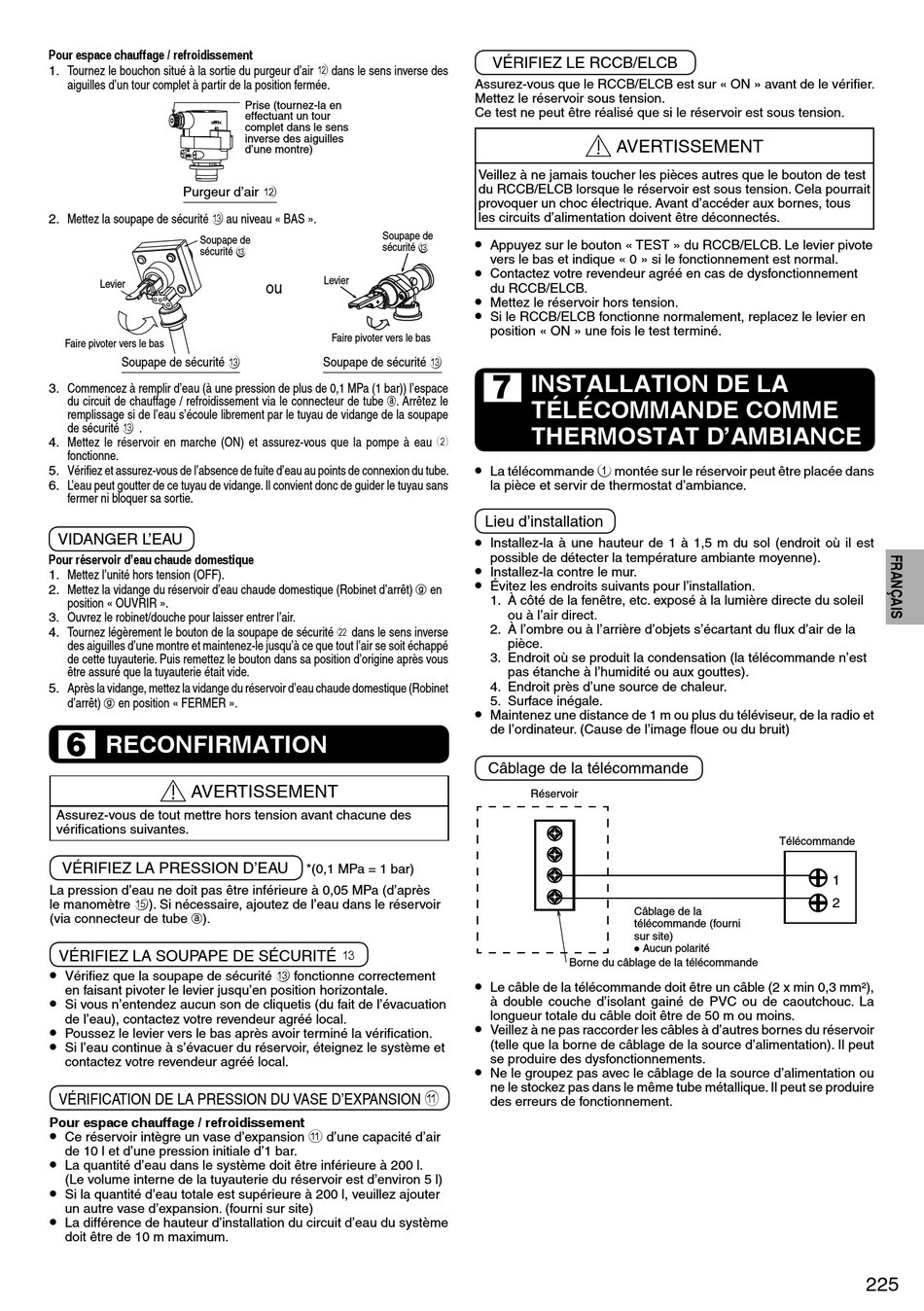

Pour espace chauffage / refroidissement
1. Tournez le bouchon situé à la sortie du purgeur d'air b dans le sens inverse des
aiguilles d'un tour complet à partir de la position fermée.
Purgeur d'air b
2. Mettez la soupape de sécurité c au niveau « BAS ».
Soupape de
sécurité c
Levier
Faire pivoter vers le bas
Soupape de sécurité c
3. Commencez à remplir d'eau (à une pression de plus de 0,1 MPa (1 bar)) l'espace
du circuit de chauffage / refroidissement via le connecteur de tube g. Arrêtez le
remplissage si de l'eau s'écoule librement par le tuyau de vidange de la soupape
de sécurité c .
4. Mettez le réservoir en marche (ON) et assurez-vous que la pompe à eau 2
fonctionne.
5. Vérifi ez et assurez-vous de l'absence de fuite d'eau au points de connexion du tube.
6. L'eau peut goutter de ce tuyau de vidange. Il convient donc de guider le tuyau sans
fermer ni bloquer sa sortie.
VIDANGER L'EAU
Pour réservoir d'eau chaude domestique
1. Mettez l'unité hors tension (OFF).
2. Mettez la vidange du réservoir d'eau chaude domestique (Robinet d'arrêt)
position « OUVRIR ».
3. Ouvrez le robinet/douche pour laisser entrer l'air.
4. Tournez légèrement le bouton de la soupape de sécurité l dans le sens inverse
des aiguilles d'une montre et maintenez-le jusqu'à ce que tout l'air se soit échappé
de cette tuyauterie. Puis remettez le bouton dans sa position d'origine après vous
être assuré que la tuyauterie était vide.
5. Après la vidange, mettez la vidange du réservoir d'eau chaude domestique (Robinet
d'arrêt) en position « FERMER ».
g
RECONFIRMATION
6
AVERTISSEMENT
Assurez-vous de tout mettre hors tension avant chacune des
vérifi cations suivantes.
VÉRIFIEZ LA PRESSION D'EAU
La pression d'eau ne doit pas être inférieure à 0,05 MPa (d'après
le manomètre e). Si nécessaire, ajoutez de l'eau dans le réservoir
(via connecteur de tube g).
VÉRIFIEZ LA SOUPAPE DE SÉCURITÉ c
• Vérifi ez que la soupape de sécurité c fonctionne correctement
en faisant pivoter le levier jusqu'en position horizontale.
•
Si vous n'entendez aucun son de cliquetis (du fait de l'évacuation
de l'eau), contactez votre revendeur agréé local.
•
Poussez le levier vers le bas après avoir terminé la vérifi cation.
•
Si l'eau continue à s'évacuer du réservoir, éteignez le système et
contactez votre revendeur agréé local.
VÉRIFICATION DE LA PRESSION DU VASE D'EXPANSION a
Pour espace chauffage / refroidissement
• Ce réservoir intègre un vase d'expansion a d'une capacité d'air
de 10 l et d'une pression initiale d'1 bar.
•
La quantité d'eau dans le système doit être inférieure à 200 l.
(Le volume interne de la tuyauterie du réservoir est d'environ 5 l)
•
Si la quantité d'eau totale est supérieure à 200 l, veuillez ajouter
un autre vase d'expansion. (fourni sur site)
•
La différence de hauteur d'installation du circuit d'eau du système
doit être de 10 m maximum.
Prise (tournez-la en
effectuant un tour
complet dans le sens
inverse des aiguilles
d'une montre)
Soupape de
sécurité c
Levier
ou
Faire pivoter vers le bas
Soupape de sécurité c
g
*(0,1 MPa = 1 bar)
VÉRIFIEZ LE RCCB/ELCB
Assurez-vous que le RCCB/ELCB est sur « ON » avant de le vérifi er.
Mettez le réservoir sous tension.
Ce test ne peut être réalisé que si le réservoir est sous tension.
Veillez à ne jamais toucher les pièces autres que le bouton de test
du RCCB/ELCB lorsque le réservoir est sous tension. Cela pourrait
provoquer un choc électrique. Avant d'accéder aux bornes, tous
les circuits d'alimentation doivent être déconnectés.
•
Appuyez sur le bouton « TEST » du RCCB/ELCB. Le levier pivote
vers le bas et indique « 0 » si le fonctionnement est normal.
•
Contactez votre revendeur agréé en cas de dysfonctionnement
du RCCB/ELCB.
•
Mettez le réservoir hors tension.
•
Si le RCCB/ELCB fonctionne normalement, replacez le levier en
position « ON » une fois le test terminé.
INSTALLATION DE LA
7
TÉLÉCOMMANDE COMME
THERMOSTAT D'AMBIANCE
• La télécommande 1 montée sur le réservoir peut être placée dans
la pièce et servir de thermostat d'ambiance.
Lieu d'installation
•
Installez-la à une hauteur de 1 à 1,5 m du sol (endroit où il est
possible de détecter la température ambiante moyenne).
•
Installez-la contre le mur.
•
Évitez les endroits suivants pour l'installation.
en
1. À côté de la fenêtre, etc. exposé à la lumière directe du soleil
ou à l'air direct.
2. À l'ombre ou à l'arrière d'objets s'écartant du fl ux d'air de la
pièce.
3. Endroit où se produit la condensation (la télécommande n'est
pas étanche à l'humidité ou aux gouttes).
4. Endroit près d'une source de chaleur.
5. Surface inégale.
•
Maintenez une distance de 1 m ou plus du téléviseur, de la radio et
de l'ordinateur. (Cause de l'image floue ou du bruit)
Câblage de la télécommande
Réservoir
Borne du câblage de la télécommande
•
Le câble de la télécommande doit être un câble (2 x min 0,3 mm²),
à double couche d'isolant gainé de PVC ou de caoutchouc. La
longueur totale du câble doit être de 50 m ou moins.
•
Veillez à ne pas raccorder les câbles à d'autres bornes du réservoir
(telle que la borne de câblage de la source d'alimentation). Il peut
se produire des dysfonctionnements.
•
Ne le groupez pas avec le câblage de la source d'alimentation ou
ne le stockez pas dans le même tube métallique. Il peut se produire
des erreurs de fonctionnement.
AVERTISSEMENT
Télécommande
Câblage de la
télécommande (fourni
sur site)
•
Aucun polarité
1
2
