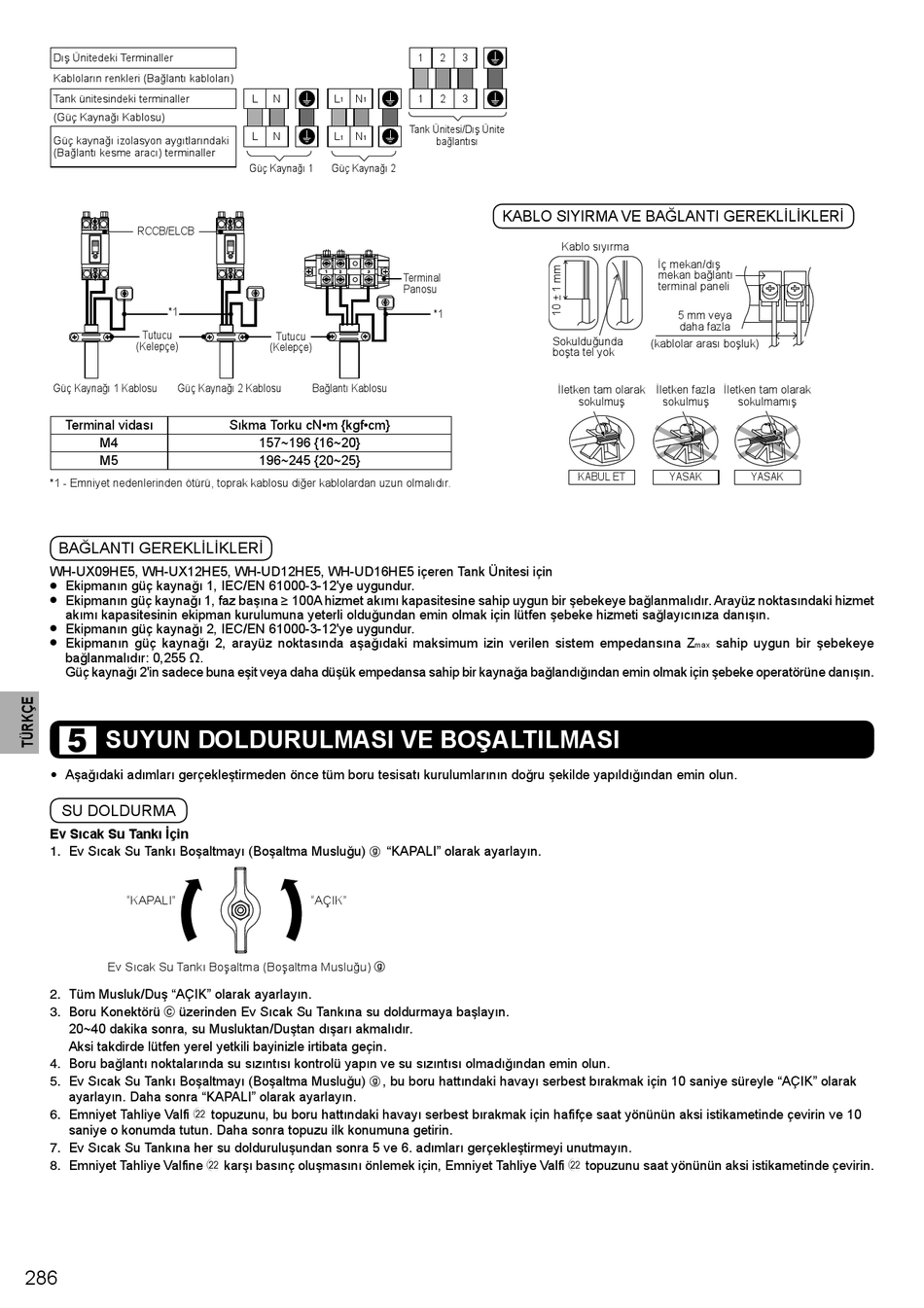

Panasonic WH-ADC1216H6E5C Installationsanleitung Seite 286

Dış Ün tedek Term naller
Kabloların renkler (Bağlantı kabloları)
Tank ün tes ndek term naller
(Güç Kaynağı Kablosu)
Güç kaynağı zolasyon aygıtlarındak
(Bağlantı kesme aracı) term naller
RCCB/ELCB
*1
Tutucu
(Kelepçe)
Güç Kaynağı 1 Kablosu
Güç Kaynağı 2 Kablosu
Term nal v dası
M4
M5
*1 - Emn yet nedenler nden ötürü, toprak kablosu d ğer kablolardan uzun olmalıdır.
BAĞLANTI GEREKLİLİKLERİ
WH-UX09HE5, WH-UX12HE5, WH-UD12HE5, WH-UD16HE5 çeren Tank Ün tes ç n
• Ek pmanın güç kaynağı 1, IEC/EN 61000-3-12'ye uygundur.
• Ek pmanın güç kaynağı 1, faz başına ≥ 100A h zmet akımı kapas tes ne sah p uygun b r şebekeye bağlanmalıdır. Arayüz noktasındak h zmet
akımı kapas tes n n ek pman kurulumuna yeterl olduğundan em n olmak ç n lütfen şebeke h zmet sağlayıcınıza danışın.
• Ek pmanın güç kaynağı 2, IEC/EN 61000-3-12'ye uygundur.
• Ek pmanın güç kaynağı 2, arayüz noktasında aşağıdak maks mum z n ver len s stem empedansına Z
bağlanmalıdır: 0,255 Ω.
Güç kaynağı 2' n sadece buna eş t veya daha düşük empedansa sah p b r kaynağa bağlandığından em n olmak ç n şebeke operatörüne danışın.
SUYUN DOLDURULMASI VE BOŞALTILMASI
5
•
Aşağıdak adımları gerçekleşt rmeden önce tüm boru tes satı kurulumlarının doğru şek lde yapıldığından em n olun.
SU DOLDURMA
Ev Sıcak Su Tankı İç n
1. Ev Sıcak Su Tankı Boşaltmayı (Boşaltma Musluğu)
"KAPALI"
Ev Sıcak Su Tankı Boşaltma (Boşaltma Musluğu)
2. Tüm Musluk/Duş "AÇIK" olarak ayarlayın.
3. Boru Konektörü i üzer nden Ev Sıcak Su Tankına su doldurmaya başlayın.
20~40 dak ka sonra, su Musluktan/Duştan dışarı akmalıdır.
Aks takd rde lütfen yerel yetk l bay n zle rt bata geç n.
4. Boru bağlantı noktalarında su sızıntısı kontrolü yapın ve su sızıntısı olmadığından em n olun.
5. Ev Sıcak Su Tankı Boşaltmayı (Boşaltma Musluğu)
ayarlayın. Daha sonra "KAPALI" olarak ayarlayın.
6. Emn yet Tahl ye Valf l topuzunu, bu boru hattındak havayı serbest bırakmak ç n haf fçe saat yönünün aks st kamet nde çev r n ve 10
san ye o konumda tutun. Daha sonra topuzu lk konumuna get r n.
7. Ev Sıcak Su Tankına her su dolduruluşundan sonra 5 ve 6. adımları gerçekleşt rmey unutmayın.
8. Emn yet Tahl ye Valf ne l karşı basınç oluşmasını önlemek ç n, Emn yet Tahl ye Valf l topuzunu saat yönünün aks st kamet nde çev r n.
286
L N L N
1 1
L N L N
1 1
Güç Kaynağı 1 Güç Kaynağı 2
Term nal
Panosu
Tutucu
(Kelepçe)
Bağlantı Kablosu
Sıkma Torku cN•m {kgf•cm}
157~196 {16~20}
196~245 {20~25}
"KAPALI" olarak ayarlayın.
g
"AÇIK"
g
, bu boru hattındak havayı serbest bırakmak ç n 10 san ye süreyle "AÇIK" olarak
g
1 2 3
1 2 3
Tank Ün tes /Dış Ün te
bağlantısı
KABLO SIYIRMA VE BAĞLANTI GEREKLİLİKLERİ
Kablo sıyırma
*1
Sokulduğunda
boşta tel yok
İletken tam olarak
sokulmuş
KABUL ET
İç mekan/dış
mekan bağlantı
term nal panel
5 mm veya
daha fazla
(kablolar arası boşluk)
İletken fazla İletken tam olarak
sokulmuş sokulmamış
YASAK YASAK
sah p uygun b r şebekeye
