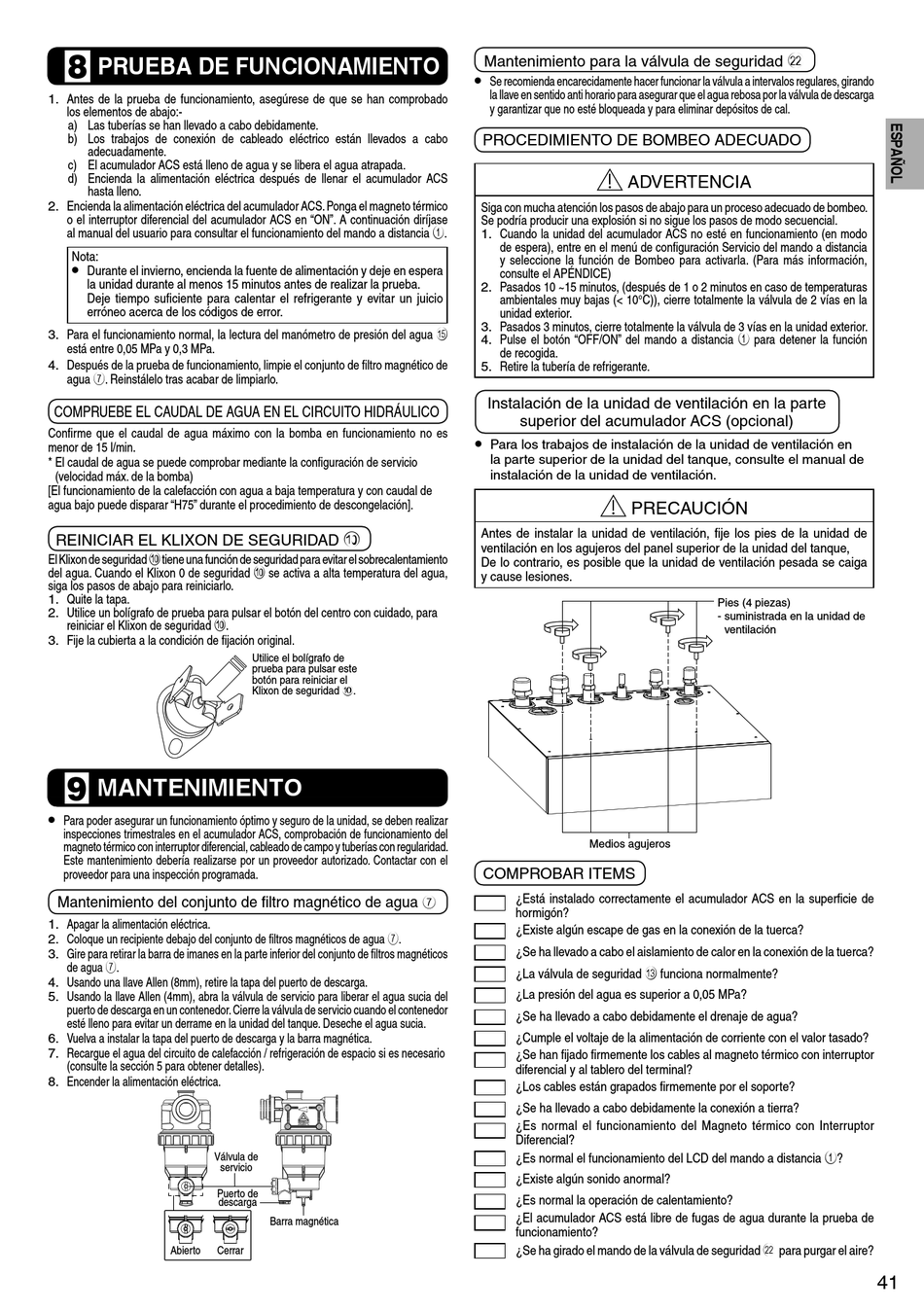

PRUEBA DE FUNCIONAMIENTO
8
1. Antes de la prueba de funcionamiento, asegúrese de que se han comprobado
los elementos de abajo:-
a) Las tuberías se han llevado a cabo debidamente.
b) Los trabajos de conexión de cableado eléctrico están llevados a cabo
adecuadamente.
c) El acumulador ACS está lleno de agua y se libera el agua atrapada.
d) Encienda la alimentación eléctrica después de llenar el acumulador ACS
hasta lleno.
2. Encienda la alimentación eléctrica del acumulador ACS. Ponga el magneto térmico
o el interruptor diferencial del acumulador ACS en "ON". A continuación diríjase
al manual del usuario para consultar el funcionamiento del mando a distancia 1.
Nota:
•
Durante el invierno, encienda la fuente de alimentación y deje en espera
la unidad durante al menos 15 minutos antes de realizar la prueba.
Deje tiempo suficiente para calentar el refrigerante y evitar un juicio
erróneo acerca de los códigos de error.
3. Para el funcionamiento normal, la lectura del manómetro de presión del agua e
está entre 0,05 MPa y 0,3 MPa.
4. Después de la prueba de funcionamiento, limpie el conjunto de fi ltro magnético de
agua 7. Reinstálelo tras acabar de limpiarlo.
COMPRUEBE EL CAUDAL DE AGUA EN EL CIRCUITO HIDRÁULICO
Confi rme que el caudal de agua máximo con la bomba en funcionamiento no es
menor de 15 l/min.
* El caudal de agua se puede comprobar mediante la confi guración de servicio
(velocidad máx. de la bomba)
[El funcionamiento de la calefacción con agua a baja temperatura y con caudal de
agua bajo puede disparar "H75" durante el procedimiento de descongelación].
REINICIAR EL KLIXON DE SEGURIDAD 0
El Klixon de seguridad 0 tiene una función de seguridad para evitar el sobrecalentamiento
del agua. Cuando el Klixon 0 de seguridad 0 se activa a alta temperatura del agua,
siga los pasos de abajo para reiniciarlo.
1. Quite la tapa.
2. Utilice un bolígrafo de prueba para pulsar el botón del centro con cuidado, para
reiniciar el Klixon de seguridad 0.
3. Fije la cubierta a la condición de fi jación original.
MANTENIMIENTO
9
•
Para poder asegurar un funcionamiento óptimo y seguro de la unidad, se deben realizar
inspecciones trimestrales en el acumulador ACS, comprobación de funcionamiento del
magneto térmico con interruptor diferencial, cableado de campo y tuberías con regularidad.
Este mantenimiento debería realizarse por un proveedor autorizado. Contactar con el
proveedor para una inspección programada.
Mantenimiento del conjunto de fi ltro magnético de agua
1. Apagar la alimentación eléctrica.
2. Coloque un recipiente debajo del conjunto de fi ltros magnéticos de agua 7.
3. Gire para retirar la barra de imanes en la parte inferior del conjunto de fi ltros magnéticos
de agua 7.
4. Usando una llave Allen (8mm), retire la tapa del puerto de descarga.
5. Usando la llave Allen (4mm), abra la válvula de servicio para liberar el agua sucia del
puerto de descarga en un contenedor. Cierre la válvula de servicio cuando el contenedor
esté lleno para evitar un derrame en la unidad del tanque. Deseche el agua sucia.
6. Vuelva a instalar la tapa del puerto de descarga y la barra magnética.
7. Recargue el agua del circuito de calefacción / refrigeración de espacio si es necesario
(consulte la sección 5 para obtener detalles).
8. Encender la alimentación eléctrica.
Válvula de
servicio
Puerto de
descarga
Abierto Cerrar
Utilice el bolígrafo de
prueba para pulsar este
botón para reiniciar el
Klixon de seguridad 0.
7
Barra magnética
Mantenimiento para la válvula de seguridad l
•
Se recomienda encarecidamente hacer funcionar la válvula a intervalos regulares, girando
la llave en sentido anti horario para asegurar que el agua rebosa por la válvula de descarga
y garantizar que no esté bloqueada y para eliminar depósitos de cal.
PROCEDIMIENTO DE BOMBEO ADECUADO
ADVERTENCIA
Siga con mucha atención los pasos de abajo para un proceso adecuado de bombeo.
Se podría producir una explosión si no sigue los pasos de modo secuencial.
1. Cuando la unidad del acumulador ACS no esté en funcionamiento (en modo
de espera), entre en el menú de confi guración Servicio del mando a distancia
y seleccione la función de Bombeo para activarla. (Para más información,
consulte el APÉNDICE)
2. Pasados 10 ~15 minutos, (después de 1 o 2 minutos en caso de temperaturas
ambientales muy bajas (< 10°C)), cierre totalmente la válvula de 2 vías en la
unidad exterior.
3. Pasados 3 minutos, cierre totalmente la válvula de 3 vías en la unidad exterior.
4. Pulse el botón "OFF/ON" del mando a distancia 1 para detener la función
de recogida.
5. Retire la tubería de refrigerante.
Instalación de la unidad de ventilación en la parte
superior del acumulador ACS (opcional)
•
Para los trabajos de instalación de la unidad de ventilación en
la parte superior de la unidad del tanque, consulte el manual de
instalación de la unidad de ventilación.
PRECAUCIÓN
Antes de instalar la unidad de ventilación, fi je los pies de la unidad de
ventilación en los agujeros del panel superior de la unidad del tanque,
De lo contrario, es posible que la unidad de ventilación pesada se caiga
y cause lesiones.
Medios agujeros
COMPROBAR ITEMS
¿Está instalado correctamente el acumulador ACS en la superfi cie de
hormigón?
¿Existe algún escape de gas en la conexión de la tuerca?
¿Se ha llevado a cabo el aislamiento de calor en la conexión de la tuerca?
¿La válvula de seguridad c funciona normalmente?
¿La presión del agua es superior a 0,05 MPa?
¿Se ha llevado a cabo debidamente el drenaje de agua?
¿Cumple el voltaje de la alimentación de corriente con el valor tasado?
¿Se han fi jado fi rmemente los cables al magneto térmico con interruptor
diferencial y al tablero del terminal?
¿Los cables están grapados fi rmemente por el soporte?
¿Se ha llevado a cabo debidamente la conexión a tierra?
¿Es normal el funcionamiento del Magneto térmico con Interruptor
Diferencial?
¿Es normal el funcionamiento del LCD del mando a distancia 1?
¿Existe algún sonido anormal?
¿Es normal la operación de calentamiento?
¿El acumulador ACS está libre de fugas de agua durante la prueba de
funcionamiento?
¿Se ha girado el mando de la válvula de seguridad l para purgar el aire?
Pies (4 piezas)
- suministrada en la unidad de
ventilación
