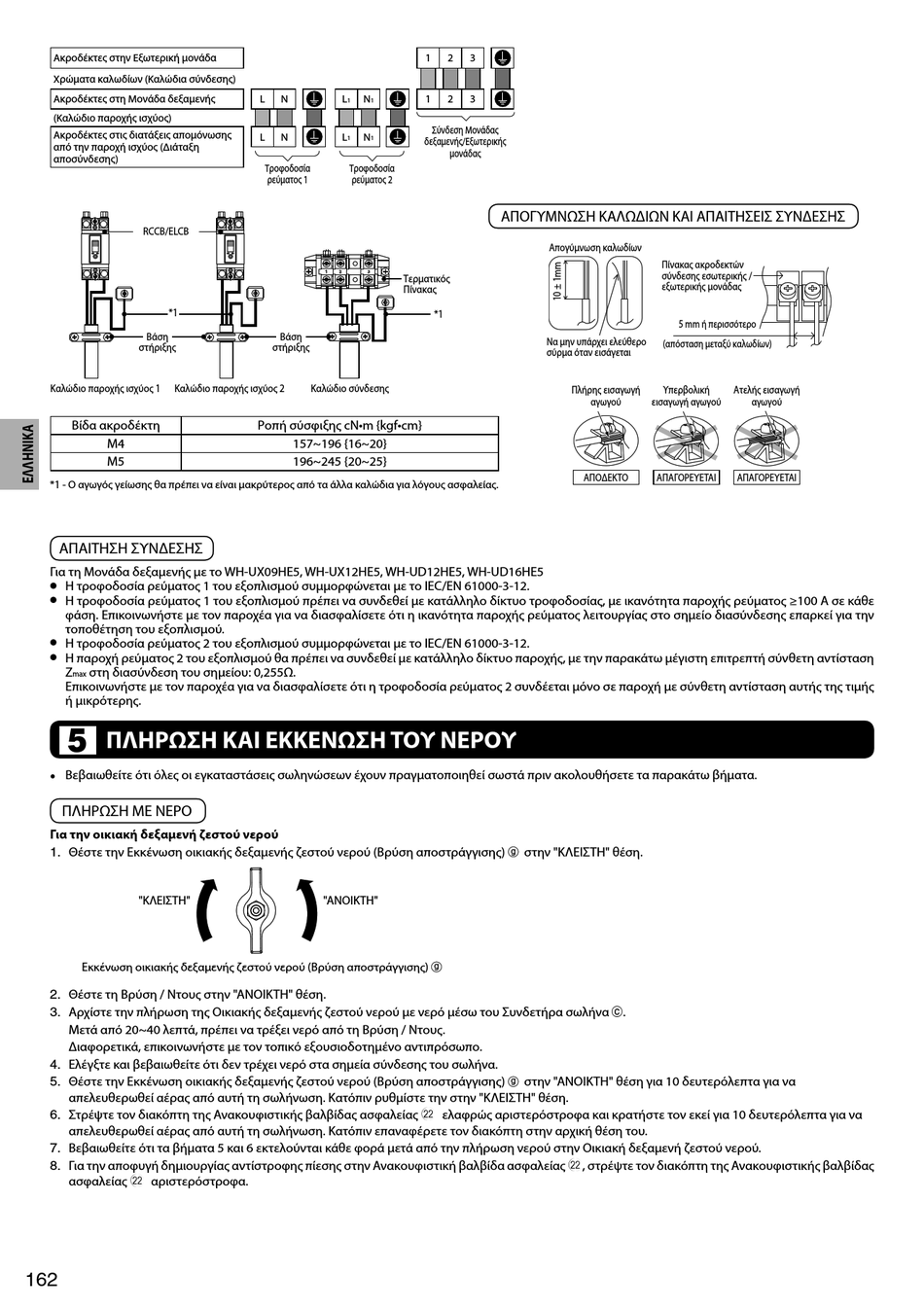

Ακροδέκτες στην Εξωτερική μονάδα
Χρώματα καλωδίων (Kαλώδια σύνδεσης)
Ακροδέκτες στη Μονάδα δεξαμενής
(Καλώδιο παροχής ισχύος)
Ακροδέκτες στις διατάξεις απομόνωσης
από την παροχή ισχύος (Διάταξη
αποσύνδεσης)
RCCB/ELCB
*1
Βάση
στήριξης
Καλώδιο παροχής ισχύος 1
Καλώδιο παροχής ισχύος 2
Βίδα ακροδέκτη
M4
M5
*1 - Ο αγωγός γείωσης θα πρέπει να είναι μακρύτερος από τα άλλα καλώδια για λόγους ασφαλείας.
ΑΠΑΙΤΗΣΗ ΣΥΝΔΕΣΗΣ
Για τη Μονάδα δεξαμενής με το WH-UX09HE5, WH-UX12HE5, WH-UD12HE5, WH-UD16HE5
•
Η τροφοδοσία ρεύματος 1 του εξοπλισμού συμμορφώνεται με το IEC/EN 61000-3-12.
•
Η τροφοδοσία ρεύματος 1 του εξοπλισμού πρέπει να συνδεθεί με κατάλληλο δίκτυο τροφοδοσίας, με ικανότητα παροχής ρεύματος ≥100 A σε κάθε
φάση. Επικοινωνήστε με τον παροχέα για να διασφαλίσετε ότι η ικανότητα παροχής ρεύματος λειτουργίας στο σημείο διασύνδεσης επαρκεί για την
τοποθέτηση του εξοπλισμού.
•
Η τροφοδοσία ρεύματος 2 του εξοπλισμού συμμορφώνεται με το IEC/EN 61000-3-12.
•
Η παροχή ρεύματος 2 του εξοπλισμού θα πρέπει να συνδεθεί με κατάλληλο δίκτυο παροχής, με την παρακάτω μέγιστη επιτρεπτή σύνθετη αντίσταση
Z
στη διασύνδεση του σημείου: 0,255Ω.
max
Επικοινωνήστε με τον παροχέα για να διασφαλίσετε ότι η τροφοδοσία ρεύματος 2 συνδέεται μόνο σε παροχή με σύνθετη αντίσταση αυτής της τιμής
ή μικρότερης.
5
ΠΛΗΡΩΣΗ ΚΑΙ ΕΚΚΕΝΩΣΗ ΤΟΥ ΝΕΡΟΥ
•
Βεβαιωθείτε ότι όλες οι εγκαταστάσεις σωληνώσεων έχουν πραγματοποιηθεί σωστά πριν ακολουθήσετε τα παρακάτω βήματα.
ΠΛΗΡΩΣΗ ΜΕ ΝΕΡΟ
Για την οικιακή δεξαμενή ζεστού νερού
1. Θέστε την Εκκένωση οικιακής δεξαμενής ζεστού νερού (Βρύση αποστράγγισης)
"ΚΛΕΙΣΤΗ"
Εκκένωση οικιακής δεξαμενής ζεστού νερού (Βρύση αποστράγγισης)
2. Θέστε τη Βρύση / Ντους στην "ΑΝΟΙΚΤΗ" θέση.
3. Αρχίστε την πλήρωση της Οικιακής δεξαμενής ζεστού νερού με νερό μέσω του Συνδετήρα σωλήνα i.
Μετά από 20~40 λεπτά, πρέπει να τρέξει νερό από τη Βρύση / Ντους.
Διαφορετικά, επικοινωνήστε με τον τοπικό εξουσιοδοτημένο αντιπρόσωπο.
4. Ελέγξτε και βεβαιωθείτε ότι δεν τρέχει νερό στα σημεία σύνδεσης του σωλήνα.
5. Θέστε την Εκκένωση οικιακής δεξαμενής ζεστού νερού (Βρύση αποστράγγισης)
απελευθερωθεί αέρας από αυτή τη σωλήνωση. Κατόπιν ρυθμίστε την στην "ΚΛΕΙΣΤΗ" θέση.
6. Στρέψτε τον διακόπτη της Ανακουφιστικής βαλβίδας ασφαλείας l ελαφρώς αριστερόστροφα και κρατήστε τον εκεί για 10 δευτερόλεπτα για να
απελευθερωθεί αέρας από αυτή τη σωλήνωση. Κατόπιν επαναφέρετε τον διακόπτη στην αρχική θέση του.
7. Βεβαιωθείτε ότι τα βήματα 5 και 6 εκτελούνται κάθε φορά μετά από την πλήρωση νερού στην Οικιακή δεξαμενή ζεστού νερού.
8. Για την αποφυγή δημιουργίας αντίστροφης πίεσης στην Ανακουφιστική βαλβίδα ασφαλείας l, στρέψτε τον διακόπτη της Ανακουφιστικής βαλβίδας
ασφαλείας l αριστερόστροφα.
162
1
L
N
L
N
1
1
1
L
N
L
N
1
1
δεξαμενής/Εξωτερικής
Τροφοδοσία
Τροφοδοσία
ρεύματος 1
ρεύματος 2
Τερματικός
Πίνακας
Βάση
στήριξης
Καλώδιο σύνδεσης
Ροπή σύσφιξης cN•m {kgf•cm}
157~196 {16~20}
196~245 {20~25}
"ΑΝΟΙΚΤΗ"
2
3
2
3
Σύνδεση Μονάδας
μονάδας
ΑΠΟΓΥΜΝΩΣΗ ΚΑΛΩΔΙΩΝ ΚΑΙ ΑΠΑΙΤΗΣΕΙΣ ΣΥΝΔΕΣΗΣ
Απογύμνωση καλωδίων
*1
Να μην υπάρχει ελεύθερο
σύρμα όταν εισάγεται
Πλήρης εισαγωγή
αγωγού
ΑΠΟΔΕΚΤΟ
στην "ΚΛΕΙΣΤΗ" θέση.
g
g
στην "ΑΝΟΙΚΤΗ" θέση για 10 δευτερόλεπτα για να
g
Πίνακας ακροδεκτών
σύνδεσης εσωτερικής /
εξωτερικής μονάδας
5 mm ή περισσότερο
(απόσταση μεταξύ καλωδίων)
Υπερβολική
Ατελής εισαγωγή
εισαγωγή αγωγού
αγωγού
ΑΠΑΓΟΡΕΥΕΤΑΙ
ΑΠΑΓΟΡΕΥΕΤΑΙ
