8

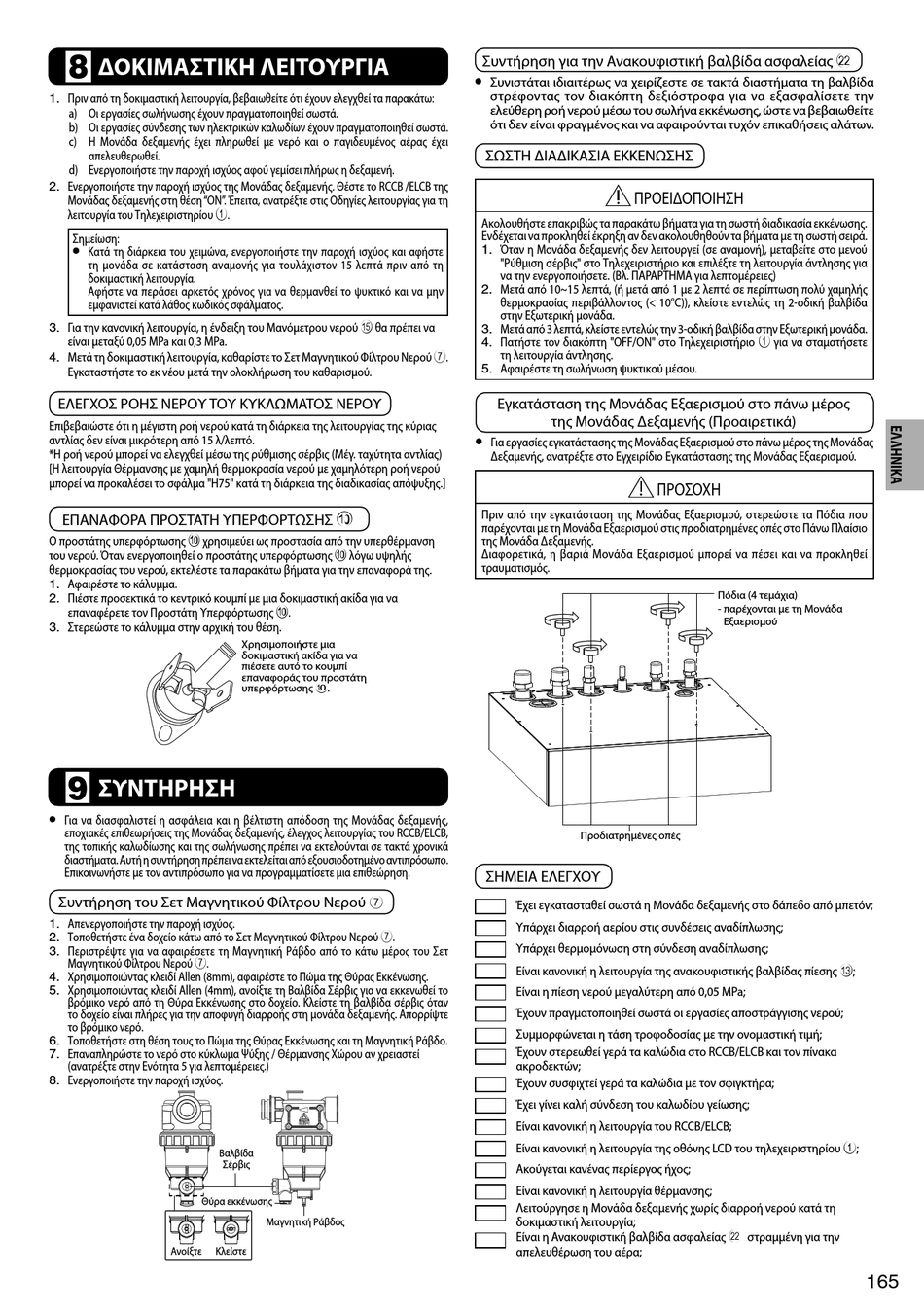

ΔΟΚΙΜΑΣΤΙΚΗ ΛΕΙΤΟΥΡΓΙΑ
1. Πριν από τη δοκιμαστική λειτουργία, βεβαιωθείτε ότι έχουν ελεγχθεί τα παρακάτω:
a) Οι εργασίες σωλήνωσης έχουν πραγματοποιηθεί σωστά.
b) Οι εργασίες σύνδεσης των ηλεκτρικών καλωδίων έχουν πραγματοποιηθεί σωστά.
c) Η Μονάδα δεξαμενής έχει πληρωθεί με νερό και ο παγιδευμένος αέρας έχει
απελευθερωθεί.
d) Ενεργοποιήστε την παροχή ισχύος αφού γεμίσει πλήρως η δεξαμενή.
2. Ενεργοποιήστε την παροχή ισχύος της Μονάδας δεξαμενής. Θέστε το RCCB /ELCB της
Μονάδας δεξαμενής στη θέση "ON". Έπειτα, ανατρέξτε στις Οδηγίες λειτουργίας για τη
λειτουργία του Τηλεχειριστηρίου 1.
Σημείωση:
•
Κατά τη διάρκεια του χειμώνα, ενεργοποιήστε την παροχή ισχύος και αφήστε
τη μονάδα σε κατάσταση αναμονής για τουλάχιστον 15 λεπτά πριν από τη
δοκιμαστική λειτουργία.
Αφήστε να περάσει αρκετός χρόνος για να θερμανθεί το ψυκτικό και να μην
εμφανιστεί κατά λάθος κωδικός σφάλματος.
3. Για την κανονική λειτουργία, η ένδειξη του Μανόμετρου νερού e θα πρέπει να
είναι μεταξύ 0,05 MPa και 0,3 MPa.
4. Μετά τη δοκιμαστική λειτουργία, καθαρίστε το Σετ Μαγνητικού Φίλτρου Νερού 7.
Εγκαταστήστε το εκ νέου μετά την ολοκλήρωση του καθαρισμού.
ΕΛΕΓΧΟΣ ΡΟΗΣ ΝΕΡΟΥ ΤΟΥ ΚΥΚΛΩΜΑΤΟΣ ΝΕΡΟΥ
Επιβεβαιώστε ότι η μέγιστη ροή νερού κατά τη διάρκεια της λειτουργίας της κύριας
αντλίας δεν είναι μικρότερη από 15 λ/λεπτό.
*Η ροή νερού μπορεί να ελεγχθεί μέσω της ρύθμισης σέρβις (Μέγ. ταχύτητα αντλίας)
[Η λειτουργία Θέρμανσης με χαμηλή θερμοκρασία νερού με χαμηλότερη ροή νερού
μπορεί να προκαλέσει το σφάλμα "H75" κατά τη διάρκεια της διαδικασίας απόψυξης.]
ΕΠΑΝΑΦΟΡΑ ΠΡΟΣΤΑΤΗ ΥΠΕΡΦΟΡΤΩΣΗΣ 0
O προστάτης υπερφόρτωσης 0 χρησιμεύει ως προστασία από την υπερθέρμανση
του νερού. Όταν ενεργοποιηθεί ο προστάτης υπερφόρτωσης 0 λόγω υψηλής
θερμοκρασίας του νερού, εκτελέστε τα παρακάτω βήματα για την επαναφορά της.
1. Αφαιρέστε το κάλυμμα.
2. Πιέστε προσεκτικά το κεντρικό κουμπί με μια δοκιμαστική ακίδα για να
επαναφέρετε τον Προστάτη Υπερφόρτωσης 0.
3. Στερεώστε το κάλυμμα στην αρχική του θέση.
9
ΣΥΝΤΗΡΗΣΗ
•
Για να διασφαλιστεί η ασφάλεια και η βέλτιστη απόδοση της Μονάδας δεξαμενής,
εποχιακές επιθεωρήσεις της Μονάδας δεξαμενής, έλεγχος λειτουργίας του RCCB/ELCB,
της τοπικής καλωδίωσης και της σωλήνωσης πρέπει να εκτελούνται σε τακτά χρονικά
διαστήματα. Αυτή η συντήρηση πρέπει να εκτελείται από εξουσιοδοτημένο αντιπρόσωπο.
Επικοινωνήστε με τον αντιπρόσωπο για να προγραμματίσετε μια επιθεώρηση.
Συντήρηση του Σετ Μαγνητικού Φίλτρου Νερού
1. Απενεργοποιήστε την παροχή ισχύος.
2. Τοποθετήστε ένα δοχείο κάτω από το Σετ Μαγνητικού Φίλτρου Νερού 7.
3. Περιστρέψτε για να αφαιρέσετε τη Μαγνητική Ράβδο από το κάτω μέρος του Σετ
Μαγνητικού Φίλτρου Νερού 7.
4. Χρησιμοποιώντας κλειδί Allen (8mm), αφαιρέστε το Πώμα της Θύρας Εκκένωσης.
5. Χρησιμοποιώντας κλειδί Allen (4mm), ανοίξτε τη Βαλβίδα Σέρβις για να εκκενωθεί το
βρόμικο νερό από τη Θύρα Εκκένωσης στο δοχείο. Κλείστε τη βαλβίδα σέρβις όταν
το δοχείο είναι πλήρες για την αποφυγή διαρροής στη μονάδα δεξαμενής. Απορρίψτε
το βρόμικο νερό.
6. Τοποθετήστε στη θέση τους το Πώμα της Θύρας Εκκένωσης και τη Μαγνητική Ράβδο.
7. Επαναπληρώστε το νερό στο κύκλωμα Ψύξης / Θέρμανσης Χώρου αν χρειαστεί
(ανατρέξτε στην Ενότητα 5 για λεπτομέρειες.)
8. Ενεργοποιήστε την παροχή ισχύος.
Βαλβίδα
Σέρβις
Θύρα εκκένωσης
Ανοίξτε Κλείστε
Χρησιμοποιήστε μια
δοκιμαστική ακίδα για να
πιέσετε αυτό το κουμπί
επαναφοράς του προστάτη
υπερφόρτωσης 0.
7
Μαγνητική Ράβδος
Συντήρηση για την Ανακουφιστική βαλβίδα ασφαλείας l
•
Συνιστάται ιδιαιτέρως να χειρίζεστε σε τακτά διαστήματα τη βαλβίδα
στρέφοντας τον διακόπτη δεξιόστροφα για να εξασφαλίσετε την
ελεύθερη ροή νερού μέσω του σωλήνα εκκένωσης, ώστε να βεβαιωθείτε
ότι δεν είναι φραγμένος και να αφαιρούνται τυχόν επικαθήσεις αλάτων.
ΣΩΣΤΗ ΔΙΑΔΙΚΑΣΙΑ ΕΚΚΕΝΩΣΗΣ
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Ακολουθήστε επακριβώς τα παρακάτω βήματα για τη σωστή διαδικασία εκκένωσης.
Ενδέχεται να προκληθεί έκρηξη αν δεν ακολουθηθούν τα βήματα με τη σωστή σειρά.
1. Όταν η Μονάδα δεξαμενής δεν λειτουργεί (σε αναμονή), μεταβείτε στο μενού
"Ρύθμιση σέρβις" στο Τηλεχειριστήριο και επιλέξτε τη λειτουργία άντλησης για
να την ενεργοποιήσετε. (Βλ. ΠΑΡΑΡΤΗΜΑ για λεπτομέρειες)
2. Μετά από 10~15 λεπτά, (ή μετά από 1 με 2 λεπτά σε περίπτωση πολύ χαμηλής
θερμοκρασίας περιβάλλοντος (< 10°C)), κλείστε εντελώς τη 2-οδική βαλβίδα
στην Εξωτερική μονάδα.
3. Μετά από 3 λεπτά, κλείστε εντελώς την 3-οδική βαλβίδα στην Εξωτερική μονάδα.
4. Πατήστε τον διακόπτη "OFF/ON" στο Τηλεχειριστήριο 1 για να σταματήσετε
τη λειτουργία άντλησης.
5. Αφαιρέστε τη σωλήνωση ψυκτικού μέσου.
Εγκατάσταση της Μονάδας Εξαερισμού στο πάνω μέρος
της Μονάδας Δεξαμενής (Προαιρετικά)
•
Για εργασίες εγκατάστασης της Μονάδας Εξαερισμού στο πάνω μέρος της Μονάδας
Δεξαμενής, ανατρέξτε στο Εγχειρίδιο Εγκατάστασης της Μονάδας Εξαερισμού.
Πριν από την εγκατάσταση της Μονάδας Εξαερισμού, στερεώστε τα Πόδια που
παρέχονται με τη Μονάδα Εξαερισμού στις προδιατρημένες οπές στο Πάνω Πλαίσιο
της Μονάδα Δεξαμενής.
Διαφορετικά, η βαριά Μονάδα Εξαερισμού μπορεί να πέσει και να προκληθεί
τραυματισμός.
Προδιατρημένες οπές
ΣΗΜΕΙΑ ΕΛΕΓΧΟΥ
Έχει εγκατασταθεί σωστά η Μονάδα δεξαμενής στο δάπεδο από μπετόν;
Υπάρχει διαρροή αερίου στις συνδέσεις αναδίπλωσης;
Υπάρχει θερμομόνωση στη σύνδεση αναδίπλωσης;
Είναι κανονική η λειτουργία της ανακουφιστικής βαλβίδας πίεσης c;
Είναι η πίεση νερού μεγαλύτερη από 0,05 MPa;
Έχουν πραγματοποιηθεί σωστά οι εργασίες αποστράγγισης νερού;
Συμμορφώνεται η τάση τροφοδοσίας με την ονομαστική τιμή;
Έχουν στερεωθεί γερά τα καλώδια στο RCCB/ELCB και τον πίνακα
ακροδεκτών;
Έχουν συσφιχτεί γερά τα καλώδια με τον σφιγκτήρα;
Έχει γίνει καλή σύνδεση του καλωδίου γείωσης;
Είναι κανονική η λειτουργία του RCCB/ELCB;
Είναι κανονική η λειτουργία της οθόνης LCD του τηλεχειριστηρίου 1;
Ακούγεται κανένας περίεργος ήχος;
Είναι κανονική η λειτουργία θέρμανσης;
Λειτούργησε η Μονάδα δεξαμενής χωρίς διαρροή νερού κατά τη
δοκιμαστική λειτουργία;
Είναι η Ανακουφιστική βαλβίδα ασφαλείας l στραμμένη για την
απελευθέρωση του αέρα;
ΠΡΟΣΟΧΗ
Πόδια (4 τεμάχια)
- παρέχονται με τη Μονάδα
Εξαερισμού
165
