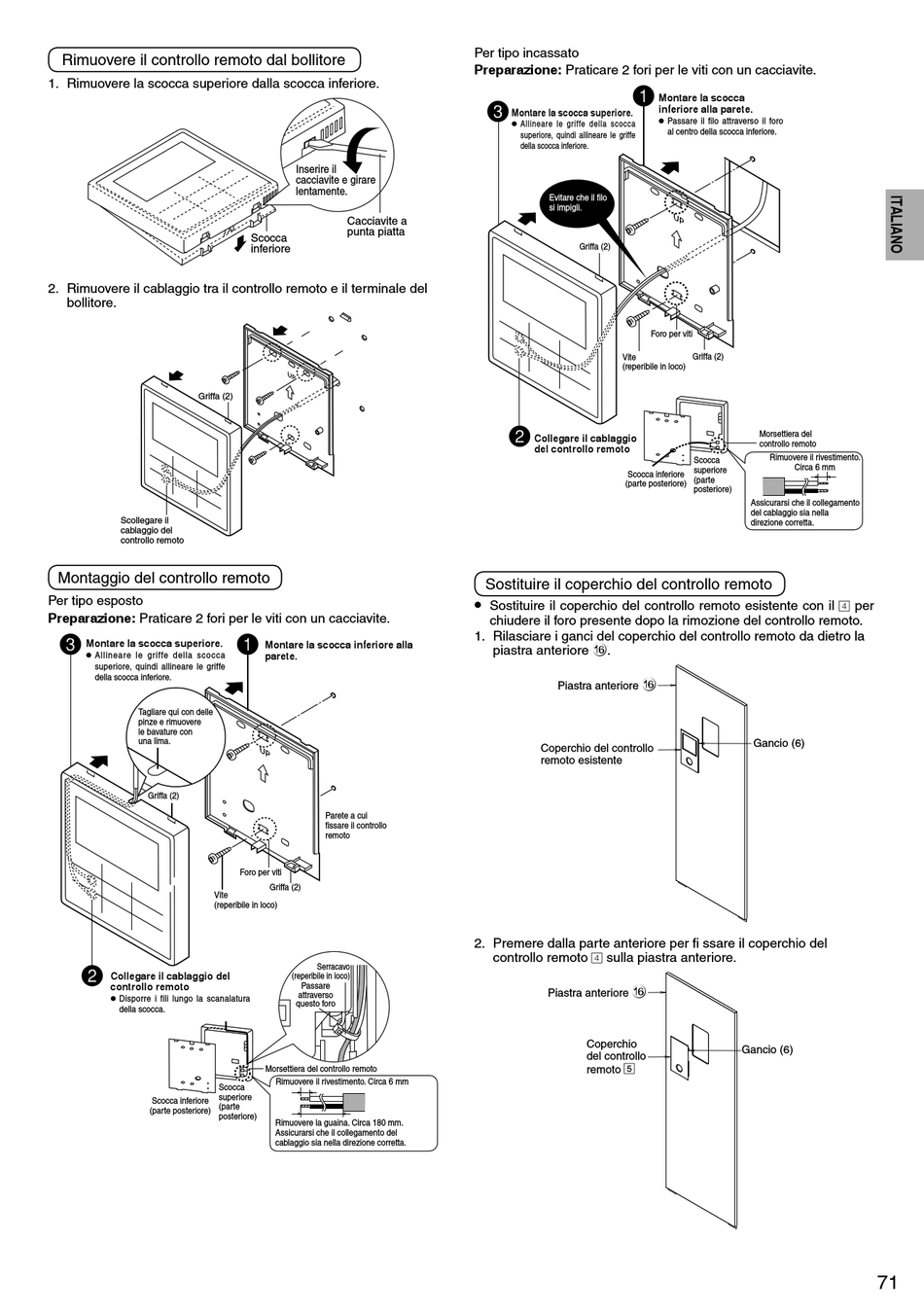

Rimuovere il controllo remoto dal bollitore
1. Rimuovere la scocca superiore dalla scocca inferiore.
2. Rimuovere il cablaggio tra il controllo remoto e il terminale del
bollitore.
Griffa (2)
Scollegare il
cablaggio del
controllo remoto
Montaggio del controllo remoto
Per tipo esposto
Preparazione: Praticare 2 fori per le viti con un cacciavite.
Montare la scocca superiore.
•
Allineare le griffe della scocca
superiore, quindi allineare le griffe
della scocca inferiore.
Tagliare qui con delle
pinze e rimuovere
le bavature con
una lima.
Griffa (2)
Vite
(reperibile in loco)
Collegare il cablaggio del
controllo remoto
•
Disporre i fili lungo la scanalatura
della scocca.
Scocca
superiore
Scocca inferiore
(parte
(parte posteriore)
posteriore)
Inserire il
cacciavite e girare
lentamente.
Cacciavite a
punta piatta
Scocca
inferiore
Montare la scocca inferiore alla
parete.
U P
Parete a cui
fi ssare il controllo
remoto
Foro per viti
Griffa (2)
Serracavo
(reperibile in loco)
Passare
attraverso
questo foro
Morsettiera del controllo remoto
Rimuovere il rivestimento. Circa 6 mm
Rimuovere la guaina. Circa 180 mm.
Assicurarsi che il collegamento del
cablaggio sia nella direzione corretta.
Per tipo incassato
Preparazione: Praticare 2 fori per le viti con un cacciavite.
Montare la scocca superiore.
•
Allineare le griffe della scocca
superiore, quindi allineare le griffe
della scocca inferiore.
Evitare che il fi lo
si impigli.
Griffa (2)
Vite
(reperibile in loco)
Collegare il cablaggio
del controllo remoto
Scocca inferiore
(parte posteriore)
Sostituire il coperchio del controllo remoto
•
Sostituire il coperchio del controllo remoto esistente con il 4 per
chiudere il foro presente dopo la rimozione del controllo remoto.
1. Rilasciare i ganci del coperchio del controllo remoto da dietro la
piastra anteriore f.
f
Piastra anteriore
Coperchio del controllo
remoto esistente
2. Premere dalla parte anteriore per fi ssare il coperchio del
controllo remoto 4 sulla piastra anteriore.
f
Piastra anteriore
Coperchio
del controllo
5
remoto
Montare la scocca
inferiore alla parete.
•
Passare il fi lo attraverso il foro
al centro della scocca inferiore.
U P
Foro per viti
Griffa (2)
Morsettiera del
controllo remoto
Rimuovere il rivestimento.
Scocca
Circa 6 mm
superiore
(parte
posteriore)
Assicurarsi che il collegamento
del cablaggio sia nella
direzione corretta.
Gancio (6)
Gancio (6)
